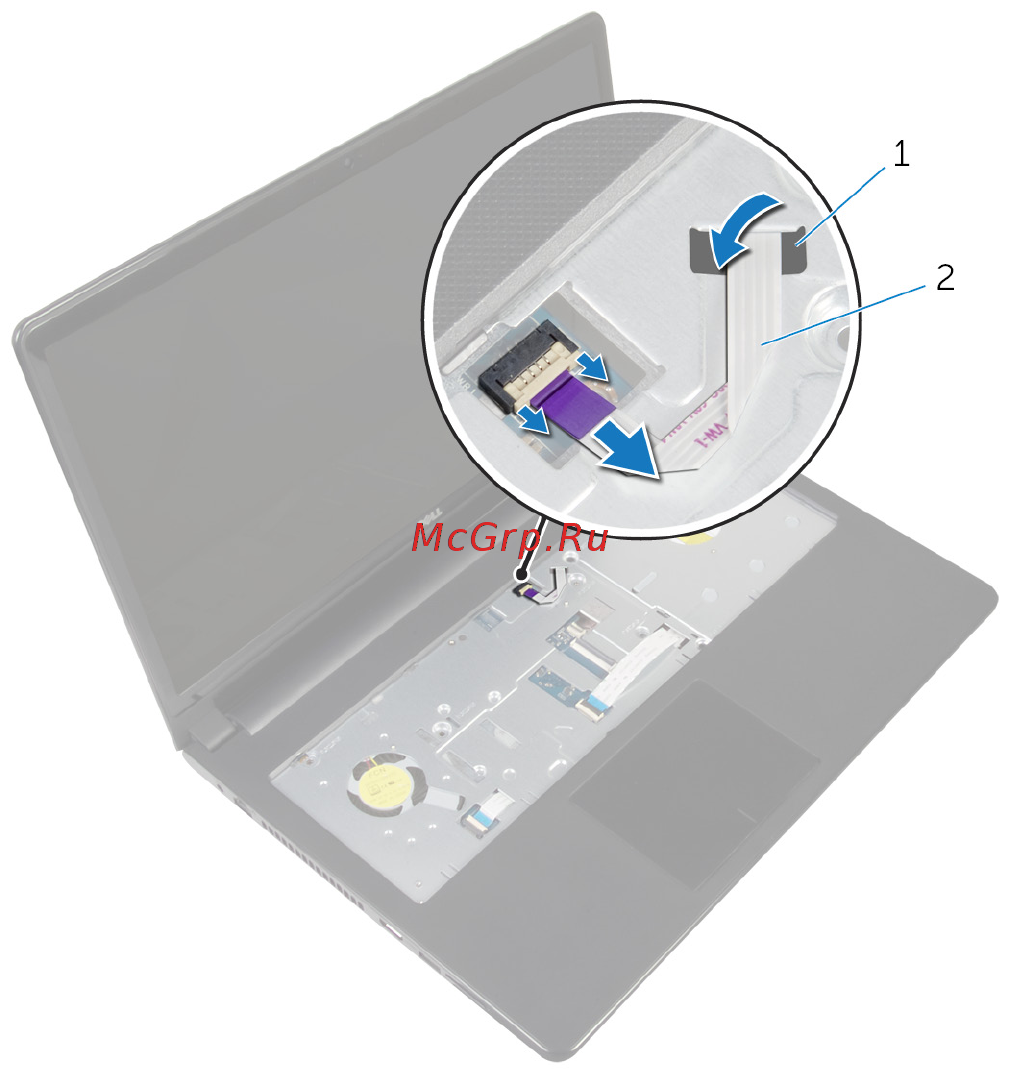

3 Протяните кабель платы кнопки питания через гнездо на упоре для рук в
сборе.
1 слот 2 кабель платы кнопки
питания
4 Закройте дисплей и переверните компьютер.
5 Открутите винт, которым плата кнопки питания крепится к упору для рук в
сборе.
6 Отклейте ленту с плату кнопки питания.
65
