Dell xps 15, 9550-7920 Инструкция по эксплуатации онлайн [20/83] 152449
![Dell xps 15, 9550-7920 Инструкция по эксплуатации онлайн [20/83] 152449](/views2/1166673/page20/bg14.png)

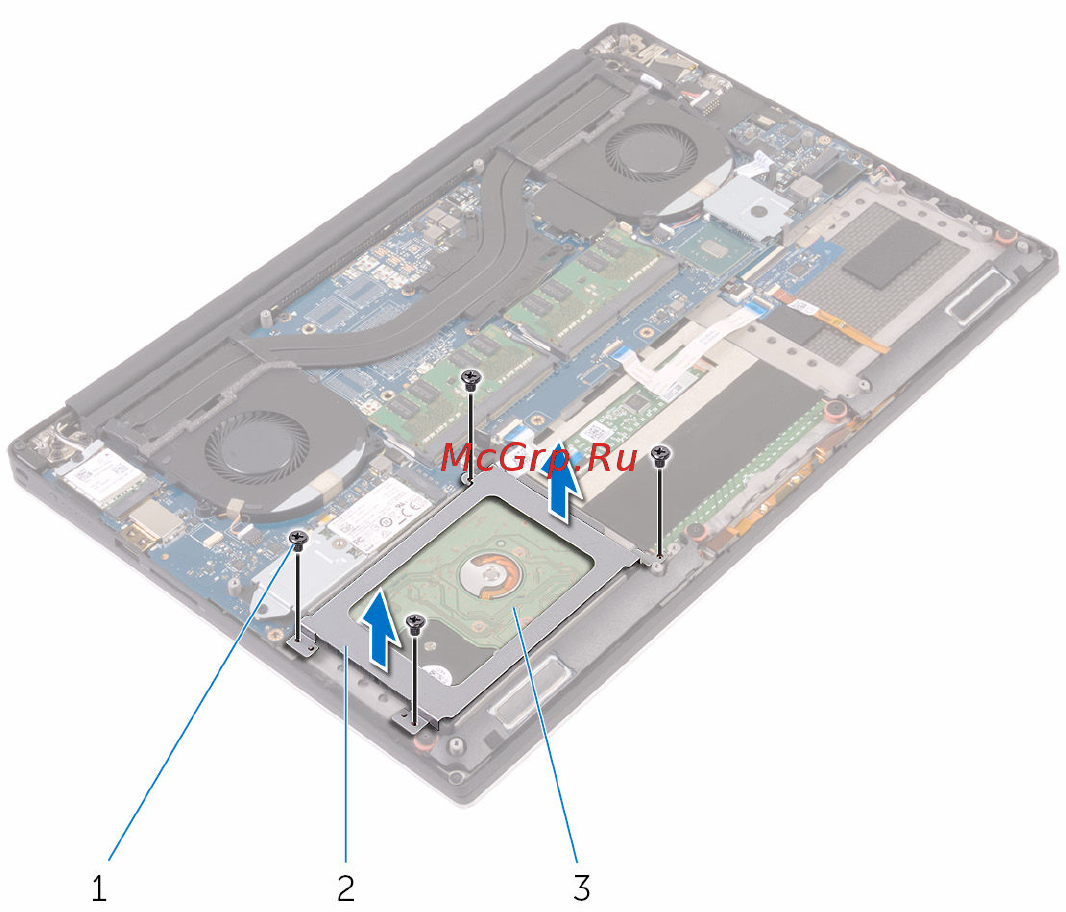

2 Снимите каркас жесткого диска с жесткого диска в сборе.
1 винты (4) 2 каркас жесткого диска
3 жесткий диск в сборе
3 Используя язычок, отсоедините кабель жесткого диска от системной платы.
20
