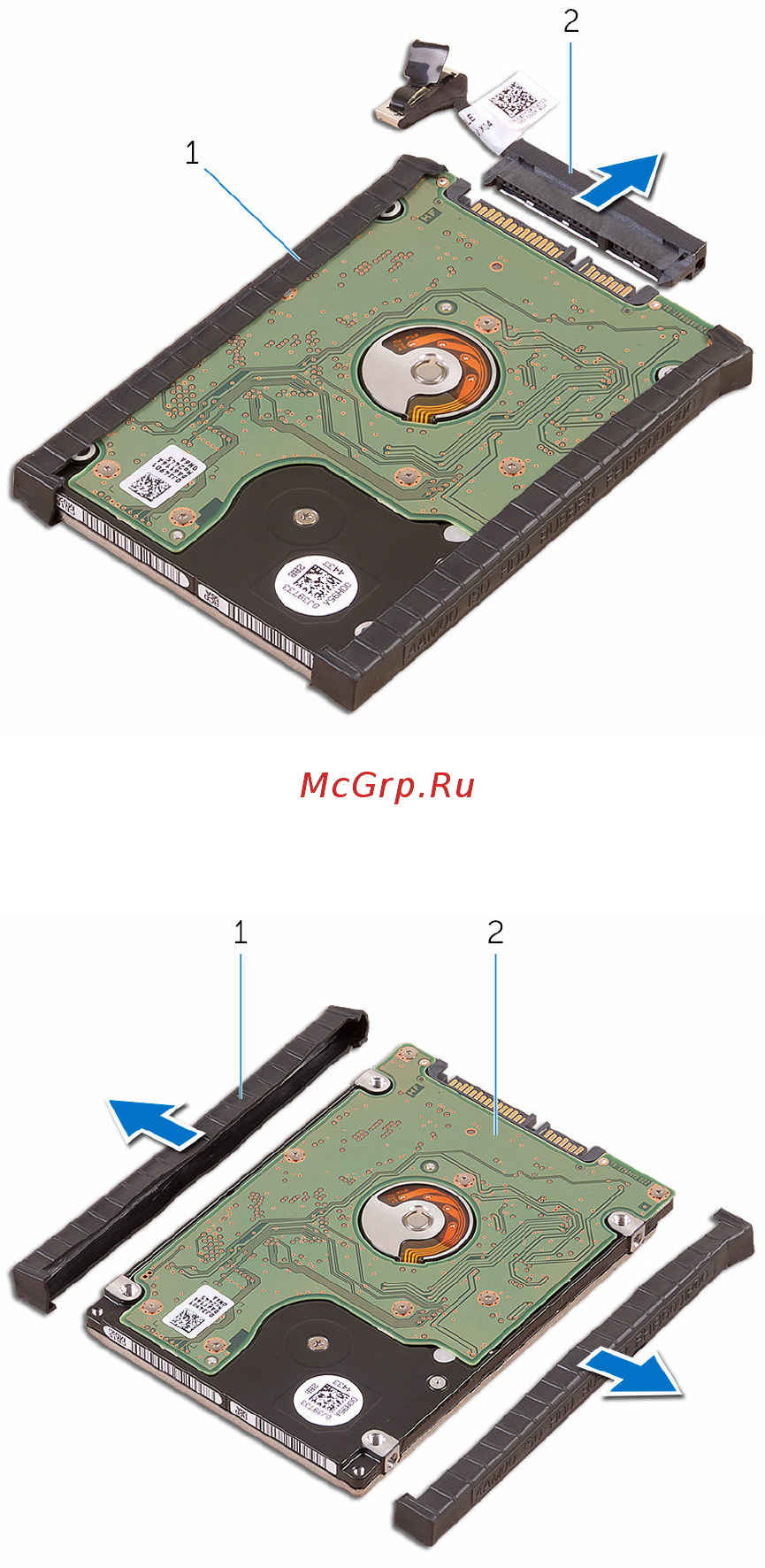

5 Отсоедините соединительную планку жесткого диска от жесткого диска в
сборе.
1 жесткий диск в сборе 2 соединительная планка
жесткого диска
6 Снимите крышки с жесткого диска.
1 крышки жесткого диска (2) 2 жесткий диск
22
