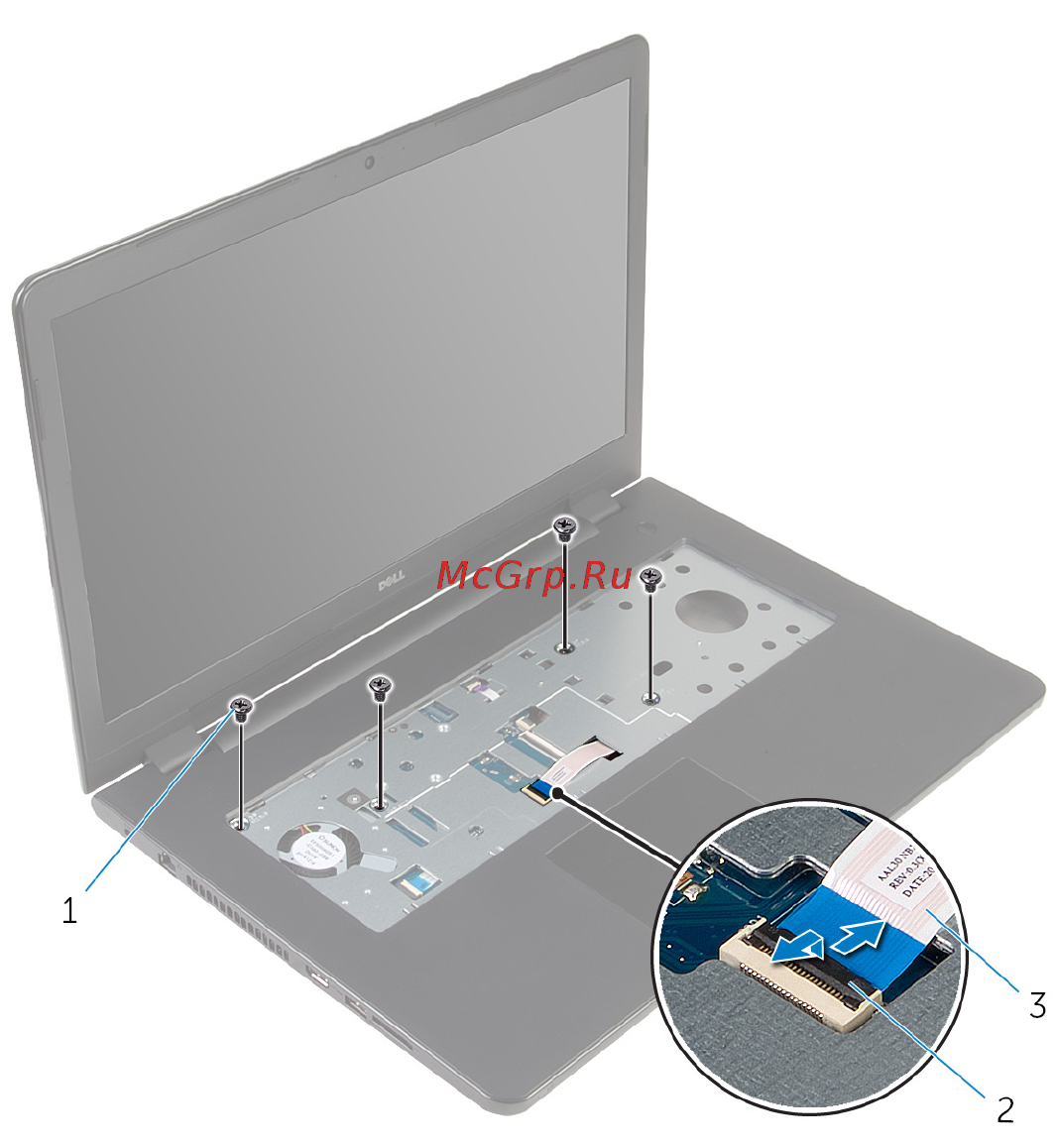

2 Выверните винты, которыми основание компьютера крепится к упору для
рук в сборе.
1 винты (4) 2 защелка разъема
3 кабель оптического
дисковода
3 Закройте дисплей и переверните компьютер.
4 Отсоедините кабель динамиков от системной платы.
5 Извлеките антенные кабели из направляющих в основании компьютера.
45
