8 Переверните системную плату.

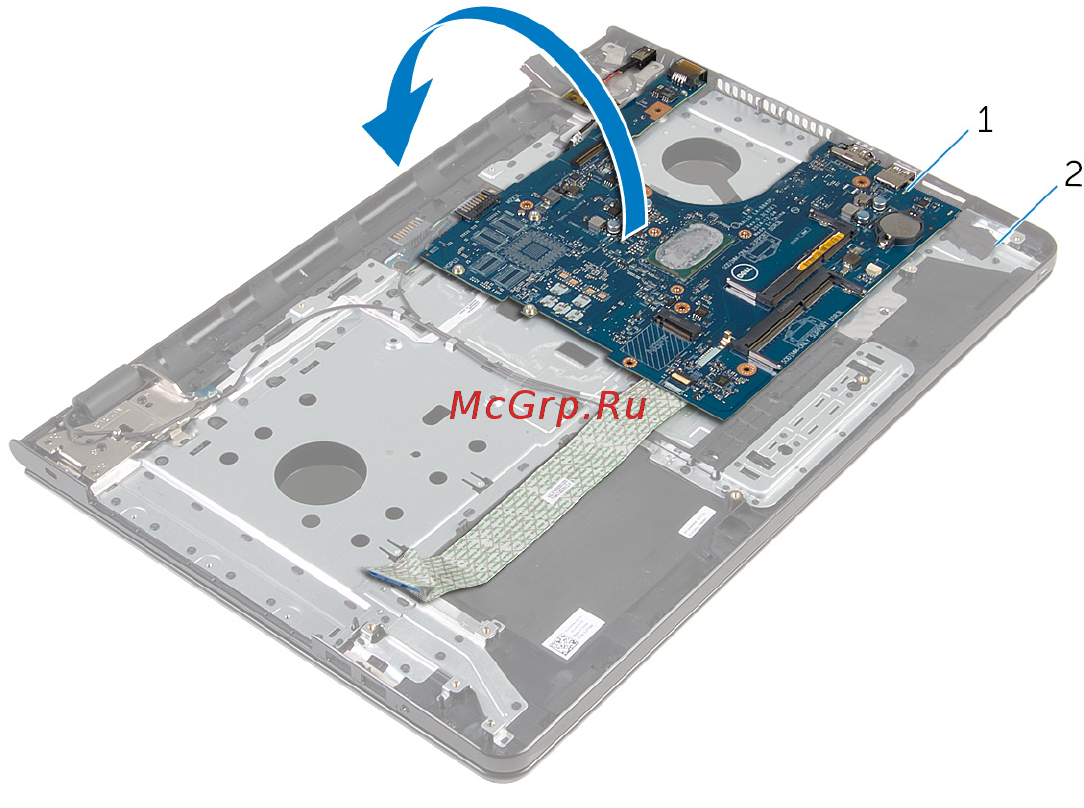

1 системная плата 2 упор для рук в сборе
9 Отсоедините кабель разъема адаптера питания от системной платы.
68
