На рисунке 5 показана схема установки насоса.

Установите обратный клапан на конец водозаборной трубы (шланга). Вы можете приобрести

пластиковый или латунный обратный клапан Quattro Elementi с фильтрующей сеткой (поставляются

отдельно). Максимальное теоретическое расстояние по высоте от уровня насоса до зеркала воды не

более 8 метров. Данное расстояние зависит от окружающей температуры и давления воздуха и может

быть меньше в каждом отдельном случае.

Всасывающую трубу рекомендуется устанавливать под непрерывным наклоном не менее 1 градуса.

Всасывающая труба должна быть без резких изгибов и сужений, а так же иметь тот же диаметр, что и

входной штуцер (25 мм). Если длина всасывающей трубы более 10 метров, а так же, если высота

всасывания более 4 метров, выбирайте диаметр трубы или шланга большего типоразмера (32 мм).

Обратите внимание, что каждые 10 метров всасывающего шланга по горизонтали равны 1 метру по

вертикали. Учитывайте это при размещении насоса относительно водоема.

Пример: если перепад высоты от насоса до зеркала воды 6 метров, а дистанция от водоема до насоса

30 метров, то суммарный перепад необходимо считать как 9 метров — всасывание воды будет не

возможно.

Установите насос в помещении либо на улице, на ровной горизонтальной твердой площадке, в

проветриваемом и защищенном от воздействия непогоды месте.

Обеспечьте герметичность системы. При попадании воздуха в систему правильная работа насоса будет

не возможна.

Включать насос можно только в сеть, имеющую заземление. Подключение должно осуществляться

через отдельный выключатель-автомат с номинальным током, не превышающим номинальный ток

насоса более чем в 1,5 раза. Для включения и выключения станции используйте выключатель 2 рис.1.

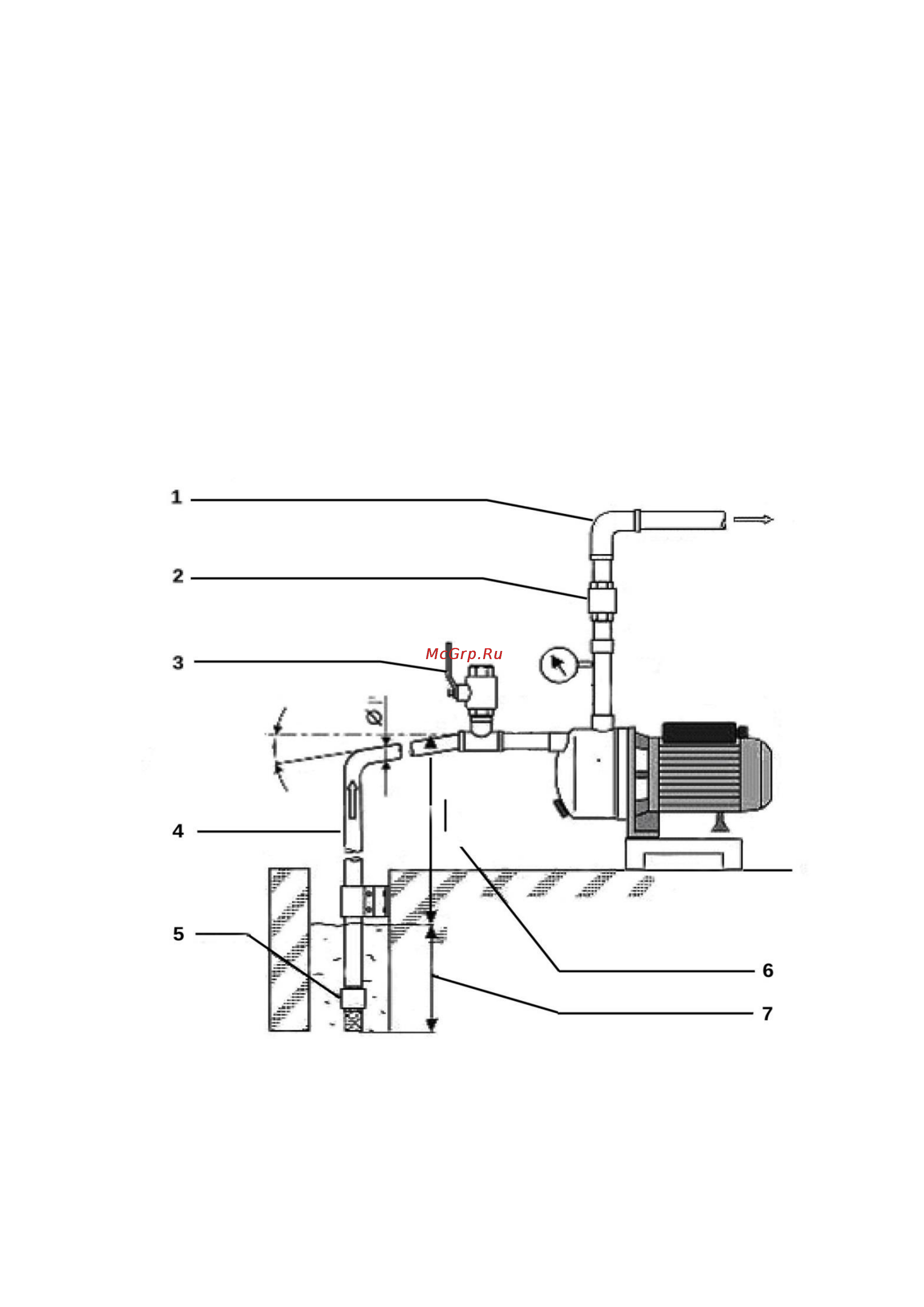

Схема стационарного монтажа насоса

Рис. 5

1. Водоразборный трубопровод, в который осуществляется подача воды.

2. Обратный клапан (рекомендуется)

3. Кран для начальной заливки системы (рекомендуется)

4. Всасывающий трубопровод

5. Обратный клапан с фильтром

6. Высота всасывания (не более 8 метров)

7. Глубина погружения водозаборной части (не более 0,5 метра)
