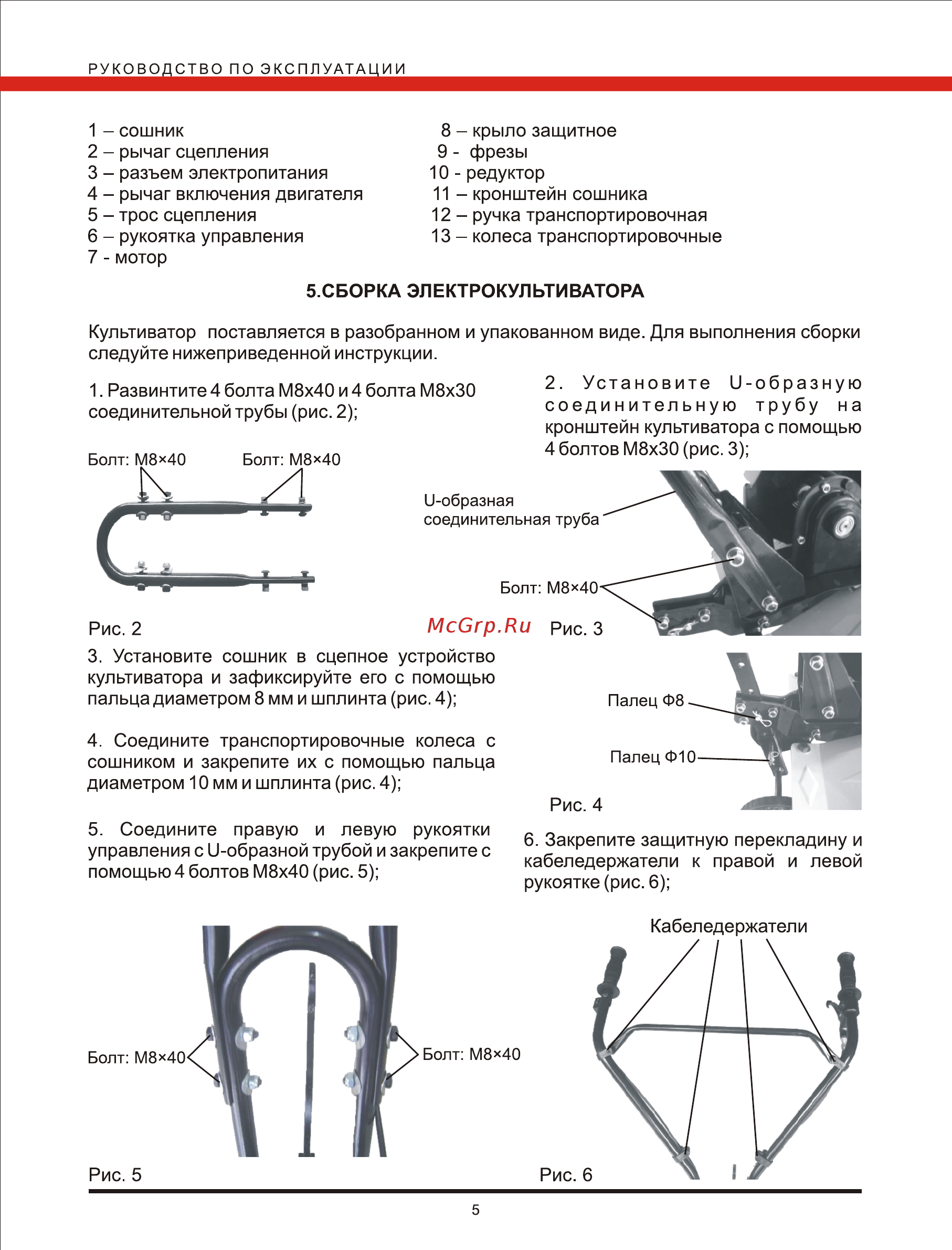

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1 сошник 2 рычаг сцепления 3 разъем электропитания 4 рычаг включения двигателя 5 трос сцепления 6 рукоятка управления 7 мотор 8 крыло защитное 9 фрезы 10 редуктор 11 кронштейн сошника 12 ручка транспортировочная 13 колеса транспортировочные 5 СБОРКА ЭЛЕКТРОКУЛЬТИВАТОРА Культиватор поставляется в разобранном и упакованном виде Для выполнения сборки следуйте нижеприведенной инструкции 2 Установите 11 образную соединительную трубу на кронштейн культиватора с помощью 4 болтов М8х30 рис 3 1 Развинтите 4 болта М8х40 и 4 болта М8х30 соединительной трубы рис 2 11 образная соединительная труба Болт Рис 3 3 Установите сошник в сцепное устройство культиватора и зафиксируйте его с помощью пальца диаметром 8 мм и шплинта рис 4 4 Соедините транспортировочные колеса с сошником и закрепите их с помощью пальца диаметром 10 мм и шплинта рис 4 Рис 4 5 Соедините правую и левую рукоятки управления с 11 образной трубой и закрепите с помощью 4 болтов М8х40 рис 5 6 Закрепите защитную перекладину и кабеледержатели к правой и левой рукоятке рис 6 Кабеледержатели 5
