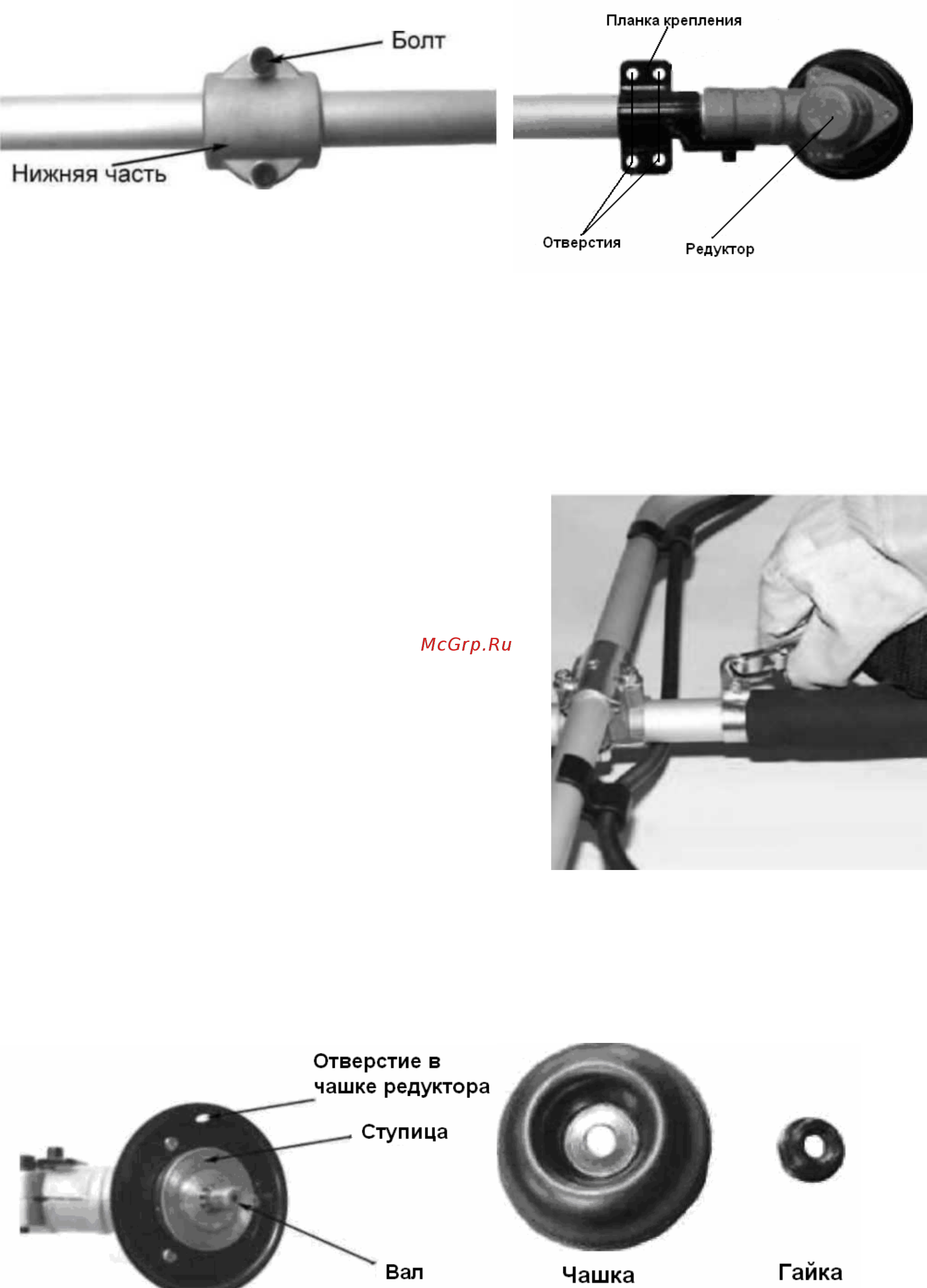

Рис. 3

Рис. 4

3. Установка защитного кожуха

• Состыковать отверстия в защитном кожухе с отверстиями в планке крепления.

(рис.4)

• Закрепить защитный кожух к планке болтами с шайбами с помощью шестигранного

ключа.

4. Установка плечевого ремня

• Присоедините карабин плечевого ремня к кольцу

для крепления плечевого ремня.

• Для обеспечения лучшей балансировки изделия

отрегулируйте положение кольца для крепления

плечевого ремня на штанге изделия,

предварительно ослабив крепежный болт кольца.

• После регулировки зафиксируйте кольцо с помо-

щью крепежного болта кольца.

• Отрегулируйте, при необходимости, длину

плечевого ремня для обеспечения удобства при

работе.

5. Установка режущего ножа

• Совместите отверстие в ступице вала с отверстием в чашке редуктора. (рис.6)

• Вставьте металлический стопорный стержень в отверстие в чашке редуктора и в

отверстие в ступице вала.

• Открутите гайку крепления со ступицы изделия.

• Снимите чашку с вала, оставив ступицу. (рис.7)

Рис.6 Рис.7
