Gorenje kn52160aw1 Инструкция по эксплуатации онлайн [58/64] 154051
![Gorenje kn52160aw1 Инструкция по эксплуатации онлайн [58/64] 154051](/views2/1168804/page58/bg3a.png)
329345

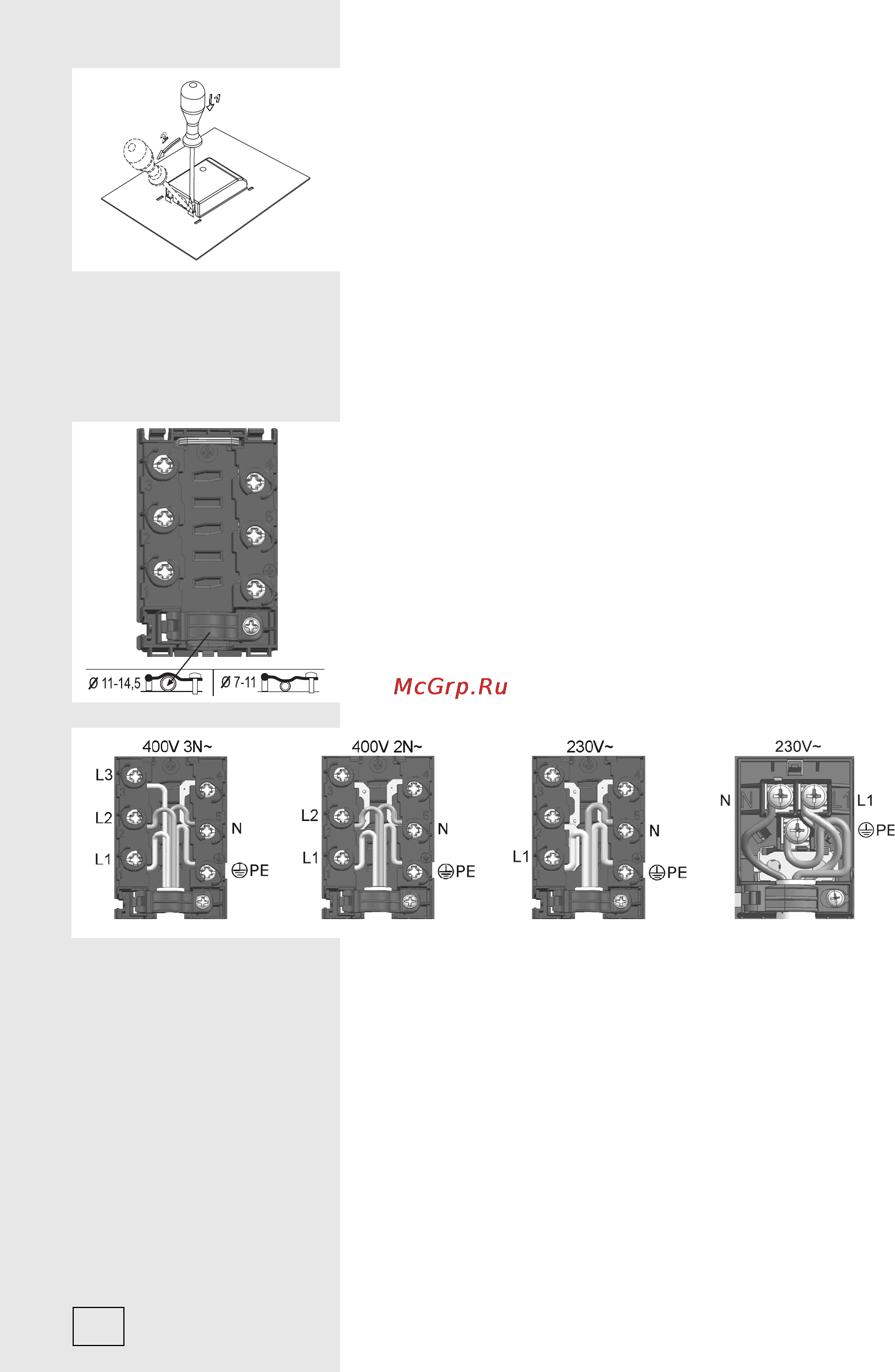

Процесс подключения
• На задней стенке прибора откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как показано
на крыше колодки.
• Присоединительный кабель обязательно проложите через
зажим, предотвращающий избыточное натяжение кабеля.
Если зажим не установлен, расположите его так, чтобы одним
краем он накладывался на корпус клеммной колодки.
• Подсоединение производится согласно одной
из приведенных
схем. В зависимости от напряжения в сети поставьте
перемычки соответствующим образом.
• Винты кабельного зажима крепко затяните и закройте крышку
колодки.
Примечание!
Перемычки лежат в клеммной колодке. Винты клемм уже
откручены, поэтому их не нужно откручивать. При закручивании
винтов слышен слабый щелчок: это означает, что винт
необходимо крепко затянуть
.
Цвета проводов
L1, L2, L3 = провода, подводящие напряжение. Как правило,
цвета проводов: черный, черный, коричневый.
N = нейтральный провод. Обычно цвет провода синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод заземления. Цвет провода — зелено-
желтый.
58
