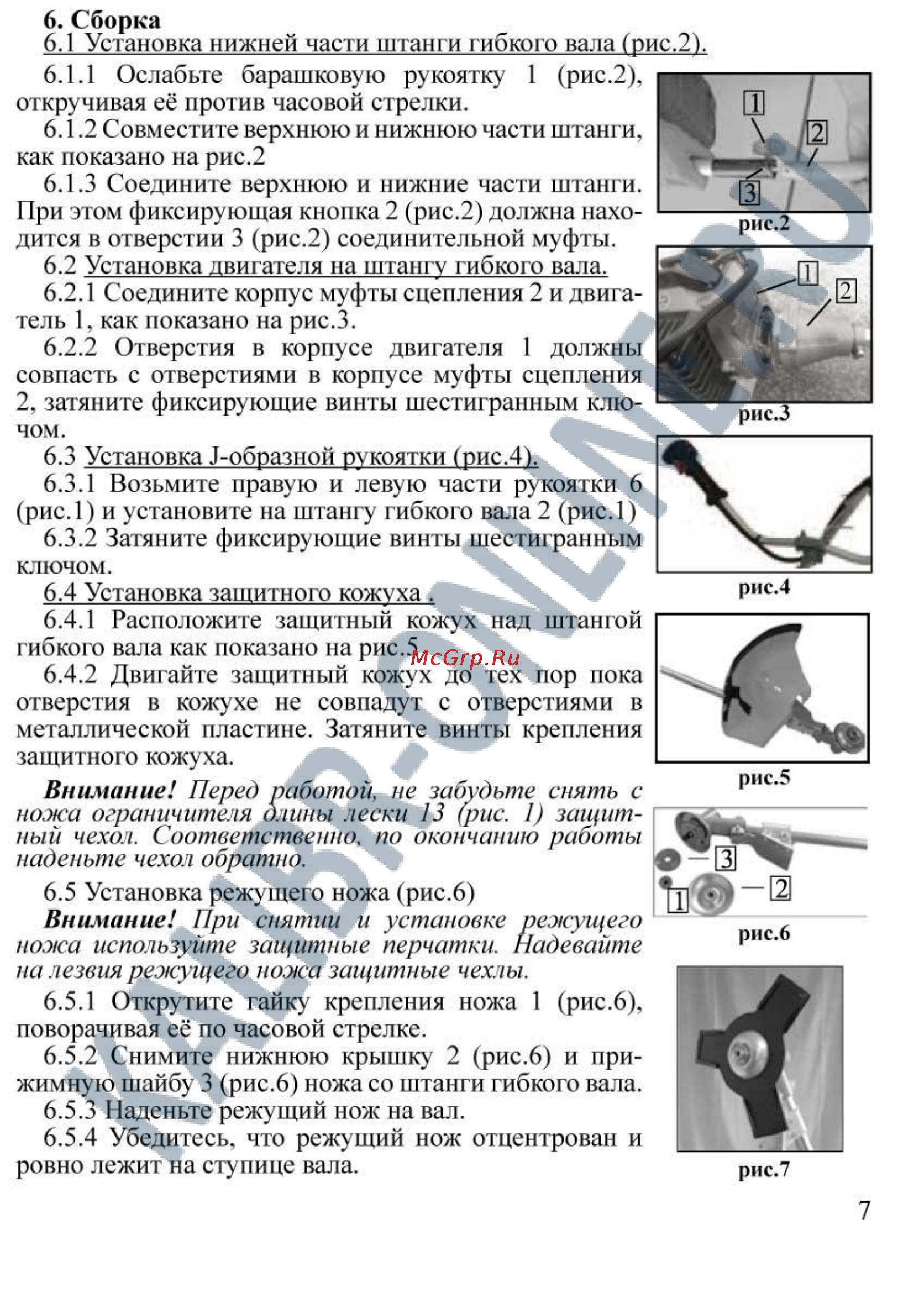

6 Сборка 6 1 Установка нижней части штанги гибкого вала рис 2 6 1 1 Ослабьте барашковую рукоятку 1 рис 2 откручивая её против часовой стрелки 6 1 2 Совместите верхнюю и нижнюю части штанги как показано на рис 2 6 1 3 Соедините верхнюю и нижние части штанги При этом фиксирующая кнопка 2 рис 2 должна нахо дится в отверстии 3 рис 2 соединительной муфты 6 2 Установка двигателя на штангу гибкого вала 6 2 1 Соедините корпус муфты сцепления 2 и двига тель 1 как показано на рис З 6 2 2 Отверстия в корпусе двигателя 1 должны совпасть с отверстиями в корпусе муфты сцепления 2 затяните фиксирующие винты шестигранным клю чом 6 3 Установка 1 образной рукоятки рис 4 6 3 1 Возьмите правую и левую части рукоятки 6 рис 1 и установите на штангу гибкого вала 2 рис 1 6 3 2 Затяните фиксирующие винты шестигранным ключом 6 4 Установка защитного кожуха 6 4 1 Расположите защитный кожух над штангой гибкого вала как показано на рис 5 6 4 2 Двигайте защитный кожух до тех пор пока отверстия в кожухе не совпадут с отверстиями в металлической пластине Затяните винты крепления защитного кожуха Внимание Перед работой не забудьте снять с ножа ограничителя длины лески 13 рис 1 защит ный чехол Соответственно по окончанию работы наденьте чехол обратно 6 5 Установка режущего ножа рис 6 Внимание При снятии и установке режущего ножа используйте защитные перчатки Надевайте на лезвия режущего ножа защитные чехлы 6 5 1 Открутите гайку крепления ножа 1 рис 6 поворачивая её по часовой стрелке 6 5 2 Снимите нижнюю крышку 2 рис 6 и при жимную шайбу 3 рис 6 ножа со штанги гибкого вала 6 5 3 Наденьте режущий нож на вал 6 5 4 Убедитесь что режущий нож отцентрован и ровно лежит на ступице вала рис 2 рис З рис 4 рис 5 рис 6 рис 7 7
