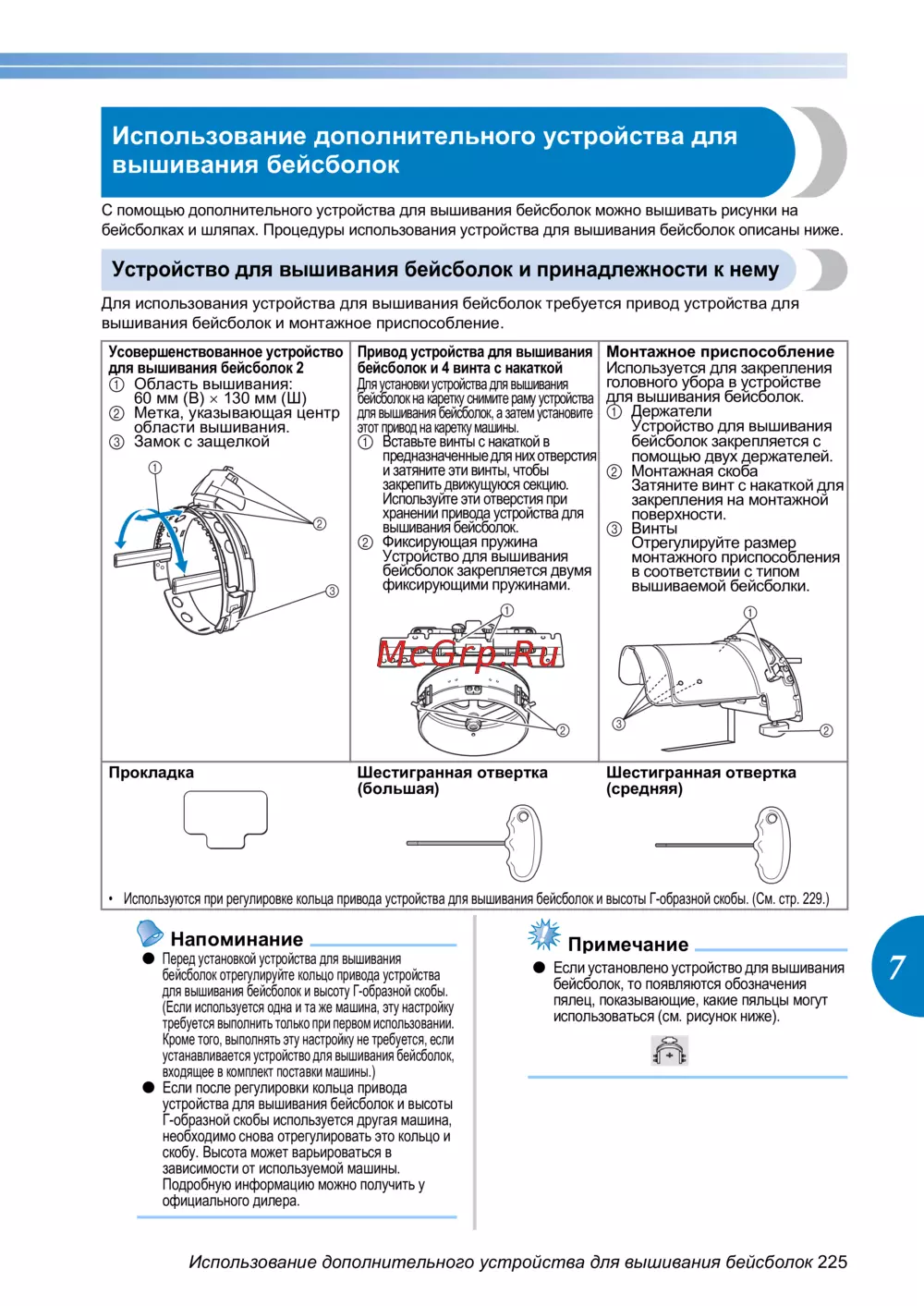

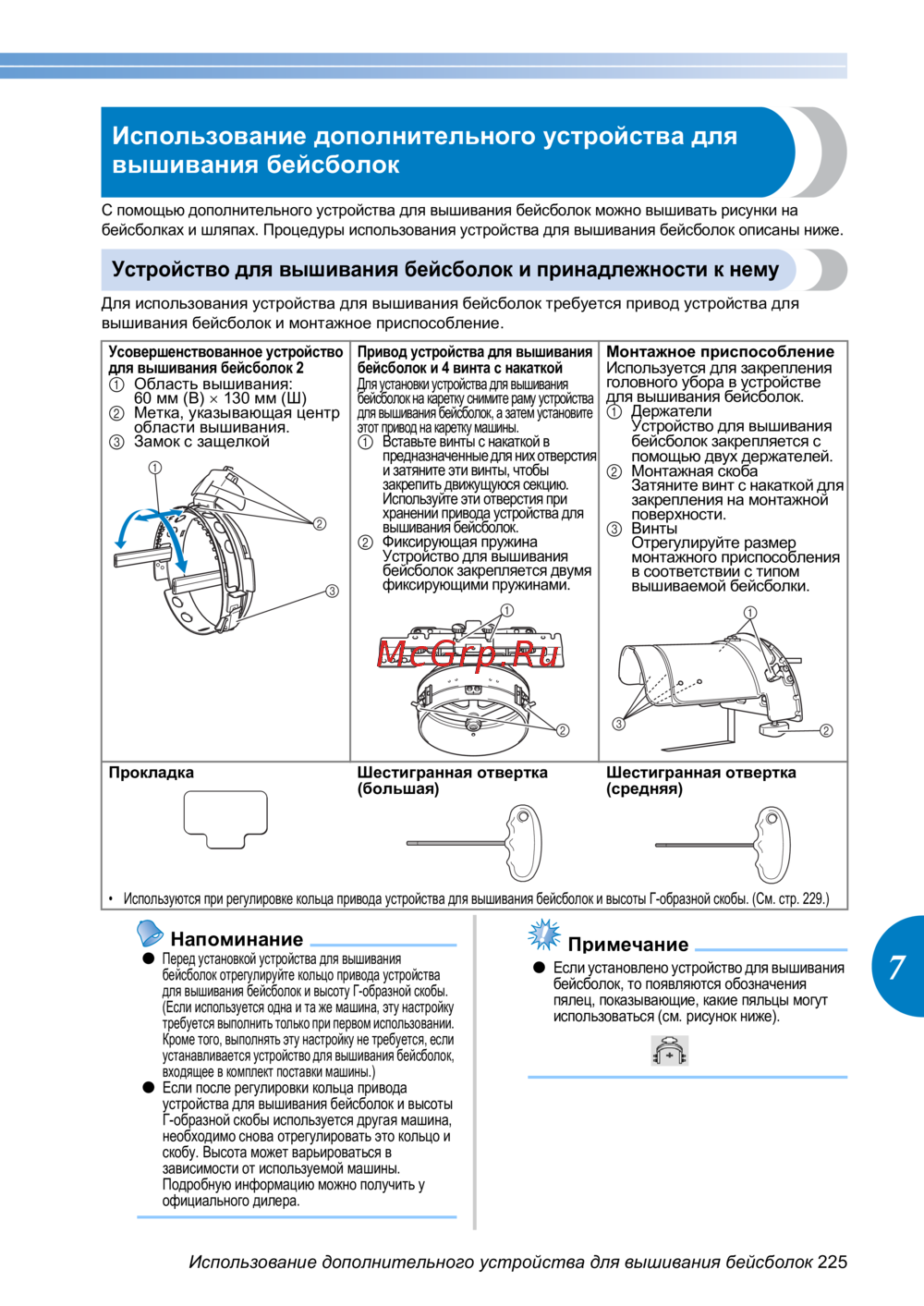

Использование дополнительного устройства для вышивания бейсболок 225

——

—————————————————————————————————————————————————————

—

—————————————————————————————

Использование дополнительного устройства для

вышивания бейсболок

С помощью дополнительного устройства для вышивания бейсболок можно вышивать рисунки на

бейсболках и шляпах. Процедуры использования устройства для вышивания бейсболок описаны ниже.

Устройство для вышивания бейсболок и принадлежности к нему

Для использования устройства для вышивания бейсболок требуется привод устройства для

вышивания бейсболок и монтажное приспособление.

Напоминание

●

Перед установкой устройства для вышивания

бейсболок отрегулируйте кольцо привода устройства

для вышивания бейсболок и высоту Г-образной скобы.

(Если используется одна и та же машина, эту настройку

требуется выполнить только при первом использовании.

Кроме того, выполнять эту настройку не требуется, если

устанавливается устройство для вышивания бейсболок,

входящее в комплект поставки машины.)

●

Если после регулировки кольца привода

устройства для вышивания бейсболок и высоты

Г-образной скобы используется другая машина,

необходимо снова отрегулировать это кольцо и

скобу. Высота может варьироваться в

зависимости от используемой машины.

Подробную информацию можно получить у

официального дилера.

Примечание

●

Если установлено устройство для вышивания

бейсболок, то появляются обозначения

пялец, показывающие, какие пяльцы могут

использоваться (см. рисунок ниже).

Усовершенствованное устройство

для вышивания бейсболок 2

1 Область вышивания:

60 мм (В) × 130 мм (Ш)

2 Метка, указывающая центр

области вышивания.

3 Замок с защелкой

Привод устройства для вышивания

бейсболок и 4 винта с накаткой

Для установки устройства для вышивания

бейсболок на каретку снимите раму устройства

для вышивания бейсболок, а затем установите

этот привод на каретку машины.

Вставьте винты с накаткой в

предназначенные для них отверстия

и затяните эти винты, чтобы

закрепить движущуюся секцию.

Используйте эти отверстия при

хранении привода устройства для

вышивания бейсболок.

Фиксирующая пружина

Устройство для вышивания

бейсболок закрепляется двумя

фиксирующими пружинами.

Монтажное приспособление

Используется для закрепления

головного убора в устройстве

для вышивания бейсболок.

1 Держатели

Устройство для вышивания

бейсболок закрепляется с

помощью двух держателей.

2 Монтажная скоба

Затяните винт с накаткой для

закрепления на монтажной

поверхности.

3 Винты

Отрегулируйте размер

монтажного приспособления

в соответствии с типом

вышиваемой бейсболки.

Прокладка Шестигранная отвертка

(большая)

Шестигранная отвертка

(средняя)

• Используются при регулировке кольца привода устройства для вышивания бейсболок и высоты Г-образной скобы. (См. стр. 229.)
