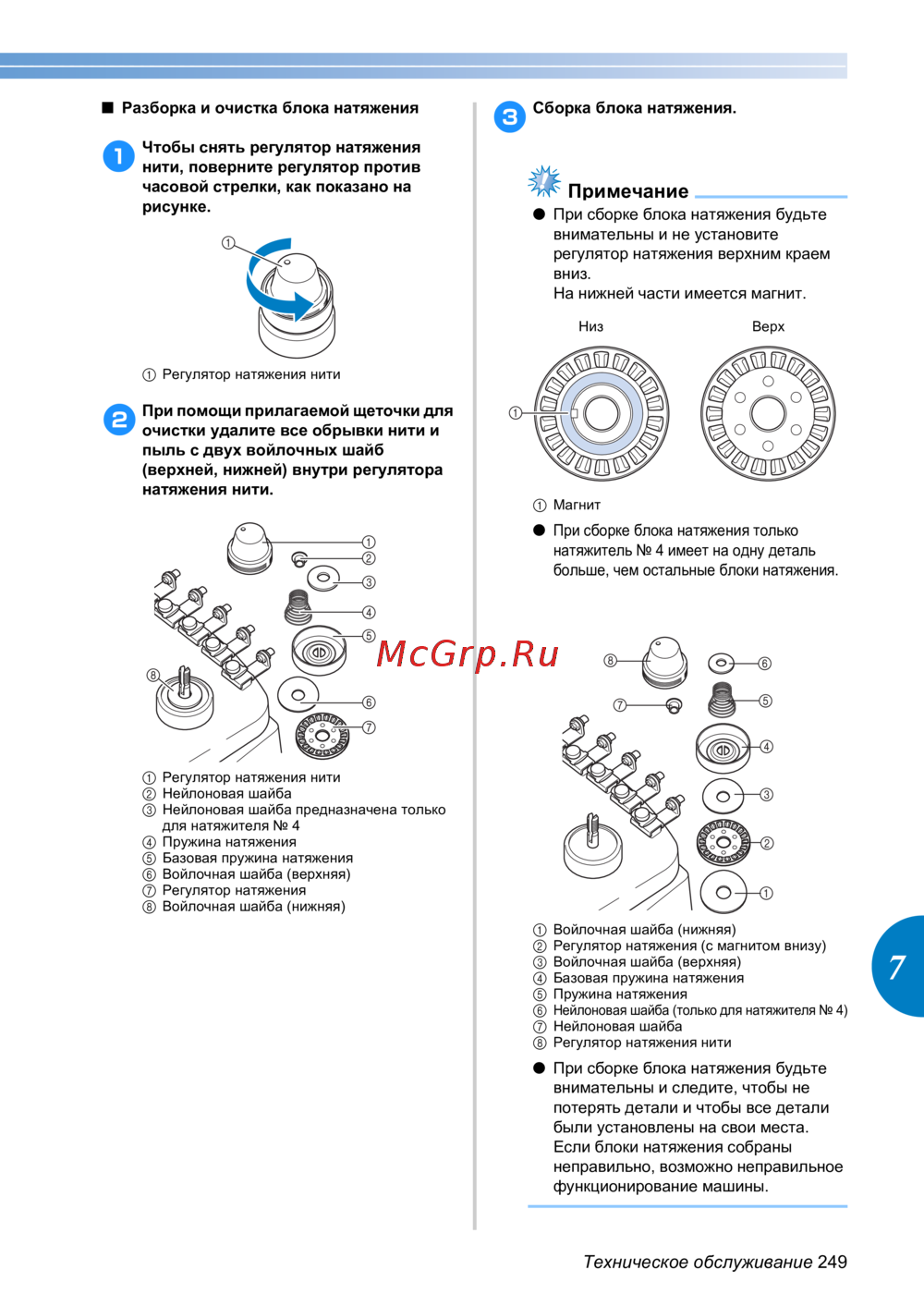

Техническое обслуживание 249

——

—————————————————————————————————————————————————————

—

—————————————————————————————

■ Разборка и очистка блока натяжения

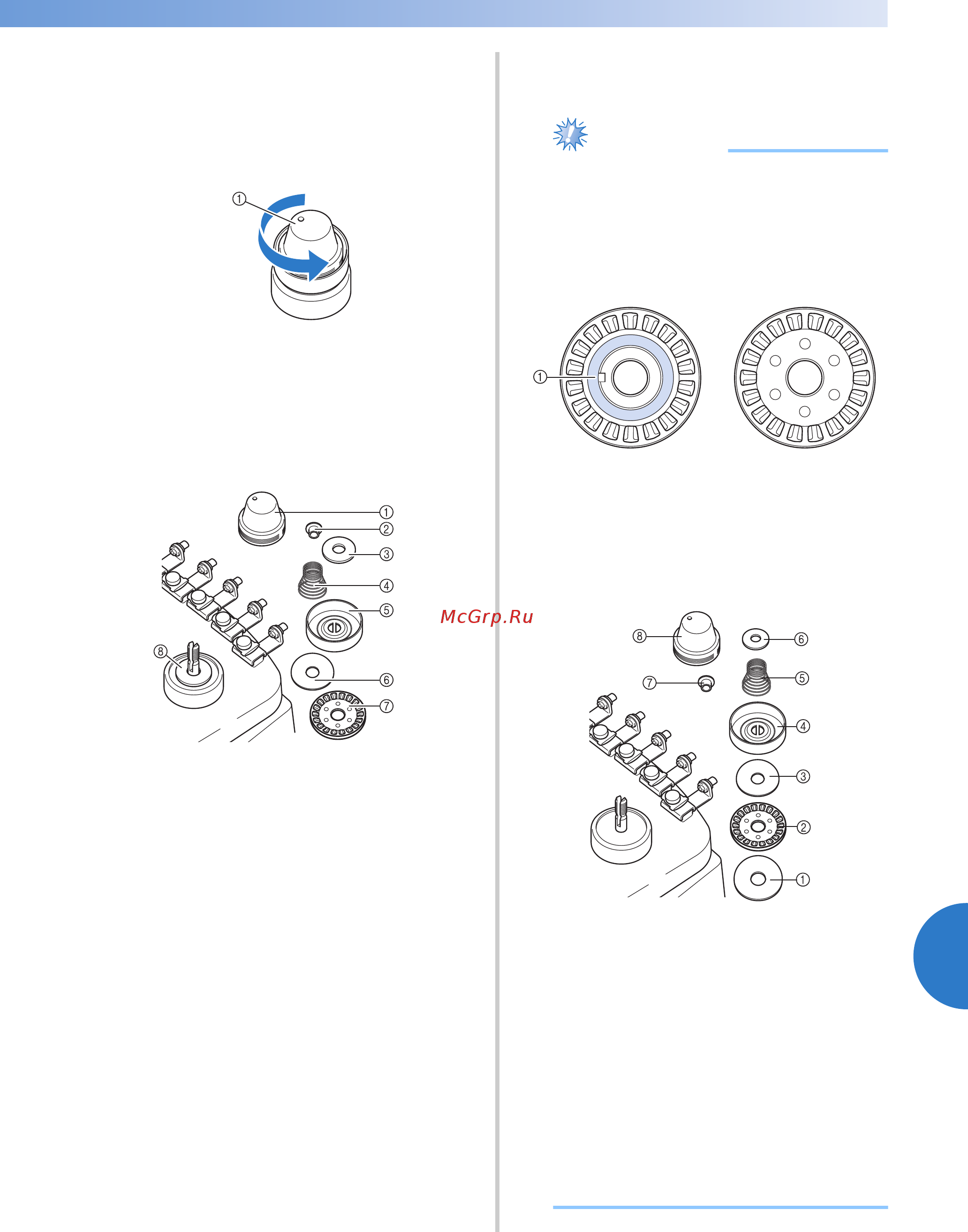

Чтобы снять регулятор натяжения

нити, поверните регулятор против

часовой стрелки, как показано на

рисунке.

1 Регулятор натяжения нити

При помощи прилагаемой щеточки для

очистки удалите все обрывки нити и

пыль с двух войлочных шайб

(верхней, нижней) внутри регулятора

натяжения нити.

1 Регулятор натяжения нити

2 Нейлоновая шайба

3 Нейлоновая шайба предназначена только

для натяжителя № 4

4 Пружина натяжения

5 Базовая пружина натяжения

6 Войлочная шайба (верхняя)

7 Регулятор натяжения

8 Войлочная шайба (нижняя)

Сборка блока натяжения.

Примечание

● При сборке блока натяжения будьте

внимательны и не установите

регулятор натяжения верхним краем

вниз.

На нижней части имеется магнит.

1 Магнит

●

При сборке блока натяжения только

натяжитель № 4 имеет на одну деталь

больше, чем остальные блоки натяжения.

1 Войлочная шайба (нижняя)

2 Регулятор натяжения (с магнитом внизу)

3 Войлочная шайба (верхняя)

4 Базовая пружина натяжения

5 Пружина натяжения

Нейлоновая шайба (только для натяжителя № 4)

7 Нейлоновая шайба

8 Регулятор натяжения нити

● При сборке блока натяжения будьте

внимательны и следите, чтобы не

потерять детали и чтобы все детали

были установлены на свои места.

Если блоки натяжения собраны

неправильно, возможно неправильное

функционирование машины.

Низ Верх
