ПОДГОТОВКА К РАБОТЕ

—

———————————————————————————————————————————————————————————————

——

28

Подготовка узла

нитенаправителя

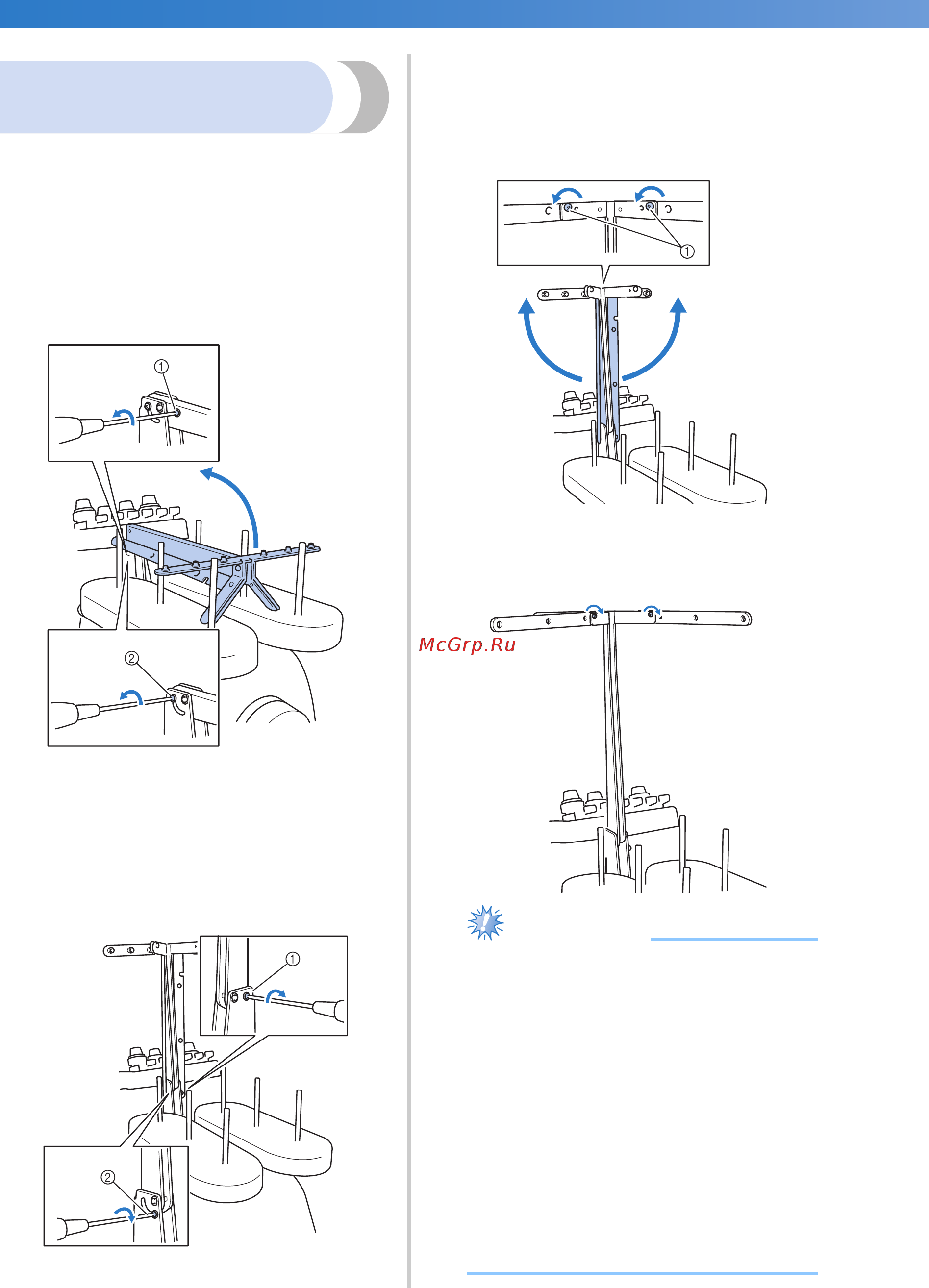

Установите в рабочее положение узел

нитенаправителя. Используйте входящую в

комплект машины крестообразную отвертку.

1

С помощью крестообразной отвертки

ослабьте винты на левой стороне

кронштейна узла нитенаправителя,

чтобы можно было поднять этот узел.

Выверните винт 1 и затем ослабьте винт 2,

повернув его на 3–4 оборота.

1 Вывинтите и выньте винт.

2 Три или четыре раза поверните этот винт,

чтобы ослабить его затяжку.

2

Поднимите узел нитенаправителя в

рабочее положение и затяните винт

2

с левой стороны кронштейна. Вставьте

винт

1

с правой стороны кронштейна

узла нитенаправителя и затяните винт.

1 Вставьте винт и затяните его.

2 Затяните винт.

3

С помощью крестообразной отвертки

ослабьте показанные на рисунке ниже

винты на левой и правой сторонах

узла нитенаправителя и поднимите

нитенаправитель в горизонтальное

положение.

1 Ослабьте винты

4

Затяните винты на обеих сторонах

узла нитенаправителя.

Примечание

●

Винты, затяжка которых ослаблена

недостаточно, могут препятствовать

свободному перемещению кронштейна узла

нитенаправителя и самого

нитенаправителя. Не прилагайте

чрезмерных усилий при перемещении

кронштейна узла нитенаправителя и самого

нитенаправителя. Перед перемещением

этих деталей убедитесь, что затяжка винтов

ослаблена в достаточной степени.

●

После установки кронштейна узла

нитенаправителя и самого

нитенаправителя в рабочее положение

убедитесь, что все винты затянуты

достаточно хорошо, чтобы обеспечить

надежную фиксацию всех частей.
