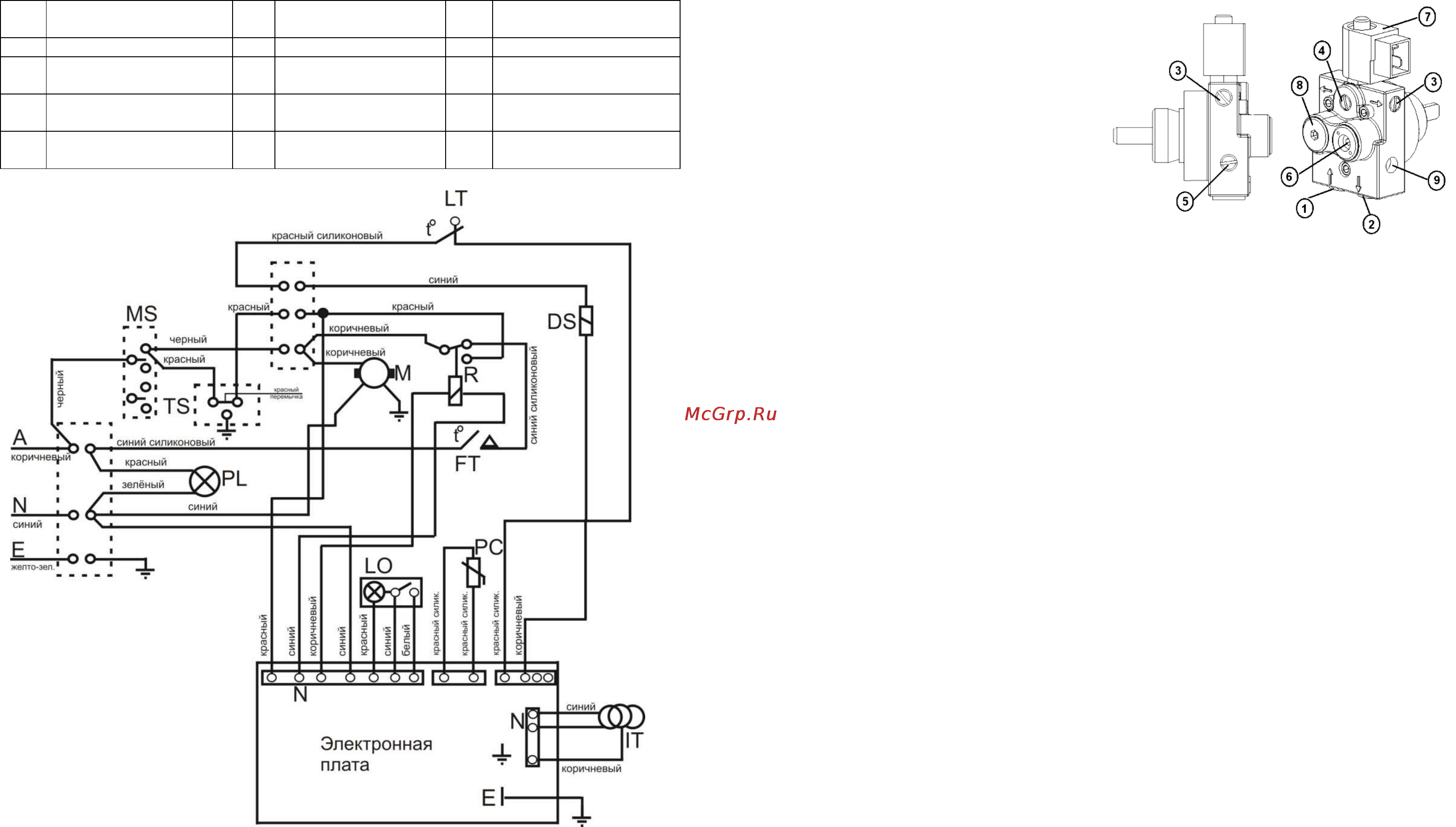

Приложение Б

Электрическая схема соединений

Фаза

Трансформатор

Выключатель

двухполюсный

Нейтраль

Мотор

Фотодатчик

Земля

Кнопка перезапуска

Разъем для

выносного

термостата

Соленоидный клапан

Термостат 250°

керамический

Реле

Термостат 60°С

нормальноразомкнутый

Контрольная лампочка

Техническое обслуживание топливного насоса

Отсоедините топливопроводы (31) и (32) от насоса(24), открутите винты, выньте насос.

Открутите заглушку (схема 2, поз.8), достаньте

фильтр и промойте. Соберите насос в

обратном порядке, подключите

топливопроводы и убедитесь, что нет утечек и

подсоса воздуха.

Топливный насос " Delta"

1. Вход

2. Возвратный порт

3. Выход

4. Порт для манометра

5. Порт для вакуумметра

6. Регулировочный винт

7. Соленоидный клапан

8. Заглушка над фильтром

9. Глухое отверстие.

Общие правила

При сборке теплогенератора убедитесь, что все соединения герметичны. Включите теплогенератор,

следуя инструкциям по установке и эксплуатации.

Проверьте давление насоса с помощью манометра, при необходимости отрегулируйте давление насоса в

соответствии с техническими характеристиками и схемой 2.

Для регулировки используйте шестигранный ключ. При закручивании регулировочного винта – давление

увеличивается, при откручивании – давление уменьшается (схема 2, поз.6). Убедитесь, что теплогенератор

работает должным образом.

Текущий ремонт

Ремонт теплогенератора должен производиться лицами, прошедшими обучение и имеющими группу по

электробезопасности не ниже III.

Ремонт теплогенератора производить после полного отключения его от сети и остывания камеры сгорания

до комнатной температуры.

Ремонт, связанный со вскрытием и разборкой теплогенератора (замена фотодатчика, электродов,

двигателя и т.д.) должен производиться в специализированных мастерских, адреса которых приведены

ниже.

Хранение

Хранить теплогенератор рекомендуется в закрытых или других помещениях с естественной вентиляцией

при температуре от 5 до 40°С. Необходимо защитить теплогенератор от попадания влаги и пыли.

Максимальное значение относительной влажности при хранении не более 80% при температуре 25°С.

Длительно хранить теплогенераторы следует на стеллажах в один ряд.

Срок хранения – 1 год.

Транспортирование

Транспортирование теплогенератора следует производить в крытых транспортных средствах любого вида

в условиях, обеспечивающих сохранность изделий, в соответствии с правилами перевозки грузов,

действующими на данном виде транспорта.

При транспортировании должна быть исключена возможность перемещения теплогенератора внутри

транспортного средства. Не допускается попадания воды на упаковку теплогенератора.

Утилизация

Утилизация теплогенератора после окончания срока эксплуатации не требует специальных мер

безопасности и не представляет опасности для жизни, здоровья людей и окружающей среды.

Возможные неисправности и методы их устранения

Схема 2
