6

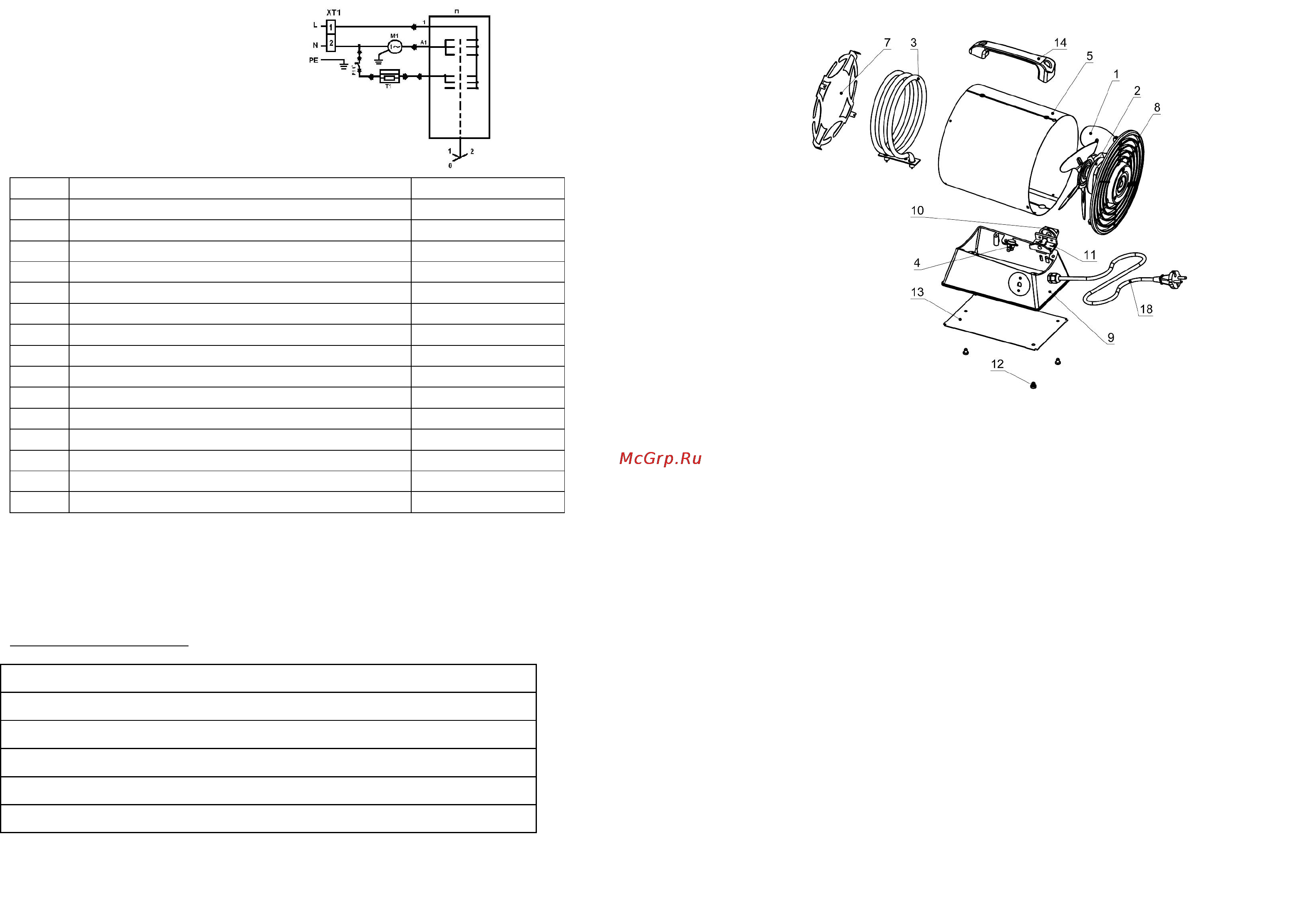

Приложение А
Схема электрическая ТТ-2
Спецификация тепловентилятора ТТ-2
№
Наименование
Код
1 Вентилятор Ø200, 5 лопастей, угол 31° 20105
2 Мотор 5 Ватт СБ ТТ 3.36.000
3
Нагреватель ТЭН 168 В 10/2,0 О 220
900004/L
4 Термостат 70° 16А 900006/А
5 Корпус
ТТ-2Б.01.001
7 Решетка выходная
ТТ 3.5.00.007
8
Решетка входная СБ ТТ 3.1.05.000
9 Ложемент ТТ-3204001 (05.24.020)
11 Переключатель роторный (трехпозиционный) SD3S-3301
12 Виброопора 33296
13 Дно ТТ 3.00.002
14
Ручка для переноски 33273 А (05.24.00)
15 Блок зажимов БЗИ-15-3 900007/А
16 Кабельный ввод PG9 48417/Е
17 Шнур электрический СБ
ТТ 2Б.35.000
Свидетельство о приемке
Электротепловентилятор модели ТТ-2 заводской номер № _________
Соответствует требованиям НТД и признан годным к эксплуатации. Установленный срок службы изделия 3
года.
Начальник ОТК МП____________ ___________________ _________________
личная подпись расшифровка подписи число, месяц, год.
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Уважаемый покупатель! Убедитесь, что все разделы заполнены разборчиво и без исправлений.
Изделие проверялось во всех режимах работы в моем присутствии:
____________________ (подпись покупателя) ____________________ (подпись продавца)
Изделие не проверялось по причине: ____________________________________________________________
Изделие
Модель
Заводской номер
Дата продажи
Фамилия и
подпись продавца
Печать фирмы
продавца
3
Внешний вид тепловентилятора ТТ-2 Рис.1
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Запрещается:
Ставить около тепловентилятора легковоспламеняющиеся вещества. При включенном тепловентиляторе
касаться его внутренних частей.
Перекрывать входное и выходное отверстия.
Направлять работающий тепловентилятор выходным отверстием на стену и установленную в
помещении электроаппаратуру с расстояния менее 1 м.
Использовать тепловентилятор с поврежденным шнуром питания.
Использовать тепловентилятор при снятых защитных решетках, снятом дне.
Допускать попадание воды в тепловентилятор.
Оставлять включенный тепловентилятор без присмотра.
Пользоваться неисправными розеткой и вилкой.
Необходимо оберегать тепловентилятор от ударов.
Не пользуйтесь тепловентилятором в непосредственной близости от ванн, душа или плавательного
бассейна.
ЭКСПЛУАТАЦИЯ ТЕПЛОВЕНТИЛЯТОРА
Подготовка к эксплуатации ТТ-2
Извлечь тепловентилятор из упаковки. В случае пребывания на холоде тепловентилятор должен быть
выдержан в рабочих климатических условиях не менее 2 ч.
Установить тепловентилятор так, чтобы был свободный доступ к органам управления и
воздуха к воздухозаборной решетке. Установить переключатель режимов работы 11 (рис. 1)
тепловентилятора в положение «О» (отключено).
Подключить вилку шнура питания тепловентилятора к сетевой розетке. В непосредственной близости от
розетки тепловентилятор не устанавливать.
ВНИМАНИЕ!
Запрещается включать тепловентилятор в сеть, рассчитанную на ток менее 16А.
Для подключения в сеть использовать розетку на номинальный ток 16 А с заземляющим контактом.
Эксплуатация тепловентилятора
Переключатель режимов 11 (рис.1) установить выбранный режим.
Положение 0 – Отключено
Положение 1 – Режим вентилятора
Положение 2 – Нагрев
Включение нагрева ТЭНа возможно только при включенном вентиляторе.
Тепловентилятор имеет термостат, отключающий нагреватель при возникновении ненормального режима
работы (перегрев вследствие остановки электродвигателя, перекрытия входного или выходного отверстия).
Для выключения тепловентилятора необходимо:
установить переключатель режимов работы 11 (рис.1) в режим вентилятора «1». В этом режиме крыльчатка
Содержание
- В режиме нагрева 2 0 2
- Винт м6 16 2 для крепления ручки 2
- Габаритные размеры изделия мм не более 258х230х310 2
- Коробка упаковочная 1 2
- Масса брутто кг 3 24 2
- Мощность не менее квт 2
- Номинальная потребляемая 2
- Номинальное напряжение питания в 10 220 2
- Параметра тт 2 2
- Паспорт 1 2
- Производительность по воздуху м куб ч не менее 400 2
- Режим вентилятора 0 03 2
- Руководство по эксплуатации настоящее руководство по эксплуатации рэ предназначено для изучения электротепловентилятора тт 2 далее по тексту тепловентилятор в связи с постоянной работой по совершенствованию изделия повышающей его надежность и улучшающей условия эксплуатации в конструкции могут быть внесены незначительные изменения не отраженные в настоящем издании руководства внимание режим работы продолжительный под присмотром перед началом эксплуатации внимательно ознакомиться с настоящим руководством и изложенными в нем правилами пользования расположением и назначением органов управления это обеспечит надежную и долговечную работу тепловентилятора описание и работа тепловентилятор предназначен для обогрева жилых и производственных помещений торговых палаток киосков в условиях умеренно холодного климата категории размещения у3 по гост 15150 69 в температурном диапазоне от минус 10 с до плюс 40 с тепловентилятор кроме режима нагрева может работать в режиме вентилятора без нагрева запр 2
- Ручка 1 2
- Тепловентилятор 1 2
- Установленный срок службы 3 года установленный срок службы 3 года номинальный режим работы тепловентилятора продолжительный под надзором тепловентилятор по степени защиты человека от поражения электрическим током относится к кл 1 по гост р мэк 335 1 94 эквивалентный и максимальный уровень звука от работающего тепловентилятора не превышает 60дб и 75дб соответственно согласно гост 12 03 83 и санитарным нормам сн 2 4 2 62 96 при эксплуатации тепловентилятора не возникает электростатических разрядов электромагнитных полей и ионизирующих излучений при непрерывной работе тепловентилятор соответствует нормам 2
- Устройство и работа устройство и работа конструктивно тепловентилятор представляет металлический корпус в котором размещены 2
- Частота гц 1гц 50 2
- Электродвигатель с крыльчаткой и электронагревательный элемент далее тэн переключатель 11 рис на три положения предназначен для установления режимов работы термостат 4 рис отключает тэн в случае аварийного ненормального режима работы перекрыто входное или выходное отверстие перегрев вследствие остановки электродвигателя 2
- Электромагнитной совместимости по гост р51318 4 99 сведения о содержании драгоценных металлов серебро 2 85848 г комплектность тт 2 наименование кол во шт примечание 2
