5
.
I. СОЕДИНЕНИЕ ГИБКИХ ТРУБОК БЫСТРОРАЗЪЕМНЫМИ КОННЕКТОРАМИ
ВНИМАНИЕ: прежде, чем резать трубки, убедитесь, что Вы правильно опре-
делили их длину. Для подсоединения трубок не требуется инструментов. Трубки
должны быть обрезаны ровно, иначе возможны протечки в местах соединений.
ПРИСОЕДИНИТЬ — ОЧЕНЬ ПРОСТО!
1. Отрежьте трубку под прямым углом.
2. Вставьте ее в коннектор до упора. Для герметизации соединения приложи-
те дополнительное усилие. При этом трубка утопится еще примерно на 5-6 мм
и будет плотно обжата резиновым кольцом коннектора.
ТРУБКА ЗАКРЕПЛЕНА
Слегка потяните трубки для проверки соединения.
Рис. 2
Для предотвращения случайного разъединения зафиксируйте кольцо синей
скобой (рис. 2).

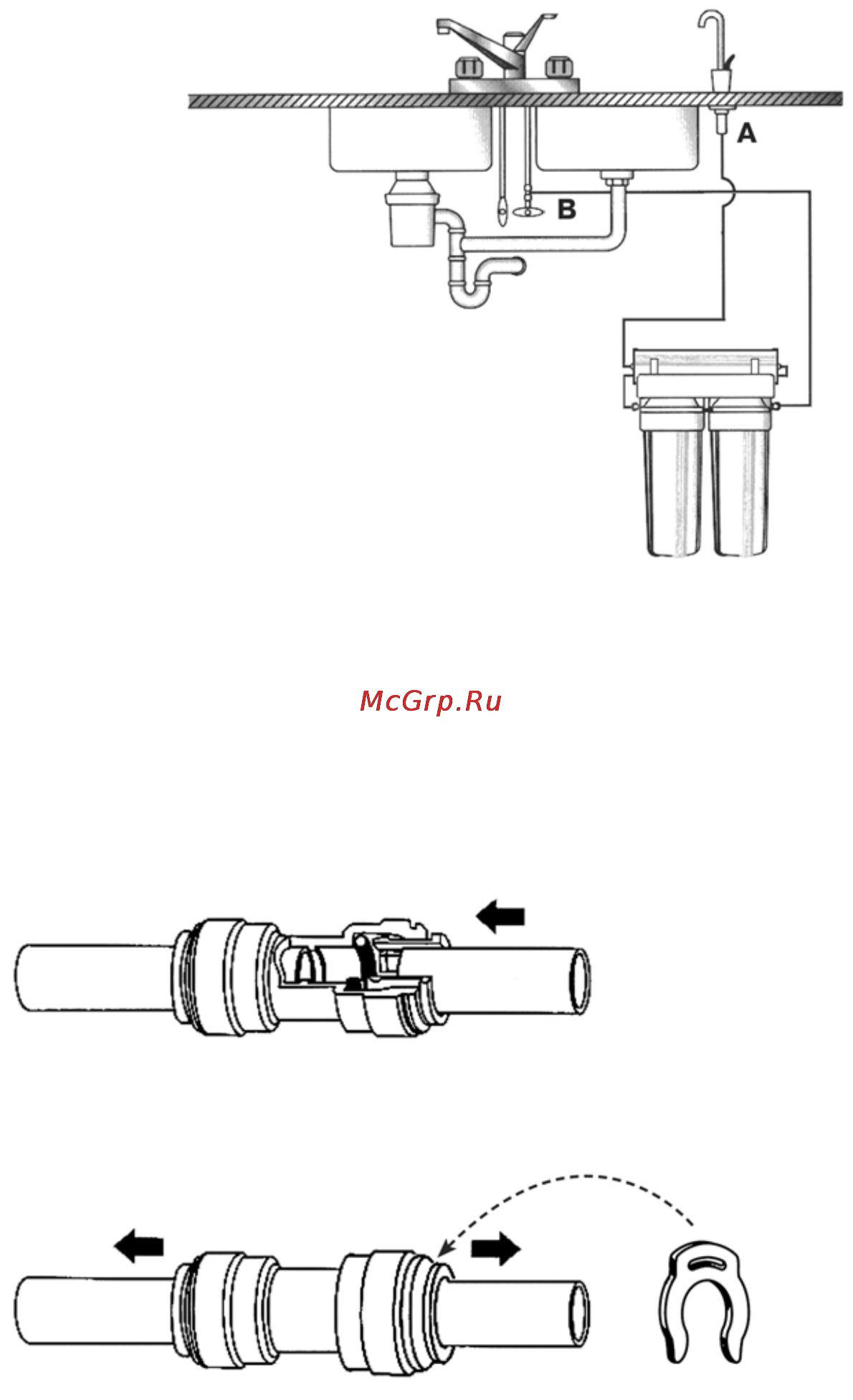

Рис. 1. Схема подключения фильтра
А — подключение к крану чистой воды (белая трубка).
В — подключение к трубопроводу (красная трубка).
