Atoll A-445 Инструкция по эксплуатации онлайн [12/23] 155368

Содержание

• Nsf international 2
• Краткая справка 3
• Схема очистки воды обратноосмотическим а 3
• Уважаемый покупатель 3
• Фильтром atoll 3
• Дезинфекция фильтрация мембранная 4
• Другими методами очистки воды 4
• Обратный осмос по сравнению 4
• Фильтрация 4
• Комплект поставки 5
• Сведения по технике безопасности 6
• Установка системы 8
• Давление min max атм 8 8 4 ph 11 температура с 4 38 минерализация мг л 1000 хлориды сульфаты мг л 900 хлор свободный мг л 0 5 мутность мг л 1 жесткость мг экв л 7 железо мг л 0 3 марганец мг л 0 1 перманганатная окисляемость мго л 5 общее микробное число ед мл 50 coli индекс отсутствие 9
• Жения рекомендуется предварительно сделать анализ исходной воды если установленные в результате анализа характеристики воды будут хуже указанных выше желательно установить дополнительную систему водоподготовки о ее составе лучше проконсультироваться со специа листами фирмы продавца или сервисного центра 9
• При установке вне систем централизованного питьевого водоснаб 9
• Таблица цветов подключаемых трубок 9
• Технические характеристики фильтра 9
• Требования к воде подаваемой в фильтр 9
• Будет происходить промывка вновь установленных сменных элементов 15
• Достаньте и утилизируйте использованные сменные элементы запомни 15
• Закройте кран подачи воды в 2 закройте кран накопительного бака повернув его на 90 градусов 3 откройте кран чистой воды а чтобы сбросить давление 4 с помощью ключа 9 открутите колбы префильтров для этого одной рукой 15
• Замена префильтров 15
• Ку f с отсечным клапаном 15
• Мендуется приобретать специальные наборы сменных элементов 15
• Наборы картриджей в соответствии с моделями 15
• Нового сменного элемента а также уплотнительные кольца колб префильтров желательно смазать силиконовой смазкой или вазелиновым маслом 15
• Отсоедините белую трубку f от входа в отсечной четырехвыводной кла 15
• Пан 15
• Подставьте под трубку ведро и откройте кран подачи воды в при этом 15
• При необходимости замены выработавших свой ресурс картриджей реко 15
• Придерживайте систему другой поверните ключ 15
• Рекомендуемые сменные элементы 15
• Снимите упаковочную полиэтиленовую пленку с новых сменных элемен 15
• Снимите уплотнительные кольца корпусов вытрите их насухо прокладку 15
• Те последовательность установки сменных элементов промойте внутреннюю поверхность колб бытовым моющим средством и щеткой 15
• Тов поместите новые сменные элементы в колбы фильтров в той последова тельности в которой были установлены старые и прикрутите их к системе до упора обратите внимание на маркировку this end next то vessel threads на верхней крышке картриджей прикручивать колбу нужно вручную использо вать пластиковый ключ можно только в случае крайней необходимости 15
• Через 2 3 минуты закройте кран подачи воды в и вновь соедините труб 15
• А 445 а 560 17
• Всей системы для этого необходимо слить один бак воды который наберется через 1 5 2 часа 17
• Де фильтра температура воды 25 с отбор продукта 15 17
• Зависимость объема полученной чистой воды от давления воды на вхо 17
• Перед присоединением трубки к быстроразьемным соединениям жела 17
• Тельно смазать концы трубок силиконовой смазкой или вазелиновым маслом для лучшей герметизации соединения 17
• Устранение загрязнений обратноосмотическим фильтром 17
• Возможные неисправности и их устранение 18
• Обеззараживание фильтра 20
• Опции 21
• Адреса сервисных центров 23
• Екатеринбург 23
• Ижевск 23
• Казань 23
• Краснодар 23
• Москва 23
• Н новгород 23
• Ростов на дону 23
• Самара 23
• Санкт петербург 23

Похожие устройства

• Atoll A-560 Инструкция по эксплуатации
• Atoll A-460E с Инструкция по эксплуатации
• Atoll A-460E p Инструкция по эксплуатации
• Atoll A-460E m Инструкция по эксплуатации
• Atoll A-460E lux Инструкция по эксплуатации
• Atoll A-560E Инструкция по эксплуатации
• Atoll A-560E c Инструкция по эксплуатации
• Atoll A-560E p Инструкция по эксплуатации
• Atoll A-560E m Инструкция по эксплуатации
• Atoll A-560E lux Инструкция по эксплуатации
• Atoll A-575E Инструкция по эксплуатации
• Atoll A-575E c Инструкция по эксплуатации
• Atoll A-575E p Инструкция по эксплуатации
• Atoll A-575E m Инструкция по эксплуатации
• Atoll A-575E lux Инструкция по эксплуатации
• Atoll A-5400 Ep Инструкция по эксплуатации
• Atoll Excellence L-17 Инструкция по эксплуатации
• Atoll Excellence L-24 Инструкция по эксплуатации
• Atoll Excellence L-33 Инструкция по эксплуатации
• Atoll Ecoline r-14 Инструкция по эксплуатации

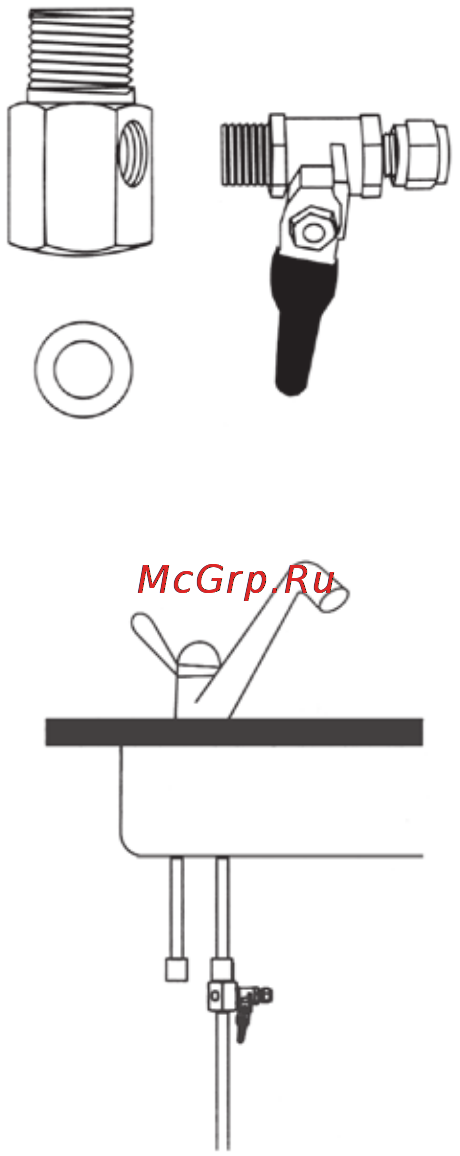

III ПОДКЛЮЧЕНИЕ к линии холодной воды ВНИМАНИЕ убедитесь что фильтр подключается к холодной воде tmax 38 С Подключение к горячей воде выведет фильтр из строя 1 Найдите вентиль выключающий пода чу холодной воды и закройте его Откройте на смесителе кран холодной воды чтобы сбросить давление Если вода по прежнему продолжает течь из крана даже после того как перекрыли вен тиль вам придется закрыть главный вентиль дома или квартиры 2 Система подключается к водопроводу через узел подачи воды 2 1 Соберите узел подачи воды путем соеди нения шарового крана подачи воды с тройником как показано на рис 9 Используя ленту ФУМ вверните кран подачи воды в тройник Будьте предельно осторожны при подсоединении крана чрезмерное усилие повредит его резьбу Ис пользуйте гаечный или разводной ключ 2 2 Ослабьте накидную гайку и отсоедините гибкую подводку от смесителя 2 3 При необходимости замените прокладку накидной гайки 2 4 Установите узел в сборе в разрыв гибкой подводки смесителя как показано на рис 10 Ис пользуйте гаечный или разводной ключ 2 5 Подсоедините красную трубку от фильтра к шаровому крану подачи воды с помощью накид ной гайки или быстроразьемного соединения Фильтр может комплектоваться вместо ша рового игольчатым краном 12 Рис 10
