• Drain pipes thoroughly before installing. After installing faucet, remove aerator. Turn on water supply. Push lever as far

to the left (hot water) and to the right (cold water) as possible to remove all deposits with a strong flow of water. Reinstall

aerator.

• Finish: This mixer has a finish which requires special care. To maintain its shine and luster, clean regularly with a

non-abrasive sponge and soap, rinse thoroughly and dry with a soft cloth. Do not use harsh products containing methyl

alcohol, acids, solvents or abrasives that can damage the finish.

• Instantaneous gas water heater

Recommandations:

• Set temperature regulator at maximum position.

• Have static water pressure of at least 1 bar, 6 bars maximum, 3 to 5 bars advised.

• Avant l'installation, purger soigneusement les canalisations. La robinetterie installée, démonter l’aérateur avant sa mise

en eau. Ouvrir l’eau. Pousser le levier à gauche (eau chaude), à droite (eau froide) au maximum afin d’éliminer toutes les

impuretés par un écoulement abondant. Remonter l’aérateur.

• Revêtement : la finition de ce mitigeur exige une attention particulière : pour conserver l’aspect de votre robinetterie,

nettoyer régulièrement sa surface avec une éponge savonneuse non abrasive, bien rincer et essuyer avec un linge

doux. Eviter formellement l'utilisation des produits contenant de l'alcool méthylique, des acides, des solvants ou des

abrasifs qui endommageraient le revêtement.

• Chauffe-eau à gaz instantané

Pour son bon fonctionnement, il est conseillé :

• De régler le sélecteur de température au maximum.

• D’utiliser une eau à une pression statique de 1 bar minimum, 6 bars maximum, 3 à 5 bars conseillés.

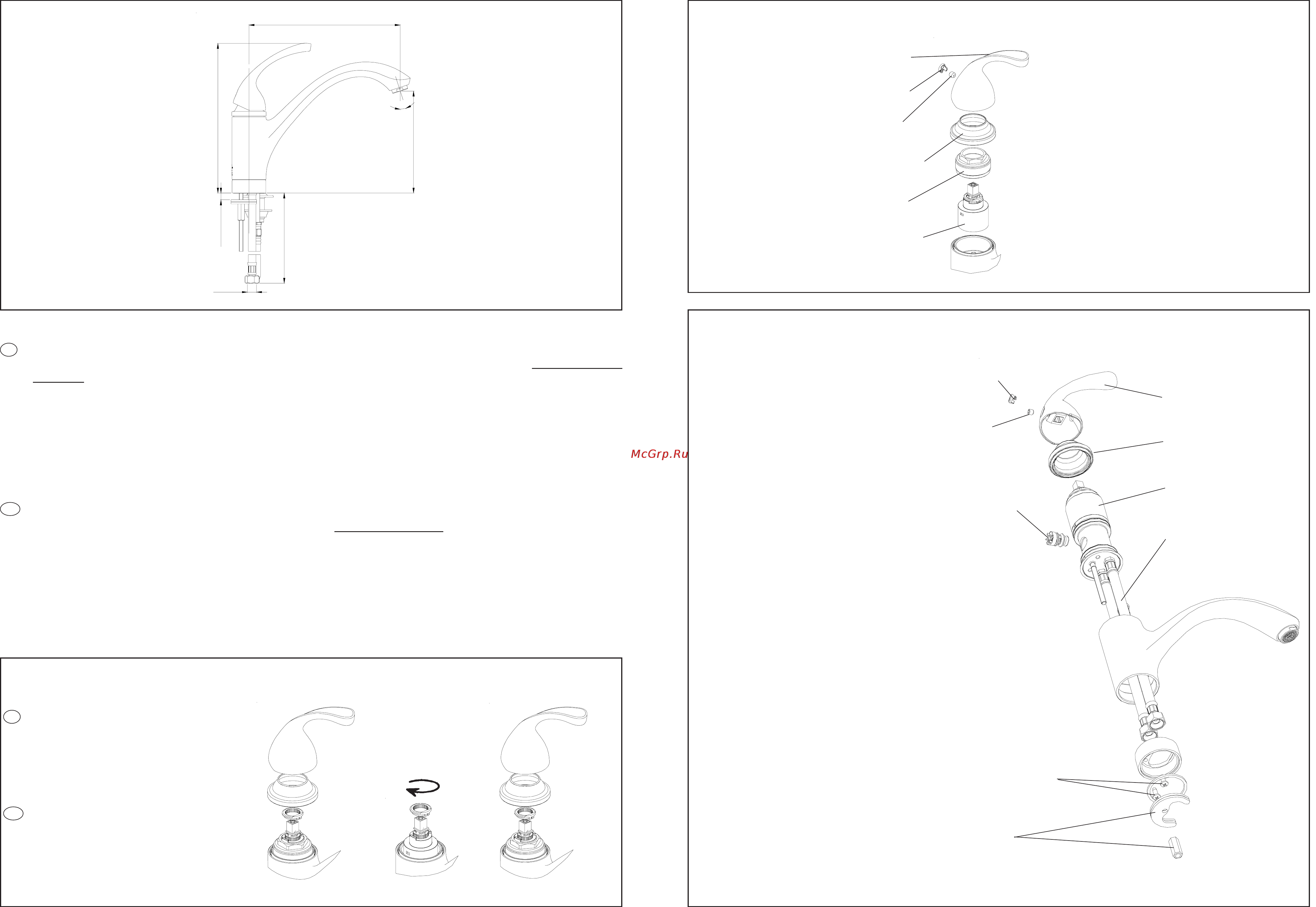

CONSEILS A L'INSTALLATION / INSTALLATION INSTRUCTIONS

E10415-..

REMPLACEMENT DE LA CARTOUCHE / REPLACEMENT OF THE VALVE

7. Déboîter la cartouche.

Lift the valve.

8. Inserrer la nouvelle cartouche.

Install the new valve.

9. Visser l’écrou.

Tighten the nut.

10. Visser la coupelle.

Tighten the bonnet.

11. Remonter le levier, serrer la vis.

Reinstall the lever, tighten the screw.

12. Emboîter le cache.

Fit the cap and the lever together.

13. Ouvrir l’eau, vérifier le fonctionnement.

Turn on the water supplies, check the faucet.

1. Fermer les arrivées d’eau.

Turn off the water supplies

to the faucet.

2. Oter le cache.

Remove the cap.

3. Désserrer la vis du levier.

Loosen the screw.

4. Enlever le levier.

Lift the handle.

5. Dévisser la coupelle.

Loosen the bonnet.

6. Dévisser l’écrou.

Loosen the nut.

Cartouche

Valve

Coupelle

Bonnet

Vis

Screw

Levier

Lever

Ecrou

Nut

Cache

Cap

REMPLACEMENT DE L’INVERSEUR / REPLACEMENT OF THE DIVERTER

Une bague-limiteur de température

(A), clipsée sur la cartouche, permet

de limiter le déplacement du levier

vers la gauche, et de diminuer ainsi la

température de l’eau chaude. (selon

➀➁➂➃➄)

A temperature-control ring (A)

attached to the valve will control

leftward lever movement and thus

adjust the temperature of hot and cold

water. (according to ➀➁➂➃➄)

➀

➛

➙

➂

➙

➁

➙

➃

REGLAGE DE LA TEMPERATURE / ADJUSTING TEMPERATURE

Coupelle

Bonnet

Vis

Screw

Levier

Lever

Cache

Cap

Fourreau

Sleeve

Inverseur

Diverter

Flexibles

Hoses

2 vis du fourreau

2 Screws of the

Sleeve

Fixation

1. Fermer les arrivées d’eau.

Turn off the water supplies to the

faucet.

2. Déconnecter les flexibles.

Disconnect the hoses.

3. Démonter la robinetterie de sur l’évier.

Remove the faucet from the sink.

4. Dévisser les 2 vis de fixation sous le

fourreau.

Loosen 2 screws of fixation under the

sleeve.

5. Sortir le fourreau.

Extract the sleeve.

6. Extraire l’inverseur.

Lift the diverter.

7. Inserrer le nouvel inverseur.

Install the new diverter.

8. Repositionner le fourreau.

Go back the sleeve.

9. Visser les 2 vis de fixation sous le

fourreau.

Tighten 2 screws of fixation under the

sleeve.

10. Remonter la robinetterie sur l’évier.

Install the faucet on the sink.

11. Connecter les flexibles.

Connect the hoses.

12. Ouvrir l’eau, vérifier le fonctionnement.

Turn on the water supplies, check the

faucet.
