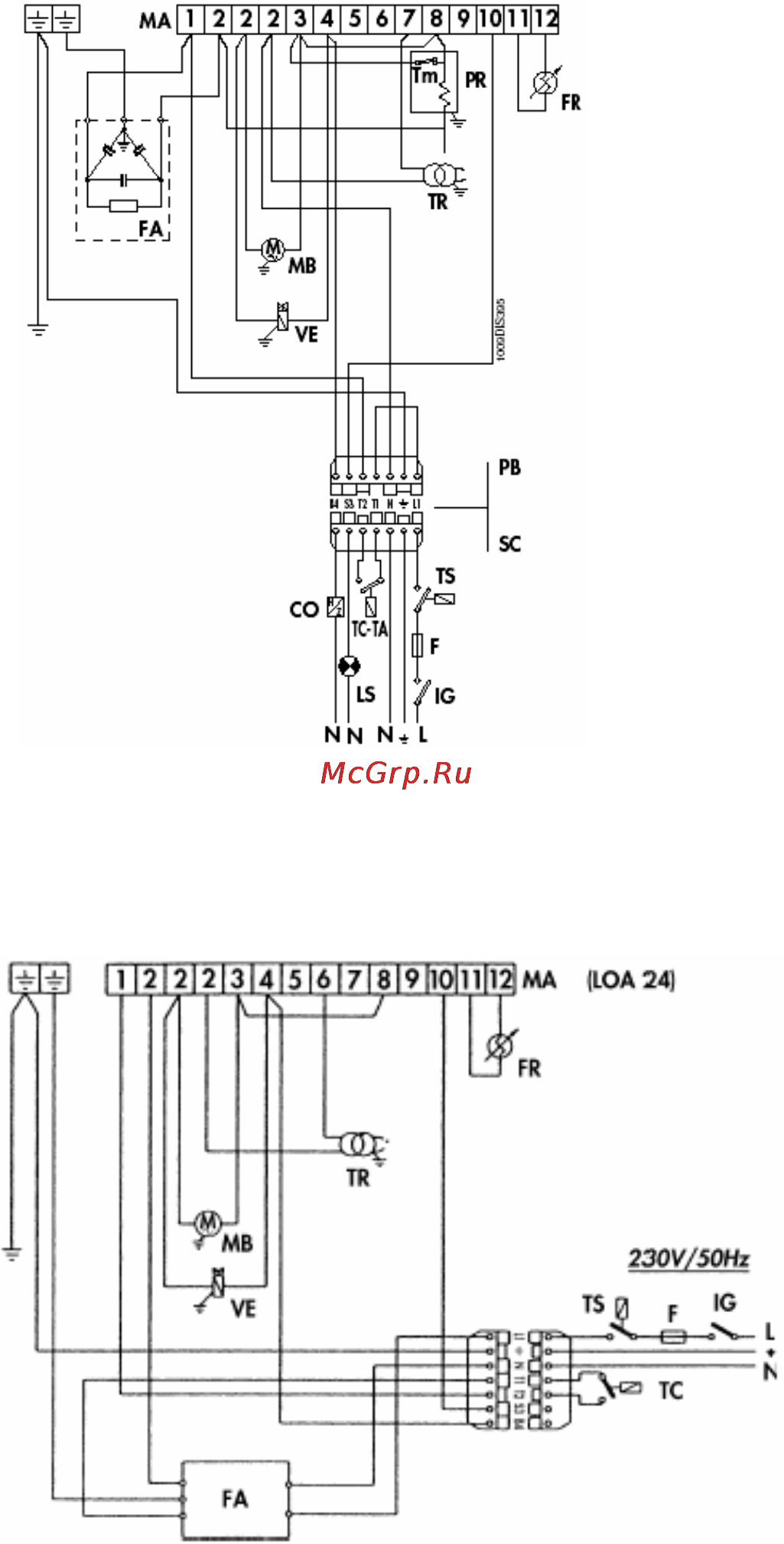

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Наладчик обязан проконтролировать следующие электрические соединения:
- линия питания,
- линия термостата,
- возможная лампочка блокировки / или счетчик времени.
ВНИМАНИЕ:
-не путать нейтраль и фазу,
-надежно заземлить,
-мост 3-8 на основании LOA существует лишь на моделях без устройства
предварительного нагрева.
ECO/5-5R ECO 7-7R
CO счетчик времени
F предохранитель
FR фоторезистор
IG главный выключатель
LS предохранительная лампочка
MB двигатель горелки
PB разъем горелки
PR устройство предварительного
нагрева
SC разъем котла
ТА-ТС термостат котла внешний
ТР трансформатор зажигания
TS предохранительный термостат
Тm термостат миним.
предварительного подогрева
VE электромагнитный клапан
ЕСО10
F предохранитель
FR фоторезистор
IG главный выключатель
LS предохранительная
лампочка
MA контрольная коробка
MB двигатель горелки
TC термостат котла внешний
TR трансформатор
зажигания
TS предохранительный
термостат
VE электромагнитный
клапан
