2.5 Устройство аппарата

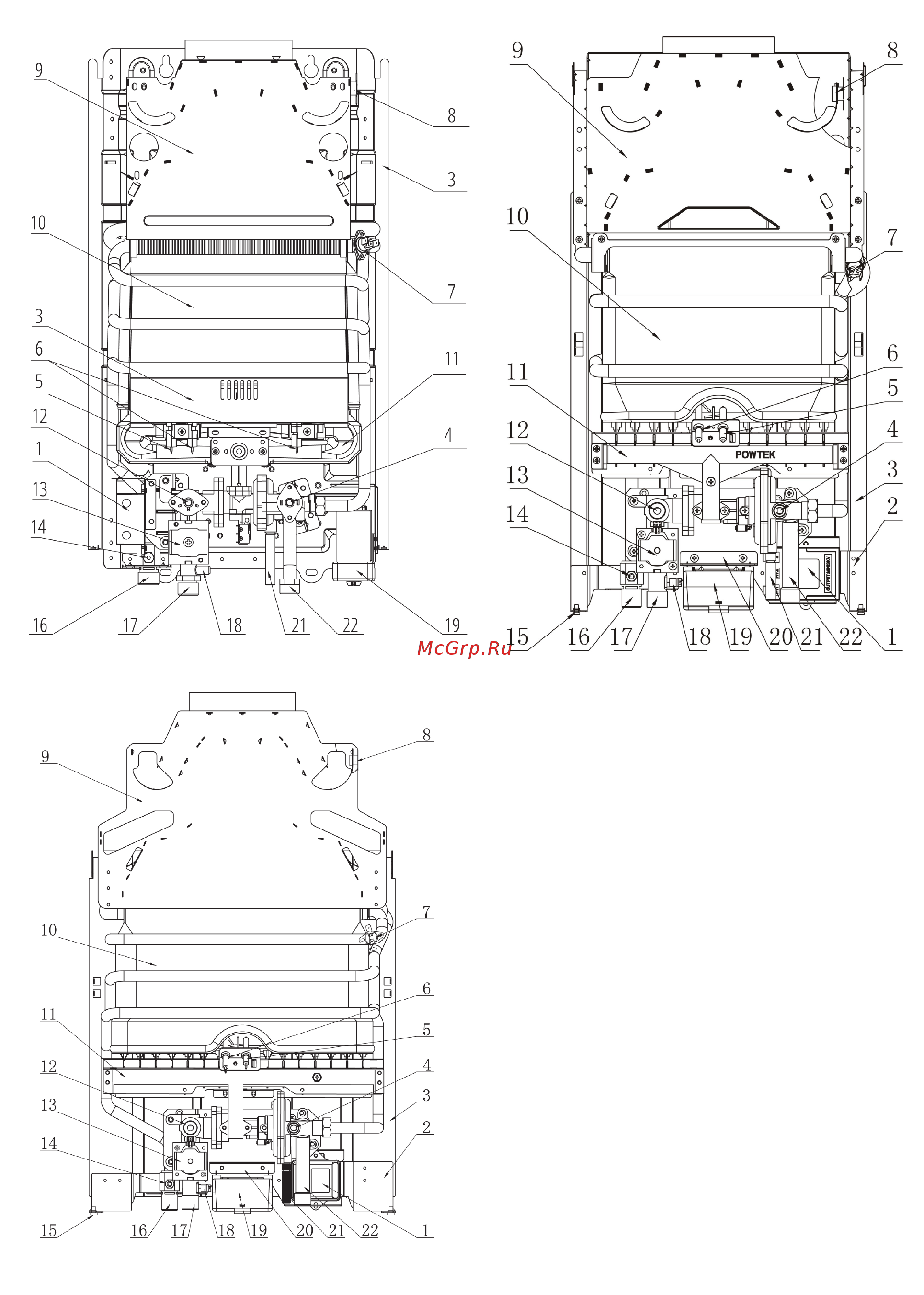

Внутреннее устройство аппарата показано на Рис. 2.

1 - блок управления электронный;

2 - кронштейн жесткости;

3 - задняя стенка;

4 - Водяной узел с регулятором

расхода воды;

5 - датчик наличия пламени;

6 - свеча розжига;

7 - термореле (датчик перегрева воды);

8 - термореле (датчик наличия тяги);

9 - газоотводящее устройство;

10 - теплообменник;

11 - горелка;

12 - газовый узел с регулятором расхода газа;

13 - клапан электромагнитный;

14 - датчик температуры воды;

15 - винт крепления облицовки (М5х8);

16 - штуцер отвода горячей воды;

17 - штуцер подвода газа;

18 - штуцер замера давления газа;

19 - отсек батарейный;

20 - козырек защитный;

21 - пробка для слива воды;

22 - штуцер подвода холодной воды;

Рис. 2 Внутреннее устройство аппаратов
