1 – регулятор расхода воды;
2 – регулятор расхода газа;
3 – дисплей температуры воды;
4 – узел водогазовый;
5 – горелка;
6 – вход холодной воды;
7 – вход газа;
8 – выход горячей воды;
9 – газоотводящее устройство;
10 – свеча;
11 – датчик наличия пламени;
12 – теплообменник;
13 – клапан электромагнитный;
14 – отсек батарейный;
15 – блок управления электронный;
16 – термореле (датчик тяги);
17 – микровыключатель;
18 – датчик температуры воды;
19 – термореле (датчик перегрева воды);
20 – пробка для слива воды;
21 – штуцер для замера давления газа;
22 – узел водяной;
23 – фильтр очистки воды;
24 – ограничитель расхода воды;
25 – мембрана;
26 – штуцер Вентури;
27 – выход воды на теплообменник;
28 – узел газовый;
29 – фильтр очистки газа;
30 – клапан газовый;
31 – выход газа на горелку.

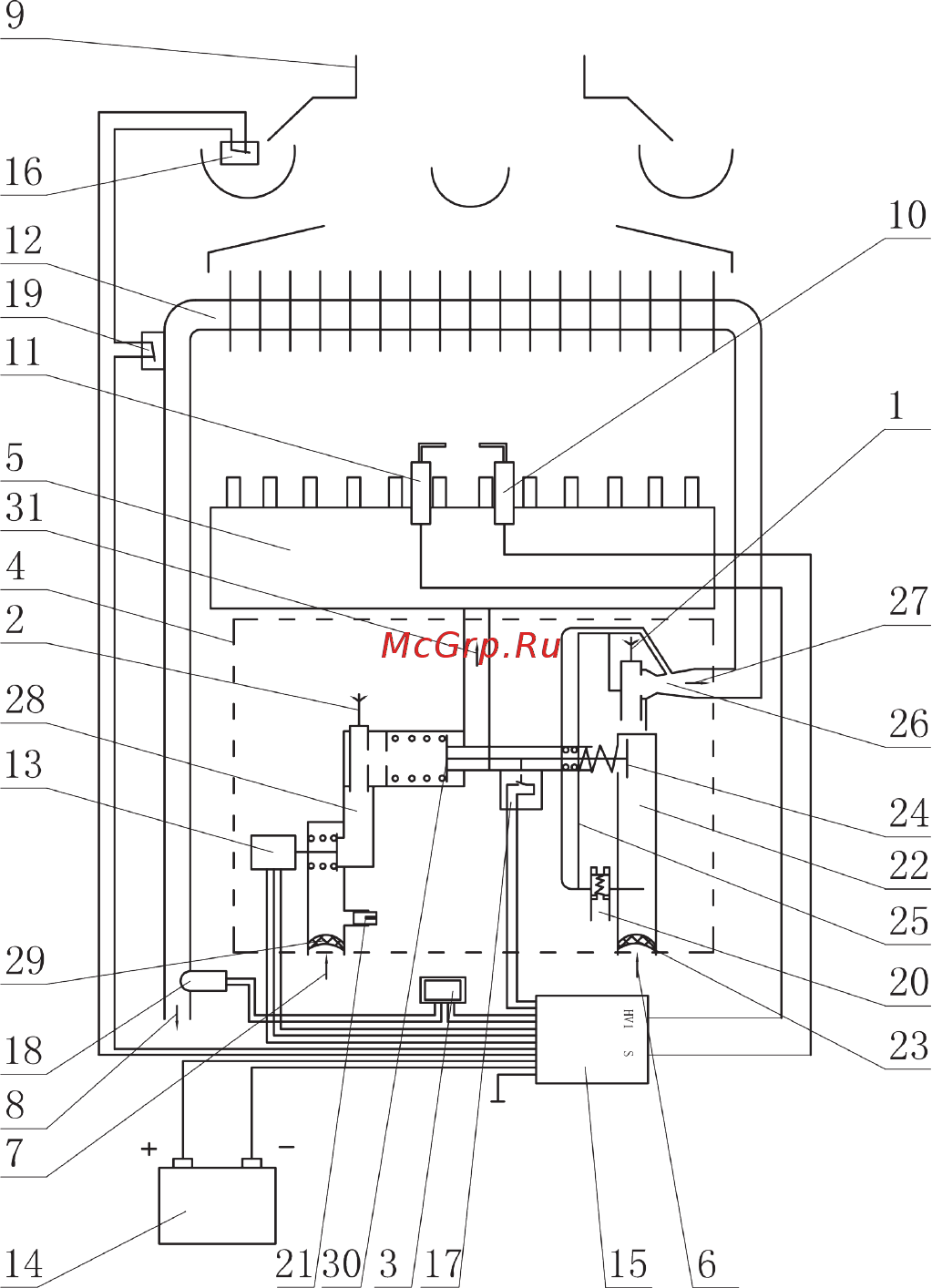

Рисунок 3. Функциональная схема аппарата
3.1.2 Для включения аппарата необходимо:
а) открыть запорный вентиль холодной воды, установлен-ный перед входом в аппарат, при
этом кран горячей воды должен быть закрыт;
б) открыть запорный кран на газопроводе перед аппаратом;
в) повернуть ручки 2 и 3 (см. рис 4) в положение минимального расхода газа и воды.
г) открыть кран горячей воды. Во время протока воды должен произойти искровой разряд
между свечей розжига (6) и горелкой ( 11) (см. рис.2);
3.2 Регулирование температуры и расхода воды
3.2.1 Аппарат имеет ручную регулировку расхода воды и расхода газа (Рис.4). Температура
воды на выходе аппарата отображается на двухразрядном цифровом дисплее (1),
установленном в декоративной накладке на облицовке аппарата.
Ручкой расхода воды (2) производится уменьшение или увеличение расхода воды проходящей
через аппарат в диапазоне от 5 л/мин до 11 л/мин.
Кроме того, ручкой расхода воды производится настройка аппарата на входное давление
воды. Поворот ручки от положения «Минимальный расход» к положению «Максимальный
расход» увеличивает порог включения аппарата с 2,5 л/мин до 6 л/мин.
Положение регулятора расхода воды должно обеспечивать работу аппарата (водонагреватель
