5.2.6 Устанавливать аппарат необходимо на несгораемых стенах (кирпичные, бетонные,

облицованные керамической плиткой или без нее).

5.2.7 Перед установкой аппарата на стену из трудновоспламеняемого материала необходимо

предварительно установить огнеупорную плиту. Огнеупорная плита должна выступать

за габариты корпуса аппарата не менее чем на 150 мм с каждой стороны и не менее 300

мм сверху и снизу (см. рис.8). Расстояние от боковых

поверхностей аппарата до трудновоспламеняемых стен

без применения огнеупорных плит должно быть не менее

250 мм. При уменьшении указанного расстояния до 150

мм необходимо установить огнеупорные плиты на стены.

При установке аппарата на несгораемых стенах устройство

изоляции не требуется.

5.2.8 Запрещается установка аппарата на деревянных

стенах, оштукатуренных стенах, имеющих деревян-

ную основу, на стенах, покрытых легко возгораемыми

материалами.

5.2.9 Запрещается устанавливать аппарат над источни-

ком тепла или открытого пламени (например, над газовой

плитой, электрическими нагревательными приборами).

5.2 Монтаж аппарата

5.2.1 Аппарат рекомендуется устанавливать на такой высоте, чтобы смотровое окно

находилось на уровне глаз потребителя.

5.2.2 Для осуществления сервисного обслуживания при установке аппарата необходимо

выдержать следующие зазоры:

• расстояние от боковой поверхности аппарата до боковой стены не менее 150 мм;

• свободное пространство перед лицевой поверхностью аппарата должно быть не менее 600

мм.

5.2.3 Аппарат навешивается на закрепленные в стене кронштейны (прилагаются к изделию),

с помощью монтажных отверстий на каркасе.

5.2.4 Габаритные и присоединительные размеры для подсоединения трубопроводов

подвода газа, подвода и отвода воды, отвода продуктов сгорания через газоотводящую трубу

приведены на рис. 1.

5.2.5 Водонагреватель необходимо подсоединять к дымоходу с хорошей тягой (разряжение

1,96…29,4 Па) и как можно ближе к дымоходу, (требования к установке изложены в п. 5.6)

Один из доступных методов проверки наличия тяги в дымоходе показан на рисунке 7.

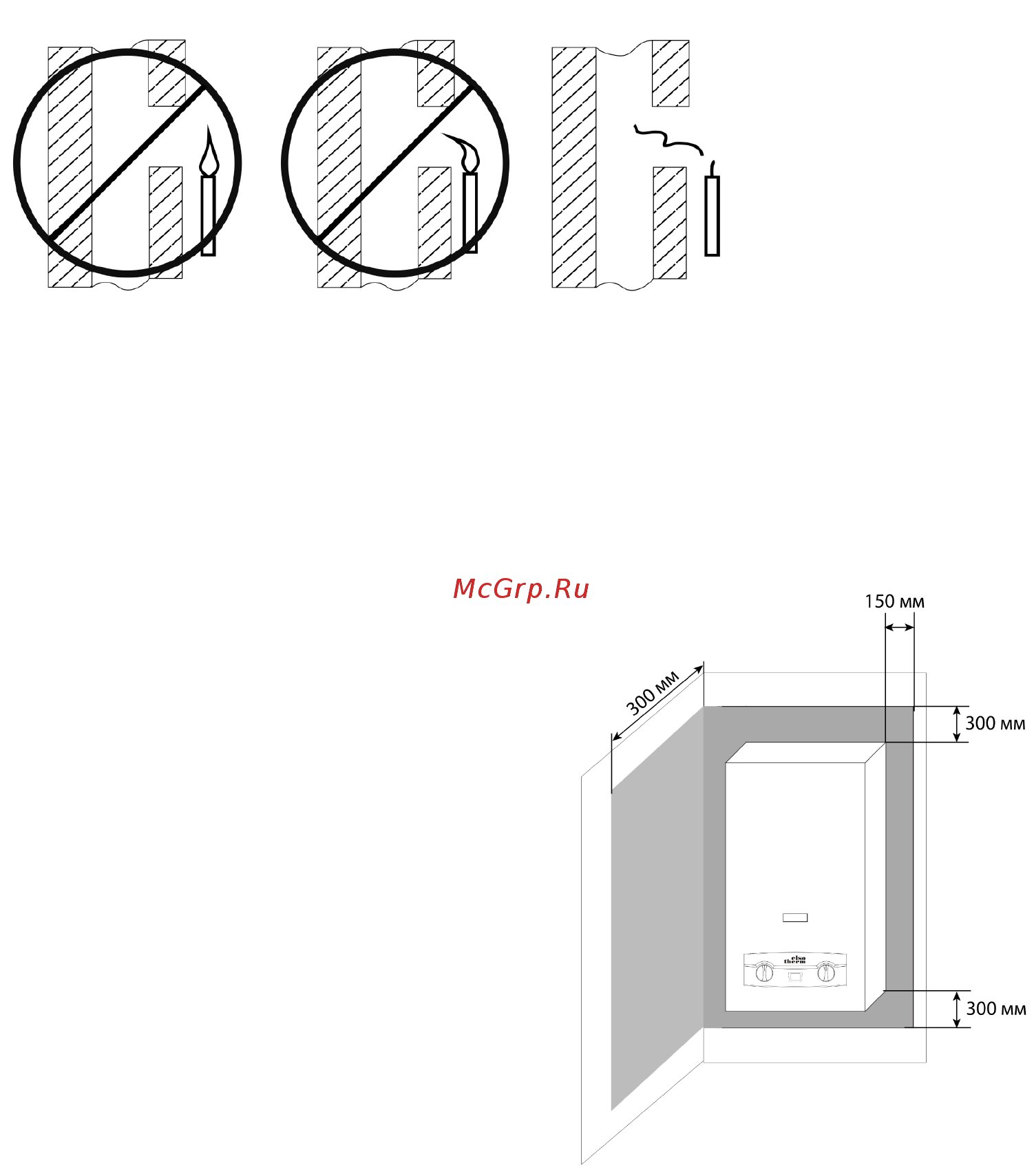

Рисунок 7. Способ проверки тяги дымоходов

Рисунок 8. Установка аппарата на стене
