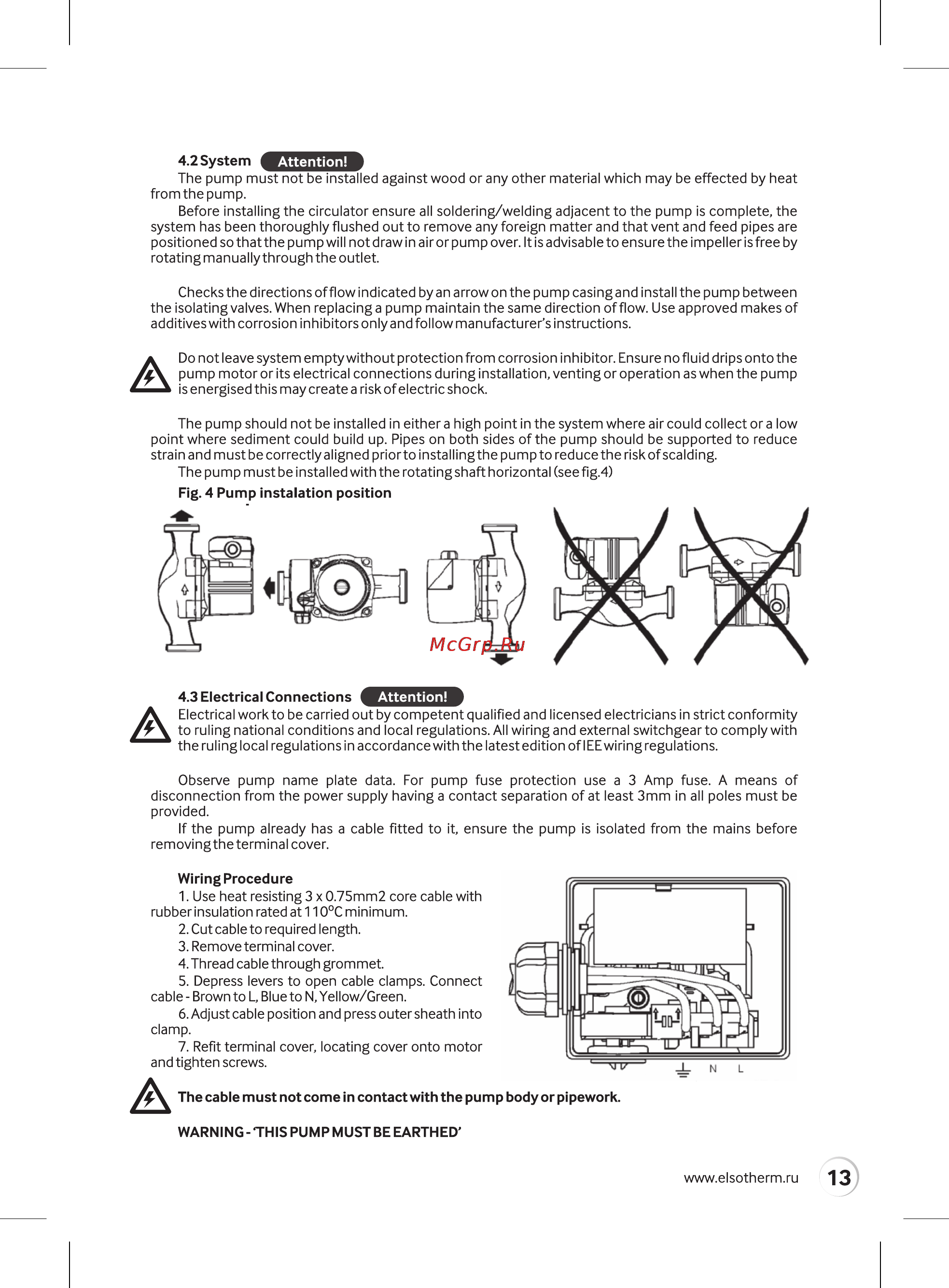

Attention J The pump must not be installed against wood or any other material which may be effected by heat from the pump Before installing the circulator ensure all soldering welding adjacent to the pump is complete the system has been thoroughly flushed out to remove any foreign matterand that vent and feed pipes are positioned so that the pump will not draw in air or pump over It is advisable to ensure the impeller is free by rotating manually through the outlet Checks the directions of flow indicated by an arrow on the pump casing and install the pump between the isolating valves When replacing a pump maintain the same direction of flow Use approved makes of additives with corrosion inhibitors onlyand follow manufacturer s instructions A Do not leave system empty without protection from corrosion inhibitor Ensure no fluid drips onto the pump motor or its electrical connections during installation venting or operation as when the pump A J is energised this may create a risk of electric shock The pump should not be installed in either a high point in the system where air could collect or a low point where sediment could build up Pipes on both sides of the pump should be supported to reduce strain and must be correctly aligned priorto installing the pump to reduce the risk of scalding The pump must be installed with the rotating shaft horizontal see fig 4 Fig 4 Pump instalation position 4 3 Electrical Connections Attention Electrical work to be carried out by competent qualified and licensed electricians in strict conformity to ruling national conditions and local regulations All wiring and external switchgear to comply with the ruling local regulations in accordance with the latest edition of I EE wiring regulations Observe pump name plate data For pump fuse protection use a 3 Amp fuse A means of disconnection from the power supply having a contact separation of at least 3mm in all poles must be provided If the pump already has a cable fitted to it ensure the pump is isolated from the mains before removingthe terminal cover Wiring Procedure 1 Use heat resisting 3 x 0 75mm2 core cable with rubber insulation rated at 110 C minimum 2 Cut cable to required length 3 Remove terminal cover 4 Thread cable through grommet 5 Depress levers to open cable clamps Connect cable Brown to L Blue to N Yellow Green 6 Adjust cable position and press outer sheath into clamp 7 Refit terminal cover locating cover onto motor and tighten screws A The cable must not come in contact with the pump body or pipework WARNING THIS PUMP MUST BE EARTHED www elsotherm ru 13
