поршень находится в верхней мертвой точке (положение поршня отчетливо видно через

отверстие свечи зажигания (Рис. 31);

· оба коромысла свободно перемещаются, а клапаны находятся в закрытом положении.

В противном случае необходимо повторить операции этапа 6.

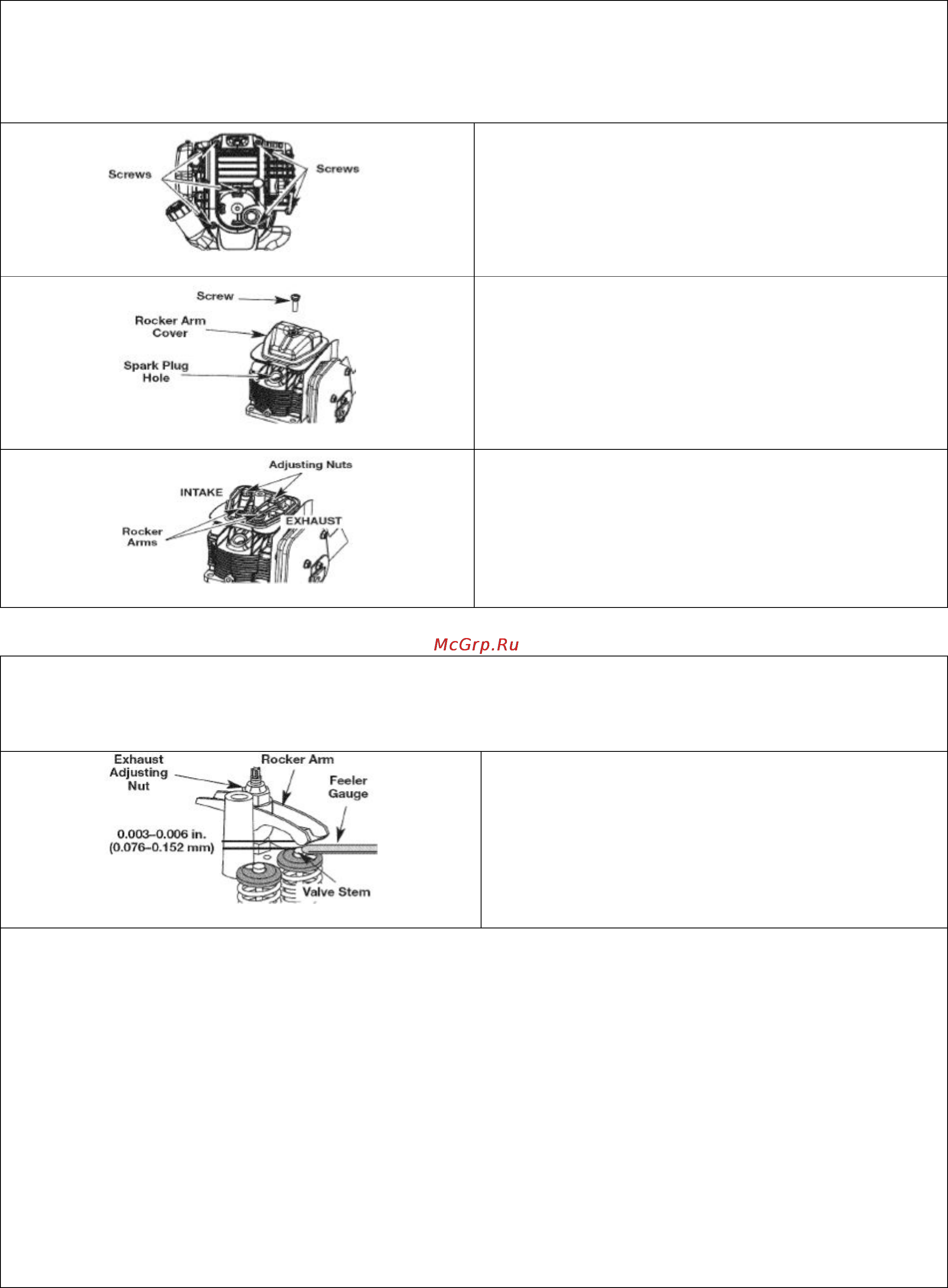

Рис. 30

Screws – винты

Рис. 31

Rocker Arm Cover – крышка коромысла

Spark Plug Hole – отверстие свечи зажигания

Screw – винт

Рис. 32

Adjusting Nuts – регулировочные гайки

INTAKE – впускной клапан

Rocker Arms – коромысло клапана

EXHAUST – выпускной клапан

7. Поместите щуп между коромыслом и возвратной пружиной клапана. Определите значение зазора

между самим клапаном и штоком клапана (Рис.33). Замеры проводятся как на впускном, так и на

выпускном клапане.

Exhaust Adjusting Nut – гайка регулировки зазора

в выпускном клапане

Rocker Arm – коромысло клапана

Feeler Gauge – щуп

Valve Stem – шток клапана

Рекомендуемое значение зазора для впускного и выпускного клапанов составляет

0,003

–

0,006 дюйма

(0,076 – 0,152 мм). Для измерения зазора используется стандартный автомобильный щуп толщиной

0,005 дюйма (0,127 мм). Щуп должен проходить между коромыслом и штоком клапана без заедания

при приложении небольшого усилия (см. Рис. 32 и 33).

8. Если значение зазора выходит за рамки диапазона, предусмотренного спецификацией:

a поверните регулировочную гайку при использовании ключа размером 5/16 дюйма (8мм) или

накидной головки (Рис. 33);

· поверните регулировочную гайку по часовой стрелке, чтобы увеличить зазор;

· поверните регулировочную гайку против часовой стрелки, чтобы уменьшить зазор;

b проверьте значение зазора и отрегулируйте последний в нужную сторону.

9. Установите на место крышку коромысла клапана, используя новое уплотнительное кольцо.

Затяните винт динамометрическим ключом с крутящим моментом 20-30 фунтов/дюйм (2,2-3,4 Н/м).

10. Проверьте и установите на место свечу зажигания. Ознакомьтесь с инструкциями раздела Замена

свечи зажигания.

11. Подсоедините провод свечи зажигания.
