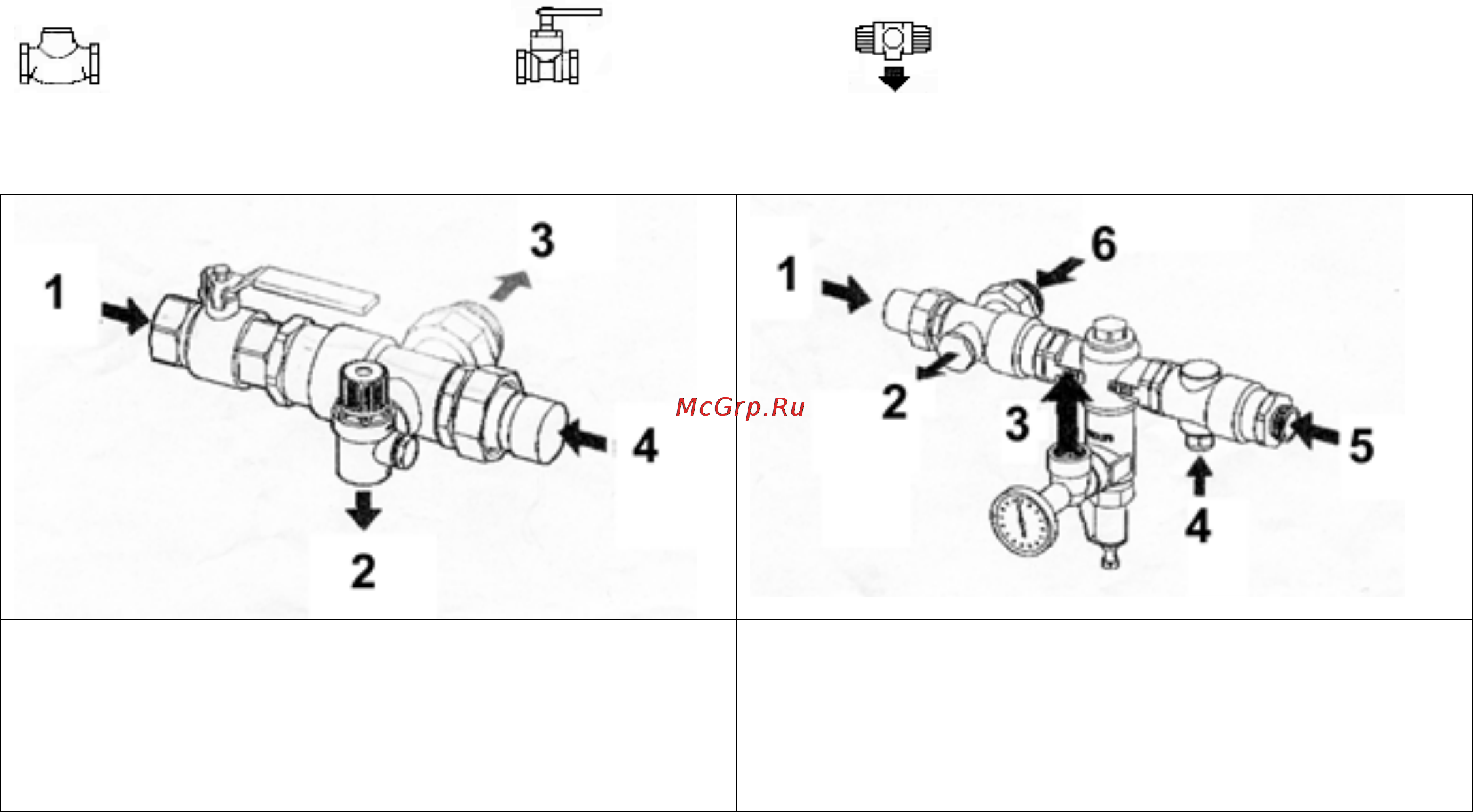

Клапан невозвратный Кран запорный Клапан предохранительный
Впускной комплект KV-set. Выпускной комплект BS-set.
1. Подвод холодной воды.
2. Слив с предохранительного клапана.
3. Подсоединение к патрубку водонагревателя.
4. Патрубок для параллельного подключения
водонагревателей и сливное отверстие.
1. Отвод горячей воды.
2. Заглушка для впуска воздуха при порожнении.
3. Выход смешанной воды.
4. Подвод циркуляционной воды
5. Подвод холодной воды для смешения.
Гидравлическое подключение водонагревателя.
- Установите анод в отверстие ¾" в верху водонагревателя
- Для оптимальной работы прибора необходимо подсоеденить его к постоянному источнику подачи холодной
воды.
- На патрубок подачи холодной воды, расположенный внизу прибора, необходимо установить впускной комплект
клапанов типа КV-set, в состав которого входит запорный клапан, невозвратный клапан и предохранительный
клапан.
- При использовании нескольких водонагревателей для безопасной работы необходимо устанавливать впускной
комплект клапанов на каждый прибор.
- Отвод горячей воды осуществляется от патрубка, расположенного наверху прибора.
- Дополнительно на патрубок отвода горячей воды можно установить выпускной комплект клапанов BS-set,
состоящий из термосмесительного и невозвратного клапанов.
- При использоваии нескольких водонагревателей можно устанавливать один выпускной комплект клапанов BS-
set.
- Если возможно проведите трубы подвода и отвода воды вне анода и блока электроподключения.
- Для возможности вывода приборов по отдельности в ремонт или для технического обслуживания необходимо,
установить отсечные клапаны, обеспечив при этом правильную работу предохранительных клапанов.
- Для удобства обслуживания при проведении работ по опорожнению необходимо предусмотреть на выпускном
трубопроводе клапан для впуска воздуха.
- Подсоедините сливную трубу к предохранительному клапану (S). Труба должна обеспечить отвод воды в
фановую или дренажную систему.
- Заглушите технические отверстия ¾”(TM/TT) и (Termostat control) (Заглушки в комплекте не поставляются)
- Для непосредственного электрического подключения смотрите схемы в данной инструкции и на обратной
стороне крышки блока электроподключения (L).
- Установите в отверстие №3 предохранительный клапан по давлению и температуре, согласно инструкции
прилагаемой к клапану.
Рекомендации:
- Для облегчения дренажа водонагревателя установите Т – образную трубку между патрубком водонагревателя и
впускным комплектом клапанов. Присоедените дренажный трубопровод водонагревателя к Т – образной трубке и
установите спускной вентиль.
В штатном комплекте клапанов KV-set предусмотрена заглушка на сливном отверстии. Вместо заглушки можно
установить спускной вентиль.
