![OSO 17S 3000 Инструкция по эксплуатации онлайн [4/8] 157026](/views2/1172243/page4/bg4.png)
Клапан невозвратный Кран запорный Клапан предохранительный
B.
C.

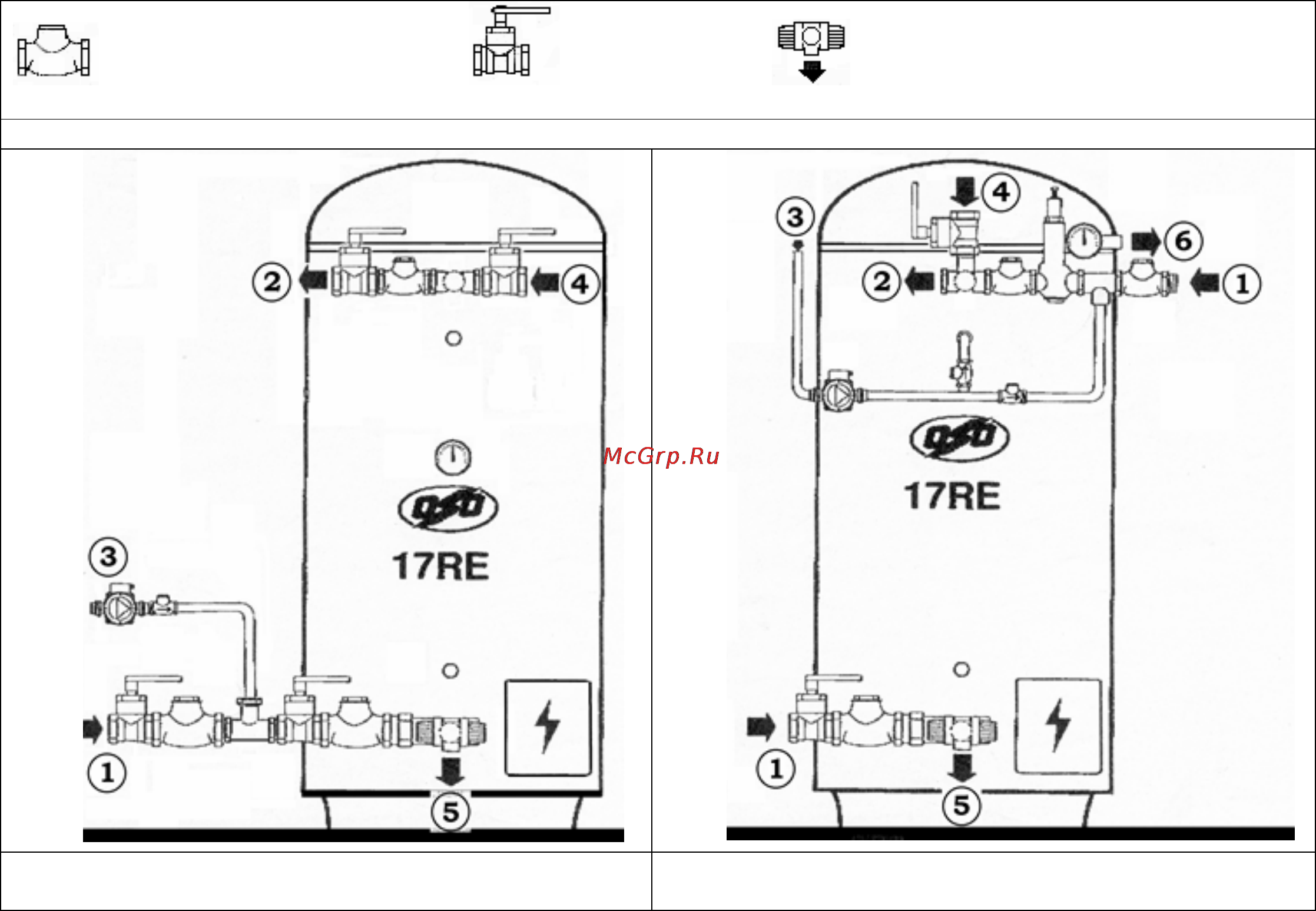

Схема подключения с циркуляцией горячей
воды
Схема подключения с термосмесительным
клапаном
1. Подвод холодной воды.
2. Отвод горячей воды.
3. Подвод циркуляционной воды.
4. Впуск воздуха (только для опорожнения).
5. Слив с дублированного предохранительного клапана на 9 Бар.
6. Отвод смешанной воды
7. Слив с водонагревателя
Гидравлическое подключение водонагревателя.
- Для оптимальной работы прибора необходимо подсоединить его к постоянному источнику подачи холодной
воды.
- На патрубок подачи холодной воды, расположенный внизу прибора, необходимо установить впускной комплект
клапанов типа КV-set, в состав которого входит запорный клапан, невозвратный клапан и предохранительный
клапан.
- При использовании нескольких водонагревателей для безопасной работы необходимо устанавливать впускной
комплект клапанов на каждый прибор.
- Отвод горячей воды осуществляется от патрубка
, расположенного наверху прибора.
- Дополнительно на патрубок отвода горячей воды можно установить выпускной комплект клапанов BS-set,
состоящий из термосмесительного и невозвратного клапанов.
- При использоваии нескольких водонагревателей можно устанавливать один выпускной комплект клапанов BS-
set.
- Если возможно проведите трубы подвода и отвода воды вне блока электроподключения.
- Для возможности вывода приборов по
отдельности в ремонт или для технического обслуживания необходимо,
установить отсечные клапаны, обеспечив при этом правильную работу предохранительных клапанов.
- Для удобства обслуживания при проведении работ по опорожнению необходимо предусмотреть на выпускном
трубопроводе клапан для впуска воздуха.
- Подсоедините сливную трубу к предохранительному клапану (S). Труба должна обеспечить отвод воды в
фановую
или дренажную систему.
- Заглушите технические отверстия под термометр и температурный датчик котельного оборудования (Заглушки в
комплекте не поставляются)
- Для непосредственного электрического подключения смотрите схемы в данной инструкции и на обратной
стороне крышки блока электроподключения (L).
