Инструкция по эксплуатации и техобслуживанию. Триммер-кусторез. Стр. 7
Перед началом регулировки или ремонта оборудования необходимо
отключить питающий провод.
Проверка состояния оборудования на его безопасность и эффективную
работу должна производиться периодически. Полная проверка
оборудования должна производиться торговым представителем.
Оборудование должно храниться подальше от огня и от источников
возможного искрообразования.
ВНИМАНИЕ: Даже если режущие элементы не вращаются, они все равно
представляют опасность.

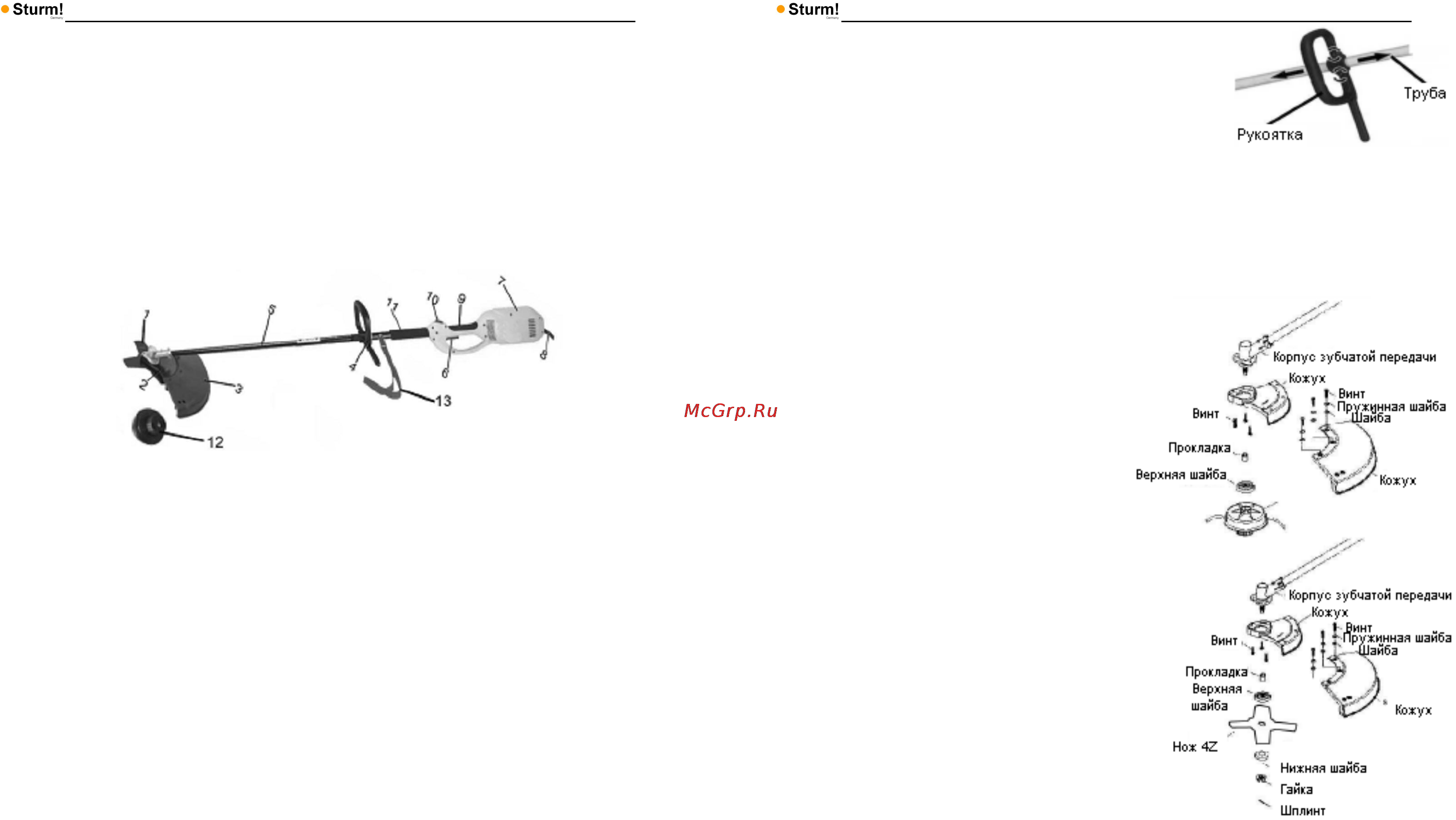

Описание основных узлов
1. Нож 4z
2. Металлический экран
3. Защитный кожух
4. Рукоятка
5. Соединительная труба
6. Переключатель
7. Корпус
8. Кабель
9. Ручка с мягким покрытием
10. Выключатель питания
11. Поропласт
12. Барабан (режущая головка)
13. Вспомогательный ремень
Инструкция по эксплуатации и техобслуживанию. Триммер-кусторез. Стр. 8
УСТАНОВКА РУКОЯТКИ
Установить рукоятку в трубу.
Совместить отверстия рукоятки и
трубы. Закрутить винт и затянуть его
гайкой. Вставить рукоятку в
кронштейн и отрегулировать ее
положение, после чего затянуть два
болта.
Примечание: расстояние между
кронштейном и рукояткой должно
составлять, как минимум, 200 мм.
УСТАНОВКА ПЛАСТМАССОВОГО
ЭКРАНА
(для использования нейлонового
жгута)
Установить металлический кожух
на корпус зубчатого редуктора. С
помощью трех винтов закрепить
пластмассовый экран на
металлическом кожухе.
УСТАНОВКА РЕЖУЩЕЙ ГОЛОВКИ
Вставить прокладку в корпус
зубчатой передачи. Совместить
отверстие переходной шайбы с
отверстием вала и вставить
фиксирующее приспособление.
Закрутить режущую головку на вал
(поворачивая против часовой
стрелки) до упора. Снять
фиксирующее приспособление.
Закрутить гайку.
УСТАНОВКА КОЖУХА И НОЖА
Установить металлический кожух
на корпус зубчатой передачи и
закрепить его с помощью трех
винтов.
Вставить прокладку в корпус
зубчатой передачи. Установить
металлический нож между верхней
шайбой и нижней шайбой и закрепить
с помощью гайки. Вставить шплинт.
