14. ДЕТАЛИ СБОРКИ ТРИММЕРА «ТЭ-400/30» и «ТЭ-450/35»

*- номер позиции на схеме сборки

№* Наименование детали

Код детали

Модель триммера

ТЭ-400/30 ТЭ-450/35

1 Кнопка блокировки выключателя 134779 134845

2 Пружина 1 134780 134846

3 Рукоятка (левая часть) 134781 134847

4 Зажим шнура питания 134782 134848

5 Кнопка выключателя 134783 134849

6 Винт ST2.9X16 134784 134850

7 Пружина 2 134785 134851

8 Выключатель 134786 134852

9 Емкость 134787 134853

10 Контакт 134788 134854

11 Трубка 134789 134855

12 Муфта шнура питания 134790 134856

13 Шнур питания 134791 134857

14 Наклейка 134792 134858

15 Рукоятка (правая часть) 134793 134859

16 Винт ST3.9X16 134794 134860

17 Гайка М6 134795 134861

18 Кнопка 134796 134862

18,1 Болт 134797 134863

19 Рукоятка

дополнительная 134798 134864

20 Штанга телескопическая 134799 134865

21 Винт ST2.9X16 134800 134866

22 Кольцо позиционирующее 134801 134867

23 Пружина 134802 134868

24 Крепление 134803 134869

25 Конденсатор 134804 134870

26 Разъем 134805 134871

27 Логотип 134806 134872

28,1 Гайка М8 134807 134873

28,2 Втулка 134808 134874

28,3 Кронштейн ролика 134809 134875

28,4 Ролик ограничительный 134810 134876

28,5 Болт М8х25 134811 134877

29 Винт 134812 134878

33 Кожух защитный 134813 134879

34 Нож 134814 134880

35 Кожух ножа 134815 134881

36 Наклейка 134816 134882

37 Кожух мотора (правый) 134817 134883

38 Резиновый блок 134818 134884

39 Кожух мотора (левый) 134819 134885

40 Пружина поворотная 134820 134886

41 Кнопка

поворота 134821 134887

44,1 Заклепка (медная) 134822 134888

44,2 Корпус катушки 134823 134889

44,3 Пружина 134824 134890

44,4 Колпачок 134825 134891

44,5 Шпулька 134826 134892

44,6 Зажим 134827 134893

44,7 Кожух катушки 134828 134894

45 Леска 134829 134895

46,1 Гайка 134830 134896

46,2 Щеткодержатель 134831 134897

46.3.1 Щетка угольная 134832 134898

46.3.2 Пружина (угольной щетки) 134833 134899

46.3.3 Крышка щеткодержателя 134834 134900

46,4 Скоба передняя 134835 134901

46,5 Подшипник608ZZ 134836 134902

46,6 Ротор 134837 134903

46,7 Статор 134838 134904

46,8 Скоба задняя 134839 134905

46,9 Шайба 134840 134906

46,10 Шайба 134841 134907

46,11 Болт M4X85 134842 134908

48 Пластина 134843 134909

49 Полоса дл.3м 134844 134910

50 Катушка в сборе 56499 56499

Шпулька с леской в сборе 56498 56498

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключайте

триммер к сети питания до тех пор,

пока внимательно не ознакомитесь с

изложенными в «Руководстве» реко-

мендациями.

ЗАПРЕЩАЕТСЯ работать с триммером

в утомленном или болезненном состо-

янии, а также в состоянии алкогольно-

го или наркотического опьянения.

ВНИМАНИЕ! В процессе работы с

триммером не допускайте нахождения

в рабочей зоне детей, посторонних

лиц и животных. Они могут быть трав-

мированы выбросом камней или иных

предметов.

4.1. Ознакомьтесь с назначением, прин-

ципом действия, приемами работы и

максимальными возможностями вашего

триммера.

4.2. Для подключения триммера к элек-

трической сети используйте удлинитель,

оснащенный специальными брызгоза-

щитными разъемами. Не допускайте не-

правильной эксплуатации шнура питания

и удлинителя. Не тяните за шнур при от-

соединении вилки от розетки. Оберегайте

шнур от скручивания, заломов, нагрева-

ния, попадания масла, воды и повреж-

дения об острые кромки. Не используйте

шнур питания триммера с повреждённой

изоляцией.

ЗАПРЕЩАЕТСЯ эксплуатация тримме-

ра в условиях воздействия капель и

брызг (на открытых площадках во вре-

мя дождя и после), вблизи воспламе-

няющихся жидкостей или газов, а так

же в условиях чрезмерной запылённо-

сти воздуха.

4.3. Не подвергайте триммер воздей-

ствию резких температурных перепадов,

способных вызвать образование конден-

сата на деталях электродвигателя. Ре-

комендуется не включать его в течение.

времени достаточного для

устранения

конденсата.

ВНИМАНИЕ! Во время работы с элек-

трическим триммером избегайте со-

прикосновения с заземлёнными по-

верхностями.

4.4. Перед первым включением тримме-

ра обратите внимание на правильность

сборки и надежность установки всех ком-

плектующих единиц.

4.5. Проверьте работоспособность вы-

ключателя, состояние рабочего органа и

защитных приспособлений. При необхо-

димости обратитесь в специализирован-

ный Сервис-центр уполномоченный ООО

«ЭНКОР-Инструмент-Воронеж».

4.6. Используйте триммер только по на-

значению. Применяйте оснастку, пред-

назначенную для работы с триммером.

Не допускается самостоятельное прове-

дение модификаций триммера, а также

использование триммера для работ, не

регламентированных данным «Руковод-

ством».

4.7. Во избежание получения травмы при

работе с триммером надевайте

защитные

очки или маску, перчатки, облегающую

одежду и прочную обувь.

4.8. Не допускайте повреждения элек-

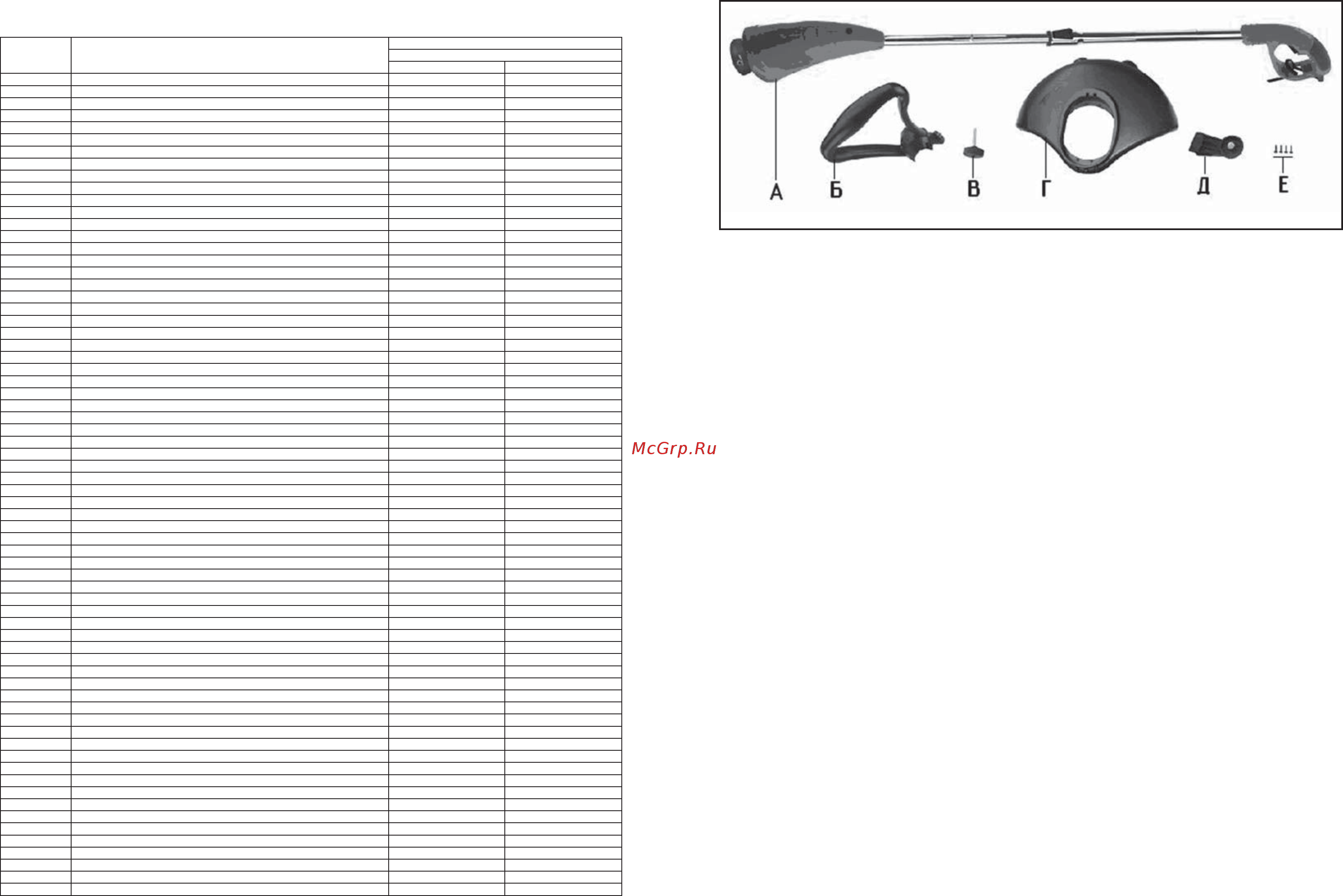

Рис. 1
