3. Присоедините шланг к выпускному патрубку.
Используйте имеющиеся в продаже шланги, соединители и хомуты. Наибольшая
эффективность достигается при использовании короткого шланга большого
диаметра. При использовании длинных или узких шлангов повышается
вязкостное трение, что приводит к снижению производительности насоса.
ПРИМЕЧАНИЕ:
Надежно затяните хомут выпускного шланга во избежание отсоединения шланга
под высоким напором воды.

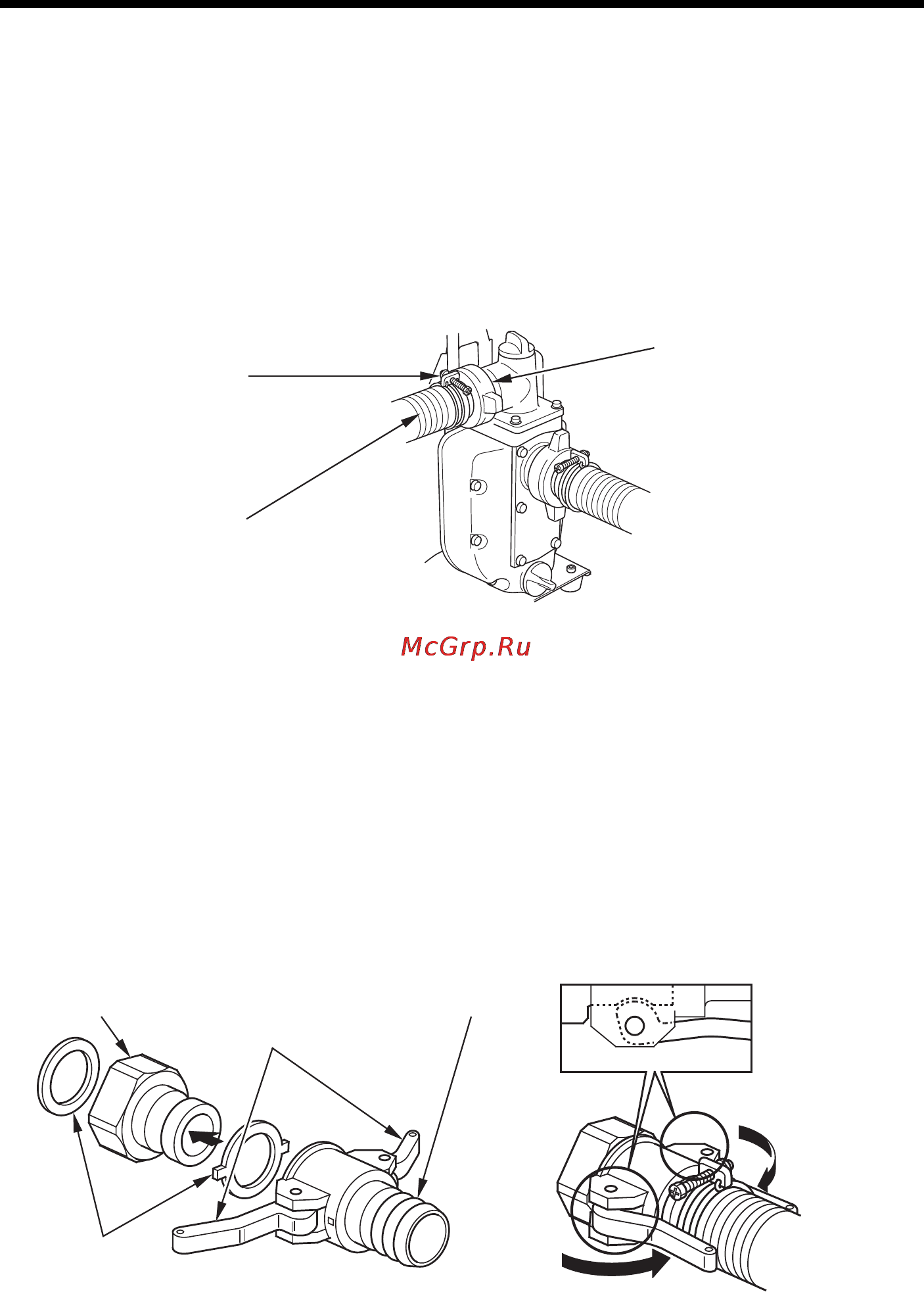

ХОМУТ ШЛАНГА
ПЕРЕХОДНИК ШЛАНГА
ВЫПУСКНОЙ ШЛАНГ
4. Установите разъемный переходник шланга (если он входит в комплект насоса).
Разъемный переходник состоит из наружной и внутренней муфты. Они могут
разъединяться при помощи имеющихся фиксаторов. Запрещается трогать
фиксаторы во время работы насоса. Устанавливать или разъединять муфты
разъемного переходника разрешается только при не работающем двигателе
насоса.
Порядок соединения:
Установите наружную муфту на внутреннюю муфту с открытыми фиксаторами,
и насадите наружную муфту до упора.
Затем нажмите на фиксаторы по направлению к шлангу, до тех пор, пока они не
коснутся наружной муфты.
ВНУТРЕННЯЯ МУФТА
ФИКСАТОРЫ
НАРУЖНАЯ МУФТА
УПЛОТНИТЕЛЬНОЕ
КОЛЬЦО
Порядок разъединения:
Разъедините муфты в порядке, обратном описанному выше порядку соединения.
