14. ДЕТАЛИ СБОРКИ ТРИММЕРА “ТЭ-1000/38»

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 134703 Шплинт 40 134742 Заклепка

2 134704 Гайка 41 134743 Штанга верхняя

3 134705 Шайба 42 134744 Ремень

4 56495 Нож 43 134745 Выключатель

5 134707 Фланец 44 134746 Болт

6 134708 Болт 45 134747 Зажим кабеля

7 134709

Кожух защитный

металлический

46 134748 Конденсатор

8 134710 Гайка 47 134749 Штифт

9 134711 Шайба 48 134750 Вал

10 134712 Втулка 49 134751 Болт

11 134713 Шайба 50 134752 Блок электронный

12 134714 Подшипник 6201Z 51 134753

Корпус-накладка

правая

13 134715 Вал 52 134754 Скобка

14 134716 Шестерня ведомая 53 134755 Электродвигатель

15 134717 Подшипник 629Z 54 134756 Муфта шнура питания

16 134718 Болт 55 134757 Шнур питания

17 134719 Болт

56 134758 Корпус-накладка левая

18 134720 Шайба 57 134759 Болт

19 134721 Болт 58 134760 Втулка

20 134722 Корпус редуктора 59 134761

Винт-фиксатор с

маховиком

21 134723 Шестерня ведущая 60 134762 Вал гибкий верхний

22 134724 Подшипник 6900Z 61 134763

Направляющая верхней

штанги

23 134725 Шайба 62 134764 Шайба

24 134726 Гайка 63 134765 Болт

25 134727 Шайба 64 134766 Направляющая

26 134728 Крышка передняя 65 134767

Колпачок крышки

катушки

27 134729 Втулка 66 134768 Головка катушки

28 134730

Направляющая нижней

штанги

67 134769 Болт

29 134731 Вал гибкий нижний 68 134770 Шпулька

30 134732 Штанга нижняя 69 134771 Леска

31 134733 Крышка задняя 70 134772 Болт

32 134734

Болт 71 134773 Лезвие

33 134735 Шайба 72 134774

Кожух защитный

пластиковый

34 134736 Блок фиксирующий 73 134775 Пружина

35 134737

Рукоятка

дополнительная

74 134776 Корпус катушки

36 134738 Соединитель 75 134777 Палец

37 134739 Муфта 76 134778 Заклепка алюминиевая

38 134740 Втулка соединительная 77 56491 Катушка в сборе

39 134741 Заклепка медная

4. УКАЗАНИЯ ПО ТЕХНИКЕ

БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: не подключайте

триммер к сети питания до тех пор,

пока внимательно не ознакомитесь с

изложенными в «Руководстве» реко-

мендациями.

ЗАПРЕЩАЕТСЯ работать с триммером

в утомленном или болезненном состо-

янии, а также в состоянии алкогольно-

го или наркотического опьянения.

ВНИМАНИЕ! В процессе работы с

триммером не допускайте нахождения

в рабочей зоне детей, посторонних

лиц и животных. Они могут быть трав-

мированы выбросом камней или иных

предметов.

4.1. Ознакомьтесь с назначением, прин-

ципом действия, приемами работы и

максимальными возможностями вашего

триммера.

4.2. Для подключения триммера к элек-

трической сети используйте удлинитель,

оснащенный специальными брызгоза-

щитными разъемами. Не допускайте не-

правильной эксплуатации шнура питания

и удлинителя. Не тяните за шнур при от-

соединении вилки от розетки. Оберегайте

шнур от скручивания, заломов, нагрева-

ния, попадания масла, воды и повреж-

дения об острые кромки. Не используйте

шнур питания триммера с повреждённой

изоляцией.

ЗАПРЕЩАЕТСЯ эксплуатация тримме-

ра в условиях воздействия капель и

брызг (на открытых площадках во вре-

мя дождя и после), вблизи воспламе-

няющихся жидкостей или газов, а так

же в условиях чрезмерной запылённо-

сти воздуха.

4.3. Не подвергайте триммер воздей-

ствию резких температурных перепадов,

способных вызвать образование конден-

сата на деталях электродвигателя. Ре-

комендуется не включать его в течение,

времени достаточного для

устранения

конденсата.

ВНИМАНИЕ! Во время работы с элек-

трическим триммером избегайте со-

прикосновения с заземлёнными по-

верхностями.

4.4. Перед первым включением тримме-

ра обратите внимание на правильность

сборки и надежность установки всех ком-

плектующих единиц.

4.5. Проверьте работоспособность вы-

ключателя, состояние рабочего органа и

защитных приспособлений. При необхо-

димости обратитесь в специализирован-

ный Сервис-центр уполномоченный ООО

«ЭНКОР-Инструмент-Воронеж».

4.6. Используйте триммер только по на-

значению. Применяйте оснастку, пред-

назначенную для работы с триммером.

Не допускается самостоятельное прове-

дение модификаций триммера, а также

использование триммера для работ, не

регламентированных данным «Руковод-

ством».

4.7. Во избежание получения травмы при

работе с триммером надевайте

защитные

очки или маску, перчатки, облегающую

одежду и прочную обувь.

4.8. Не допускайте повреждения электри-

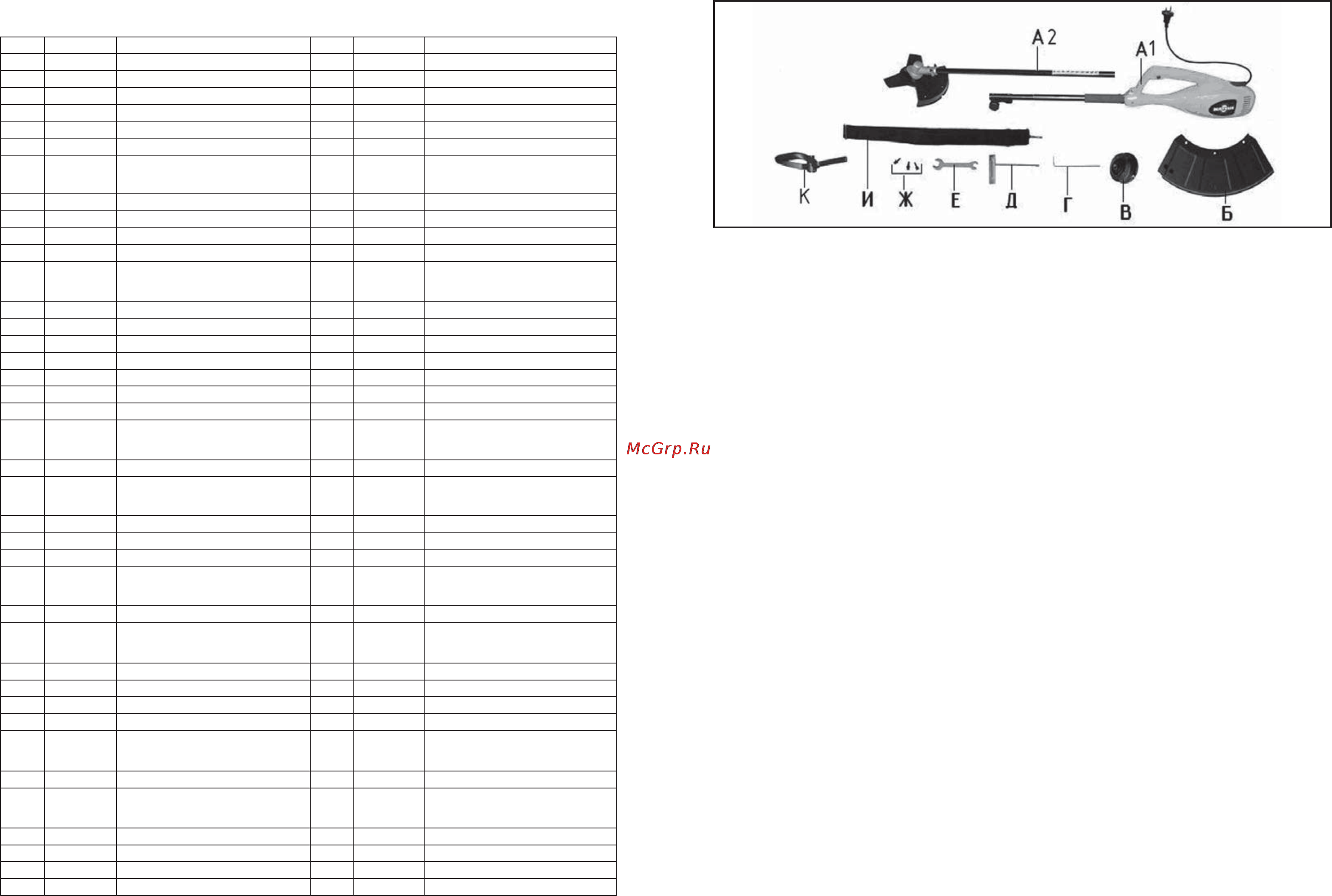

Рис. 1
