ТВ-S, ТВ-M РЭ (Редакция 7.2) 2016 7

Рис. 5.1 - Крепление круглой вращающейся стойки к модулю ТВ-S

5.4.3 Сборка весов ТВ-S_ с прямоугольной стойкой

• Протянуть кабель через кронштейн и стойку (см. Рис. 5.2 а);

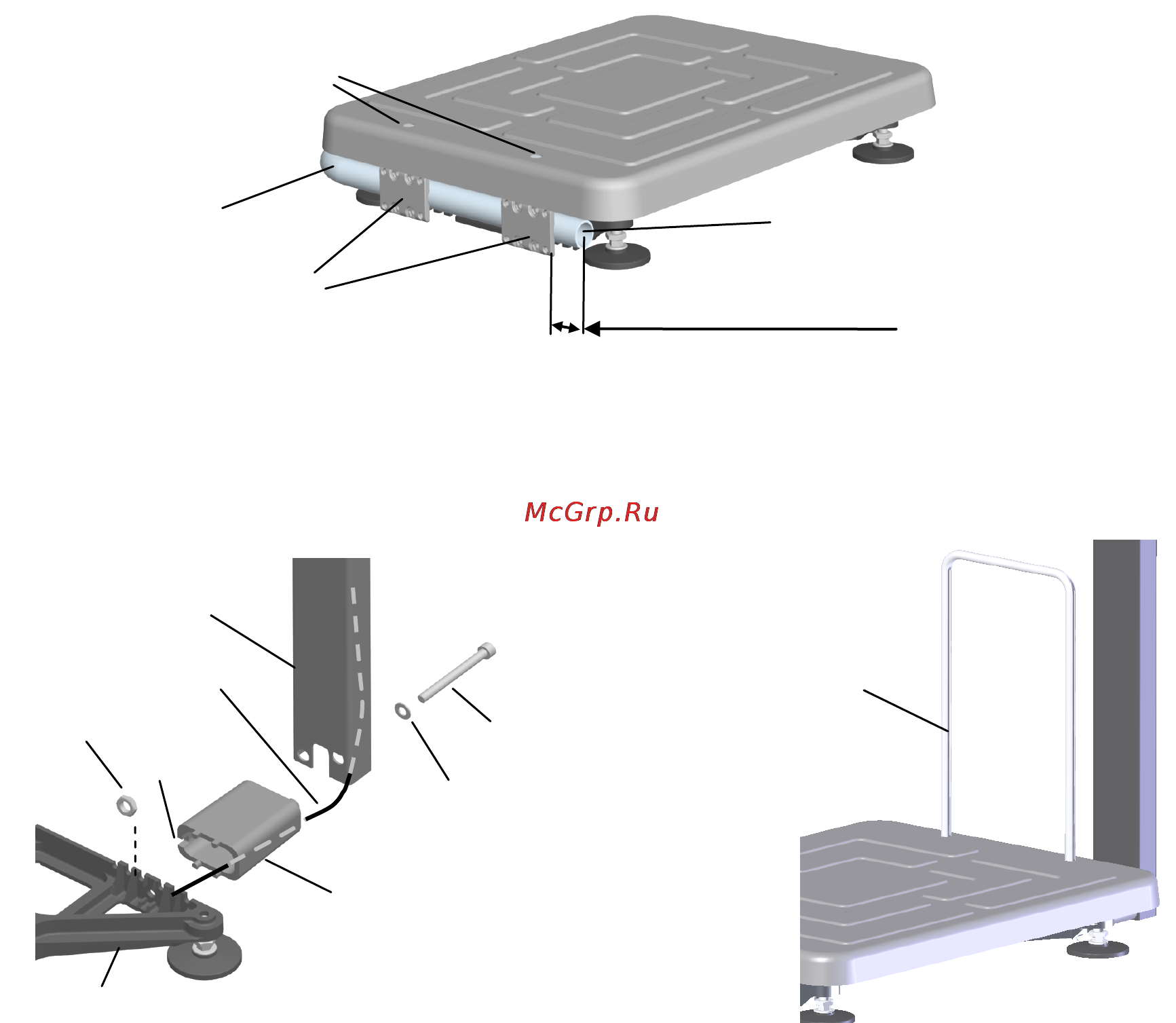

Рис. 5.2 - Крепление прямоугольной стойки к модулю ТВ-S_

Вложить в винт М8х130 шайбу 8. Вставить винт в отверстие стойки и пропустить его сквозь

стойку, кронштейн (положение паза кронштейна см. на Рис. 5.2а) и основание модуля. Стянуть винт

гайкой М8.

• Установить терминал на стойку [1], [2], [3], [4], [5].

• Соединить кабель модуля с терминалом.

• Излишек кабеля заправить в стойку.

• Установить грузоприемную платформу.

• Плотно вставить в отверстия платформы ограничитель (Рис. 5.2 б).

5.4.4 Сборка весов ТВ-М_ с прямоугольной стойкой

• Протянуть кабель через кронштейн и стойку (Рис. 5.3).

Вставить винт М10х160 в отверстие стойки и пропустить его сквозь кронштейн и основание мо-

дуля. Вложить в винт шайбу 10. Стянуть винт с шайбой гайкой М10.

• Установить терминал на стойку [1], [2], [3], [4], [5].

• Соединить кабелем модуль с терминалом.

• Излишек кабеля заправить в стойку.

• Установить грузоприемную платформу.

Отверстия для установки

ограничителя

(только для весов ТВ-S_3)

Стойка «2»

Кронштейны

Вход кабеля в стойку

Сдвинуть до расстояния L= (3÷5) мм

от края кронштейна

Винт

Шайба

Гайка

Кронштейн S3

Кабель

Стойка «S3»

Основание

Ограничитель

Паз
