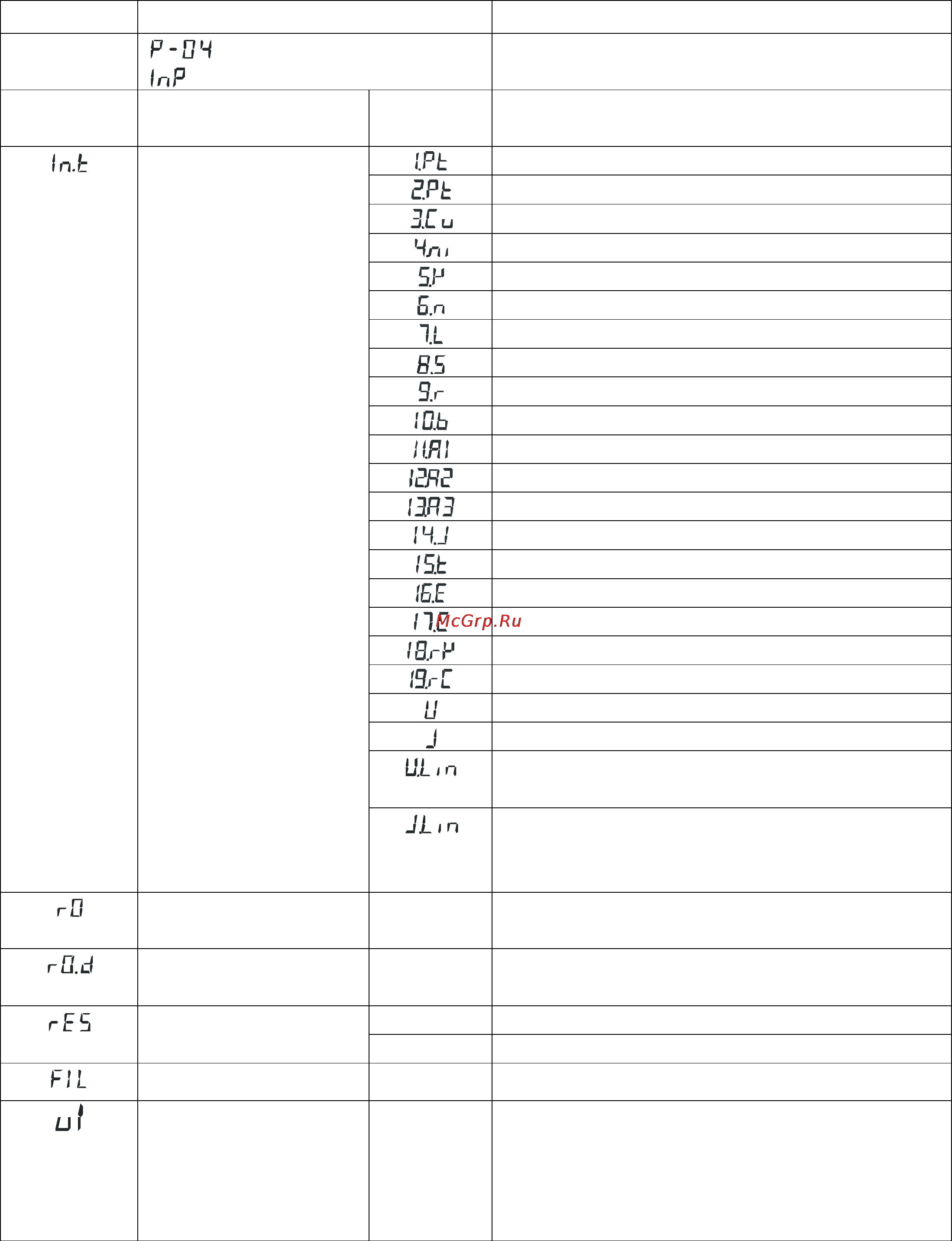

Раздел 4, «Входы», предназначен для настройки входных параметров,
программируемые параметры данного раздела представлены в таблице 7.
Таблица 7 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
4
входы
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
тип датчика
температуры
ТС (Pt) α=0,00385 °С
-1
ТС (П) α=0,00391 °С
-1
ТС (М) α=0,00428 °С
-1
ТС (Н), α=0,00617 °С
-1
термопара ТХА (K)
термопара ТНН (N)
термопара ТХК (L)
термопара ТПП (S)
термопара ТПП (R)
термопара ТПР (B)
термопара ТВР (A-1)
термопара ТВР (A-2)
термопара ТВР (A-3)
термопара ТЖК (J)
термопара ТМК (T)
термопара ТХКн (Е)
термопара МК (M)
пирометрические преобразователи
пирометрические преобразователи
U-напряжение от минус 20 до +80 мВ
J-ток 0…20 мА (с внешним шунтом 2 Ом)
вход для измерения напряжения с
линейным масштабированием
вход для измерения тока с линейным
масштабированием (с внешним шунтом 2
Ом)
Ro
термосопротивления
50, 100
сопротивление датчика при 0 °С
коррекция Ro
± 0,0…2,0
Ом
установленное значение добавляется к Ro.
разрешение по
температуре
1,0
разрешение 1 °С
0,1
разрешение 0,1 °С
фильтр
Off, 1…5.
время фильтра, сек
параметры
настройки
линейного
масштабирования
для типов датчиков
0…80.00
Точка 1.
Значение входного напряжения (мВ)
Содержание
- Впм 421210 09 01рэ 1
- Измеритель сигнализатор 1
- Ооо вектор пм 1
- Пермь 2012 1
- Руководство по эксплуатации 1
- Трид ису112 1
- Универсальный одноканальный 1
- Содержание 2
- Введение 3
- Назначение и область применения 4
- Устройство и работа прибора 5
- Маркировка и код заказа 10
- Технические характеристики и условия эксплуатации 11
- Настройка 13
- Монтаж и подключение прибора 20
- Комплектность 22
- Меры безопасности 23
- Поверка 24
- Возможные неисправности и методы их устранения 26
- Гарантийные обязательства 27
- Приложение 1 29
- Таблица регистров протокола modbus 29
