сигнализации. Аварийно-предупредительная сигнализация может работать в режиме

контроля превышения измеряемой величины над заданным предельным значением,

снижения измеряемой величины ниже заданного предельного значения или

отклонения еѐ от заданного значения более чем на заданную величину. Для каждого

реле может быть выбрано действие по срабатыванию сигнализации – включение либо

отключение реле.

Приборы ТРИД РТ101 имеют возможность переназначения функций выходных

устройств (конфигурация выходов), что расширяет возможности по использованию

приборов и делает их более универсальными.

2.2 Конструкция прибора.

2.2.1 Приборы ТРИД РТ101 конструктивно выполнены в металлическом

корпусе, предназначенном для щитового монтажа. Электрические подключения

осуществляются через разъемный клеммный соединитель, расположенный на задней

панели прибора. На передней панели расположены элементы управления и

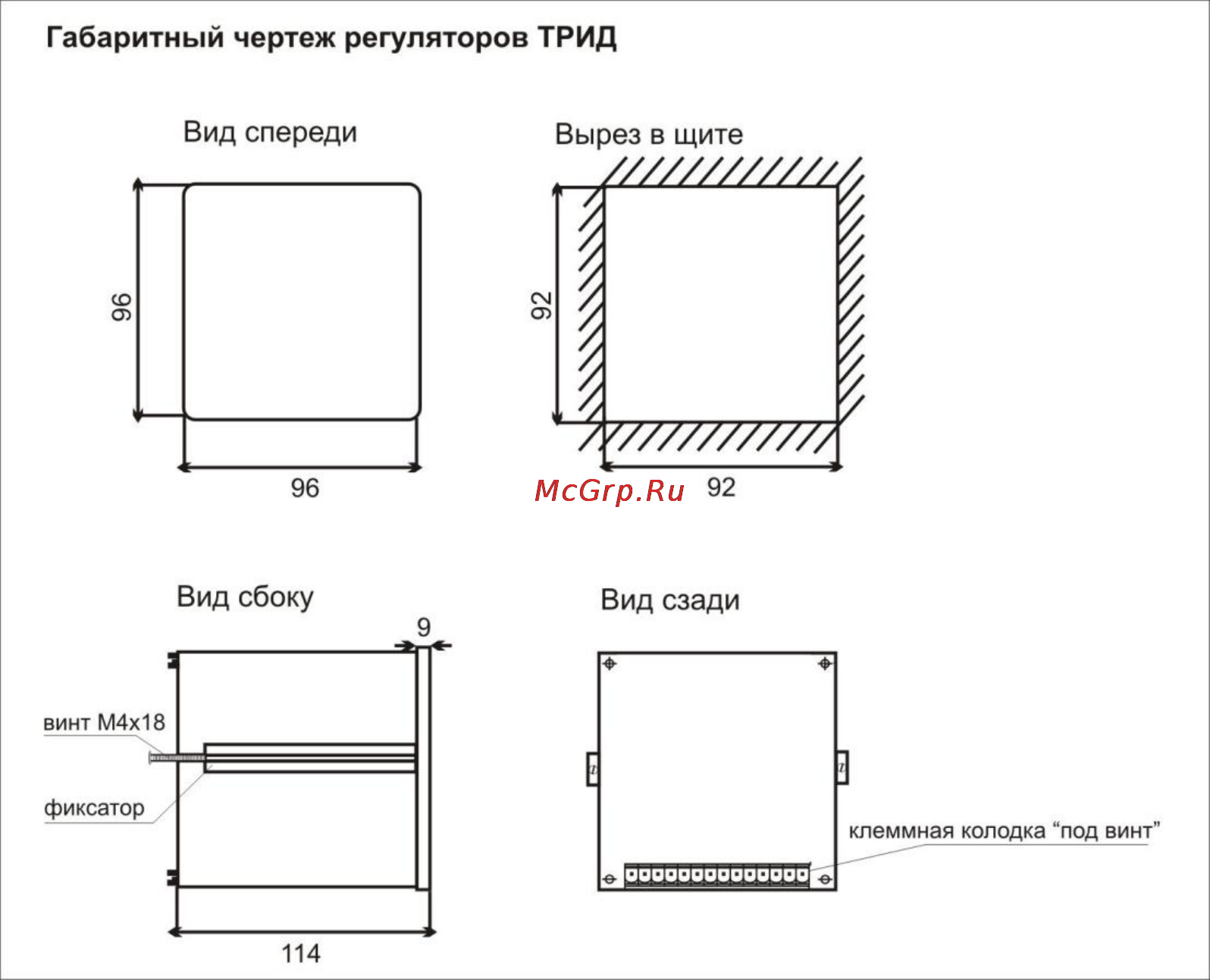

индикации. Внешний вид и габариты прибора приведены на рисунке 2.

Рисунок 2

2.2.2. На лицевой панели прибора ТРИД РТ101 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырѐхразрядный светодиодный дисплей с

высотой символов 20 мм. Для отображения заданных значений контролируемой

величины и для вывода сообщений используется четырѐхразрядный светодиодный

дисплей с высотой символов 14 мм. Для индикации состояний выходных сигналов

приборы имеют одиночные светодиодные индикаторы. Описание элементов

управления и индикации приведено на рисунке 3.
