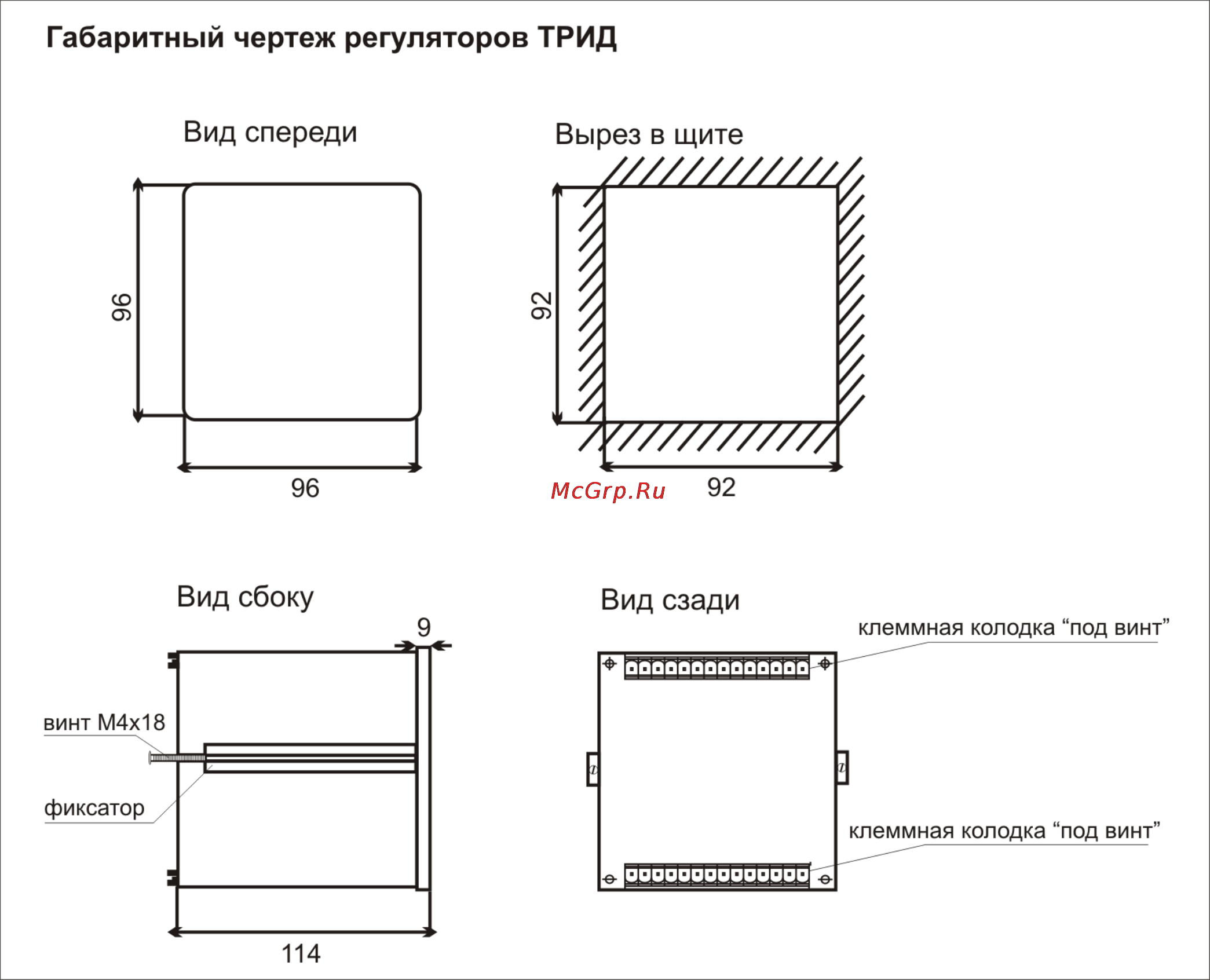

Рисунок 2

2.2.2. На лицевой панели прибора ТРИД РТ122 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырѐхразрядный светодиодный дисплей с

высотой символов 20 мм. Для отображения заданных значений контролируемой

величины и для вывода сообщений используется четырѐхразрядный светодиодный

дисплей с высотой символов 14 мм. Для индикации номера канала предназначен

одиночный цифровой индикатор с высотой символов 14 мм. Описание элементов

управления и индикации приведено на рисунке 3.
