Если второй выход прибора не используется для управления охладителем, он

может быть использован для аварийно-предупредительной сигнализации. Аварийно-

предупредительная сигнализация может работать в режиме контроля превышения

измеряемой величины над заданным предельным значением, снижения измеряемой

величины ниже заданного предельного значения или отклонения еѐ от заданного

значения более чем на заданную величину. Для выходного реле может быть выбрано

действие по срабатыванию сигнализации – включение реле, либо его отключение.

Модели серии РТП332-485 оснащены интерфейсом RS485 для подключения к

компьютеру. Приборы могут быть подключены к компьютеру автономно, либо быть

интегрированы в существующие системы автоматизации. Для работы в сети RS485

приборы используют протокол Modbus (ASCII и RTU).

2.2 Конструкция прибора.

2.2.1 Приборы ТРИД РТП332 конструктивно выполнены в металлическом

корпусе, предназначенном для щитового монтажа. Электрические подключения

осуществляются через разъемный клеммный соединитель, расположенный на задней

панели прибора. На передней панели расположены элементы управления и

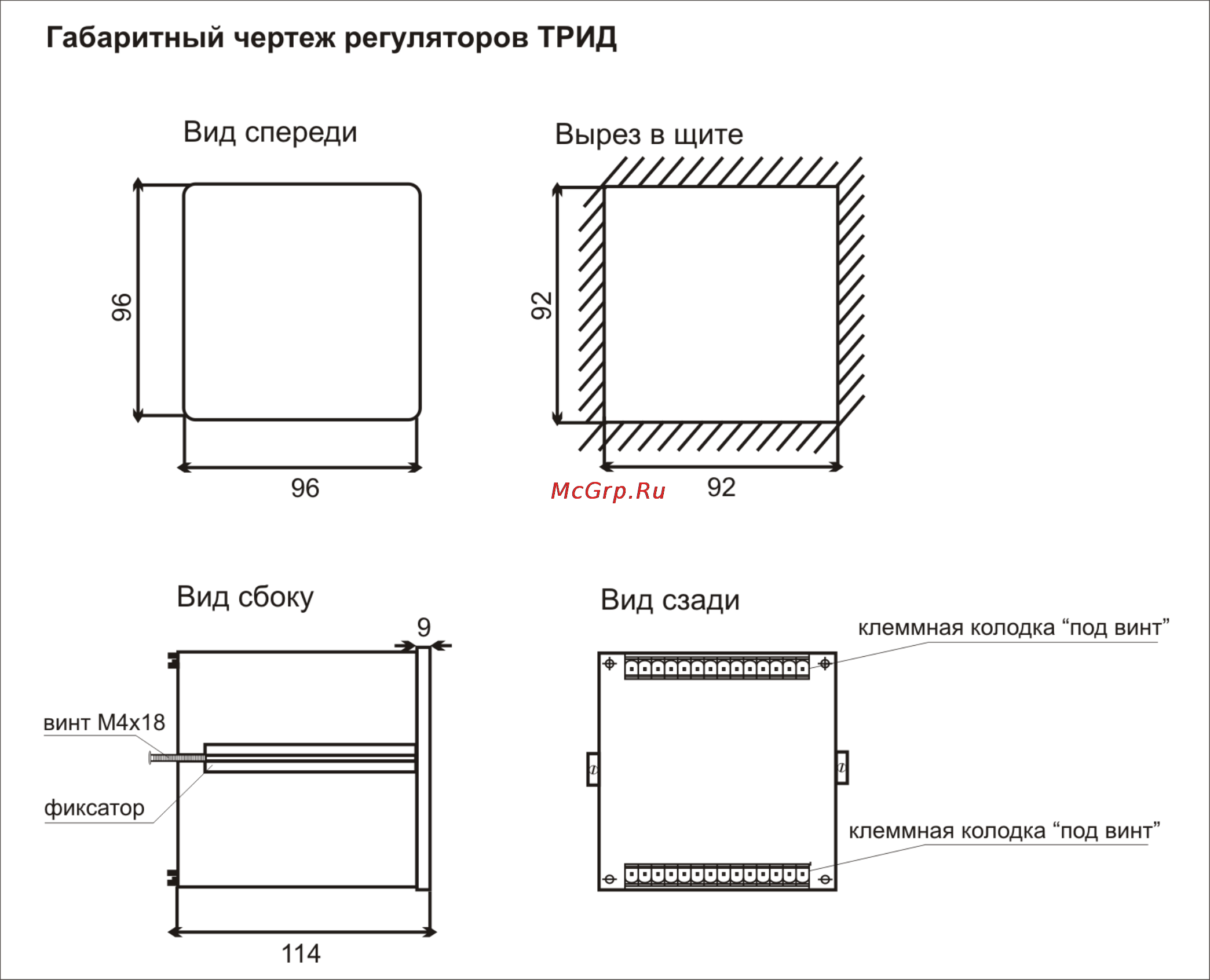

индикации. Внешний вид и габариты прибора приведены на рисунке 2.

Рисунок 2
