2.2 Конструкция прибора.

2.2.1 Приборы ТРИД РТП322 конструктивно выполнены в металлическом

корпусе, предназначенном для щитового монтажа. Электрические подключения

осуществляются через разъемный клеммный соединитель, расположенный на задней

панели прибора. На передней панели расположены элементы управления и

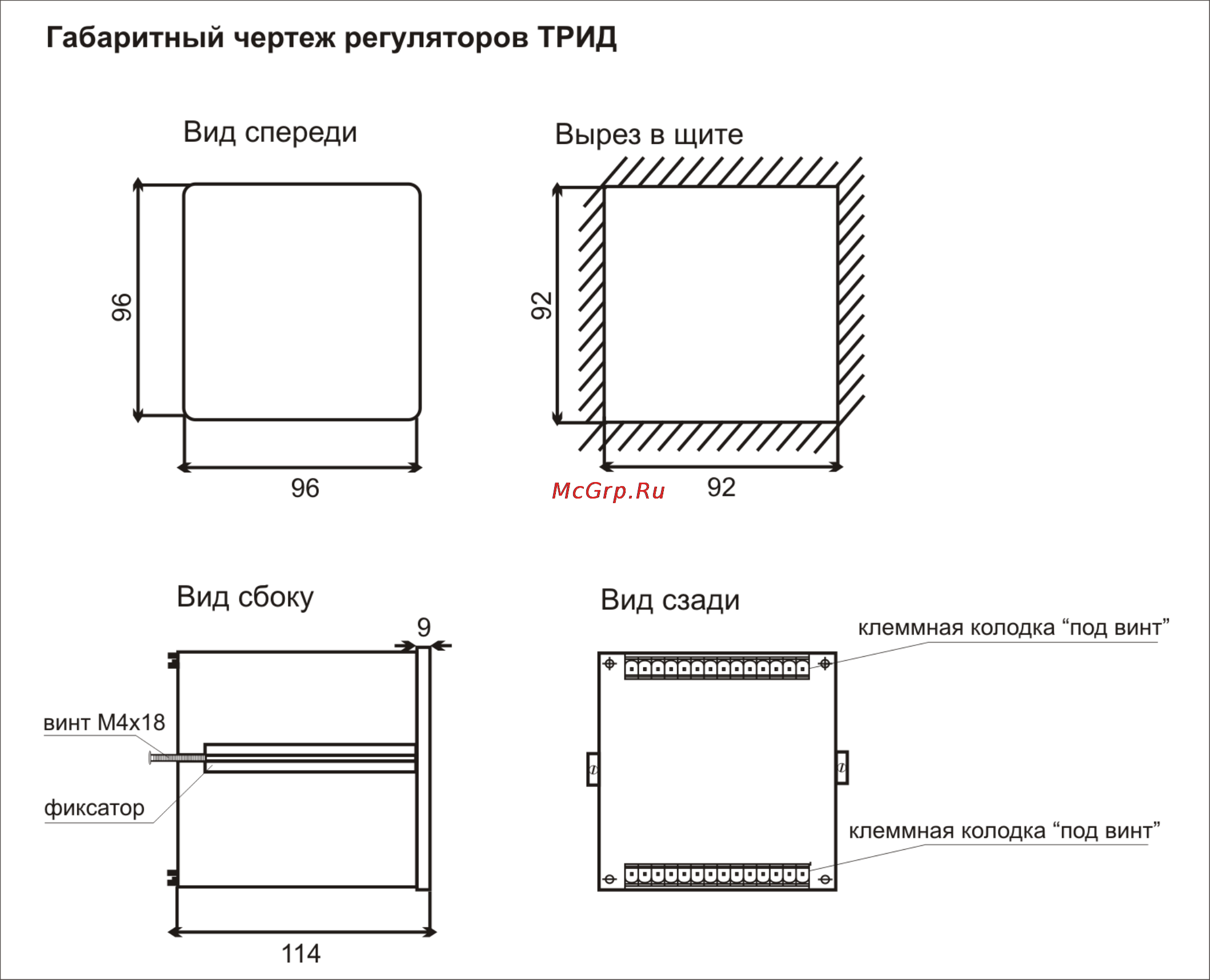

индикации. Внешний вид и габариты прибора приведены на рисунке 2.

Рисунок 2

2.2.2 На лицевой панели прибора ТРИД РТП322 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырёхразрядный светодиодный дисплей с

высотой символов 20 мм. Для отображения заданных значений контролируемой

величины и для вывода сообщений используется четырёхразрядный светодиодный

дисплей с высотой символов 14 мм. Для индикации номера канала предназначен

одиночный цифровой индикатор с высотой символов 14 мм. Описание элементов

управления и индикации приведено на рисунке 3.
