12
Во всех режимах работы меню одиночный индикатор отображает номер
выбранного канала. Если номер канала не отображается, значит, выбранный раздел
или параметр является общим и не зависит от номера канала.
Разделы и параметры, недоступные для выбранной настройки прибора,
отображаются на дисплее с пониженной яркостью, при этом на нижнем индикаторе
вместо значения отображаются прочерки: «- - - -». Например, если в разделе «Входы»
выбран тип датчика термопара, то настройки для типа датчика термосопротивление
недоступны.
Таким же образом отображаются разделы, которые недоступны в данной
модели прибора.
5.3 Список разделов и программируемых параметров.
В меню программирования прибора представлено до шести разделов (в
соответствии с моделью прибора), каждый раздел содержит несколько
программируемых параметров.
Раздел 1 «Управление» предназначен для задания уставки, программируемые
параметры данного раздела представлены в таблице 4.

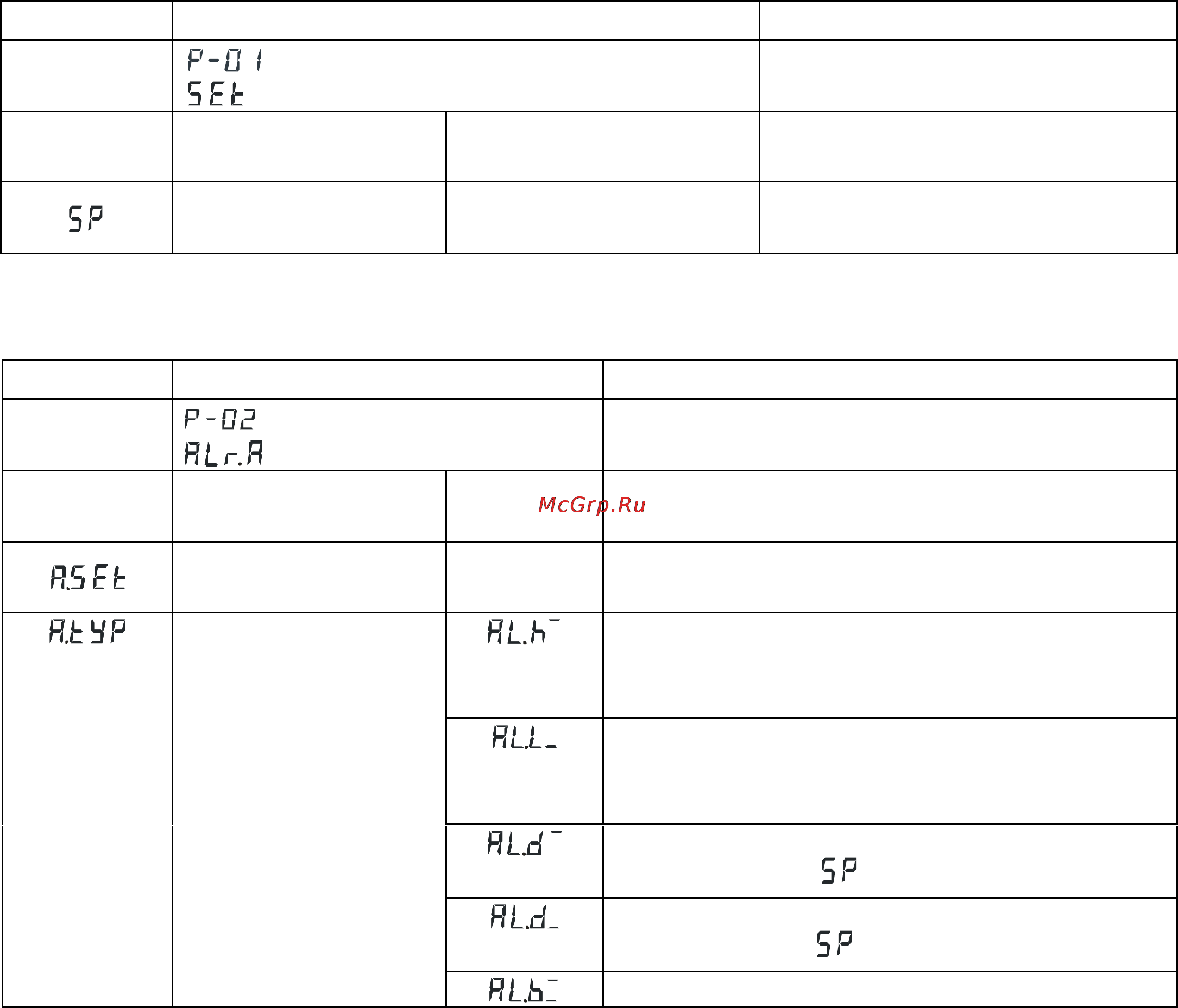

Таблица 4 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
1
управление
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
задание уставки
соответствует типу
датчика
Раздел 2 «Аварийная сигнализация А» предназначен для настройки выхода 1,
программируемые параметры данного раздела представлены в таблице 5.
Таблица 5 – Программируемые параметры
№ раздела
Обозначение раздела
Название раздела
2
аварийная сигнализация A
Обозначение
параметра
Название
параметра
Значение
параметра
Комментарии
уставка аварийной
сигнализации А
соответствует диапазону измерения
тип аварийной
сигнализации А
сигнализация срабатывает, если
измеренное значение выше аварийной
уставки
сигнализация срабатывает, если
измеренное значение ниже аварийной
уставки
контроль отклонения измеренного
значения выше на заданное значение
контроль отклонения измеренного
значения ниже на заданное значение
контроль нахождения измеренного
