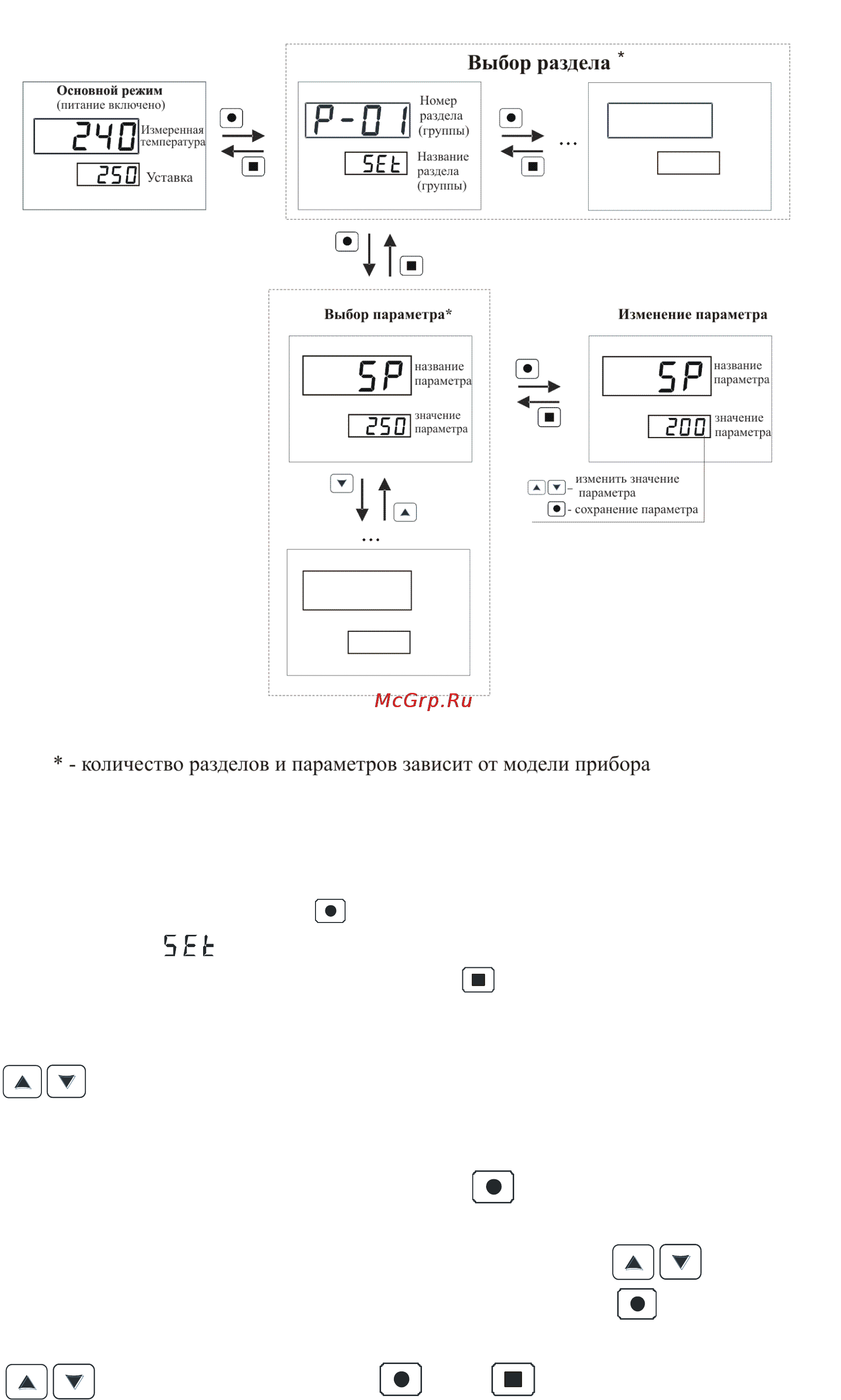

Рисунок 6

Вход в меню (режим выбора раздела) осуществляется нажатием и удерживани-

ем в нажатом состоянии кнопки в течение 1-2 секунд, до появления на нижнем

индикаторе надписи . Выход из этого режима и возврат в основной режим рабо-

ты прибора осуществляется нажатием кнопки .

В режиме выбора раздела на верхнем индикаторе отображается номер раздела,

на нижнем индикаторе – название раздела. Выбор раздела производится при помощи

кнопок . Количество разделов зависит от модели прибора (см. пункт 5.3), каж-

дый раздел содержит несколько параметров, количество которых также зависит от

модели прибора (см. пункт 5.3). Переход из режима выбора раздела в режим выбора

параметра осуществляется нажатием кнопки . В режиме выбора параметра на

верхнем индикаторе отображается название параметра, на нижнем – значение пара-

метра. Выбор параметра осуществляется нажатием кнопок .

Для изменения значения параметра нажмите кнопку , при этом нижний ин-

дикатор входит в мигающий режим. Значения параметра изменяются при помощи

кнопок . При нажатии кнопки или происходит запись параметра и

нижний индикатор переходит в нормальный режим индикации.

5.3 Список разделов и программируемых параметров.
