Приборы серии ТРИД РТМ112 имеют возможность переназначения функций

выходных устройств, что расширяет возможности по использованию приборов и

делает их более универсальными.

Модели серии ТРИД РТМ112-485 оснащены интерфейсом RS485, что

позволяет использовать их как удалѐнные измерители-регуляторы технологических

параметров в системах мониторинга, сбора и обработки данных. Приборы могут быть

подключены к компьютеру автономно, либо быть интегрированы в существующие

системы автоматизации. Для работы в сети RS485 приборы используют протокол

Modbus (ASCII и RTU).

2.2 Конструкция прибора.

2.2.1 Приборы ТРИД РТМ112 конструктивно выполнены в металлическом

корпусе, предназначенном для щитового монтажа. Электрические подключения

осуществляются через разъемный клеммный соединитель, расположенный на задней

панели прибора. На передней панели расположены элементы управления и

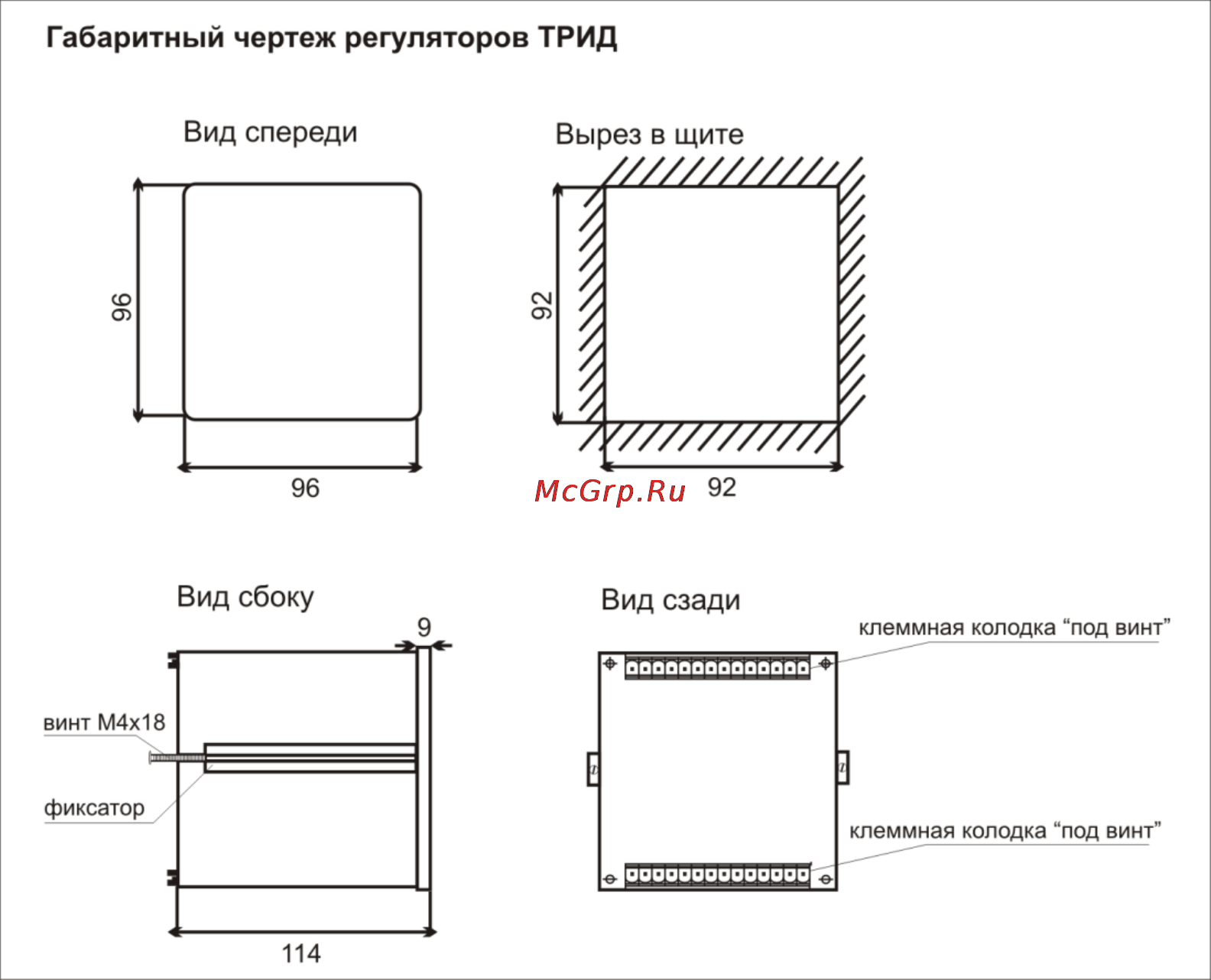

индикации. Внешний вид и габариты прибора приведены на рисунке 2.

Рисунок 2

2.2.2 На лицевой панели прибора ТРИД РТМ112 находится дисплей для

отображения информации и кнопки управления прибором. Для индикации

измеренных значений используется четырѐхразрядный светодиодный дисплей с

высотой символов 20 мм. Для отображения заданных значений контролируемой

величины и для вывода сообщений используется четырѐхразрядный светодиодный

дисплей с высотой символов 14 мм. Описание элементов управления и индикации

приведено на рисунке 3.
