6
службы которых зависит от свойств агрессивной среды и условий
эксплуатации.

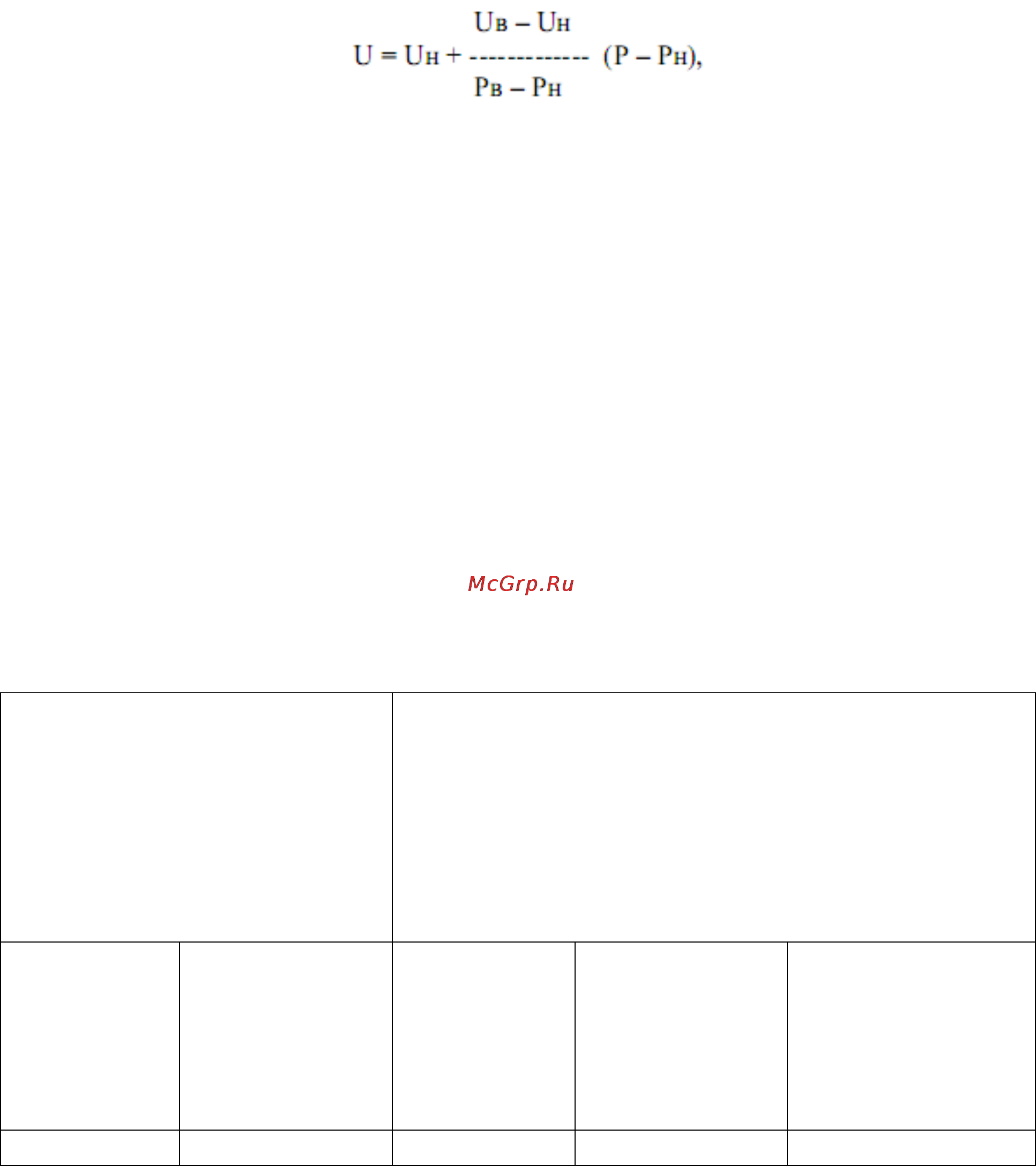

1.2.9 Номинальная статическая характеристики преобразования с
линейно-возрастающей зависимостью аналогового выходного сигнала от
входной измеряемой величины соответствует виду:
где:
U – текущее значение выходного сигнала;
Р – значение измеряемой величины;
Uв, Uн – верхнее и нижнее предельные значения выходного сигнала
соответственно;
Рв – верхний предел измерений;
Рн – нижний предел измерений, Рн=0 для всех преобразователей, кроме
давления-разряжения (РИР); для преобразователей РИР нижний предел
измерений равен верхнему пределу измерений разряжения и в формулу
подставляется со знаком «минус».
1.2.10 Преобразователи не выходят из строя при обрыве выходной цепи
преобразователей, а также при коротком замыкании выходной цепи
преобразователей.
1.2.11 Прочность изоляции и сопротивление электрических цепей
преобразователей приведены в таблице 4.
Таблица 4 – Прочность изоляции
Действующее значение
испытательного напряжения
переменного тока частотой
50 Гц практически
синусоидальной формы с
коэффициентом амплитуды
не хуже (1,414 ± 0,099),
В эфф, не менее
Нормы электрического сопротивления
изоляции, МОм, не менее
в
нормальны
х условиях
при
относительной
влажности
(95 ± 3) % и
температуре
(35 ± 5)
0
С
в
нормальных
условиях
при верхнем
значении
предельной
рабочей
температуры
при
относительной
влажности
(95 ± 3) % и
температуре
(35 ± 5)
0
С
300
240
100
10
2
1.3 Комплектность преобразователей.
1.3.1 Комплектность преобразователей приведена в таблице 5.
