наденьте гайку. Прикрутите болт

M8X40 к гайке на раме. Хорошо

закрутите болт.

2. Переверните раму и прикрепите

колёсную стойку таким же образом

(см п.1).

3. Убедитесь в хорошем крепеже

всех болтов и гаек.

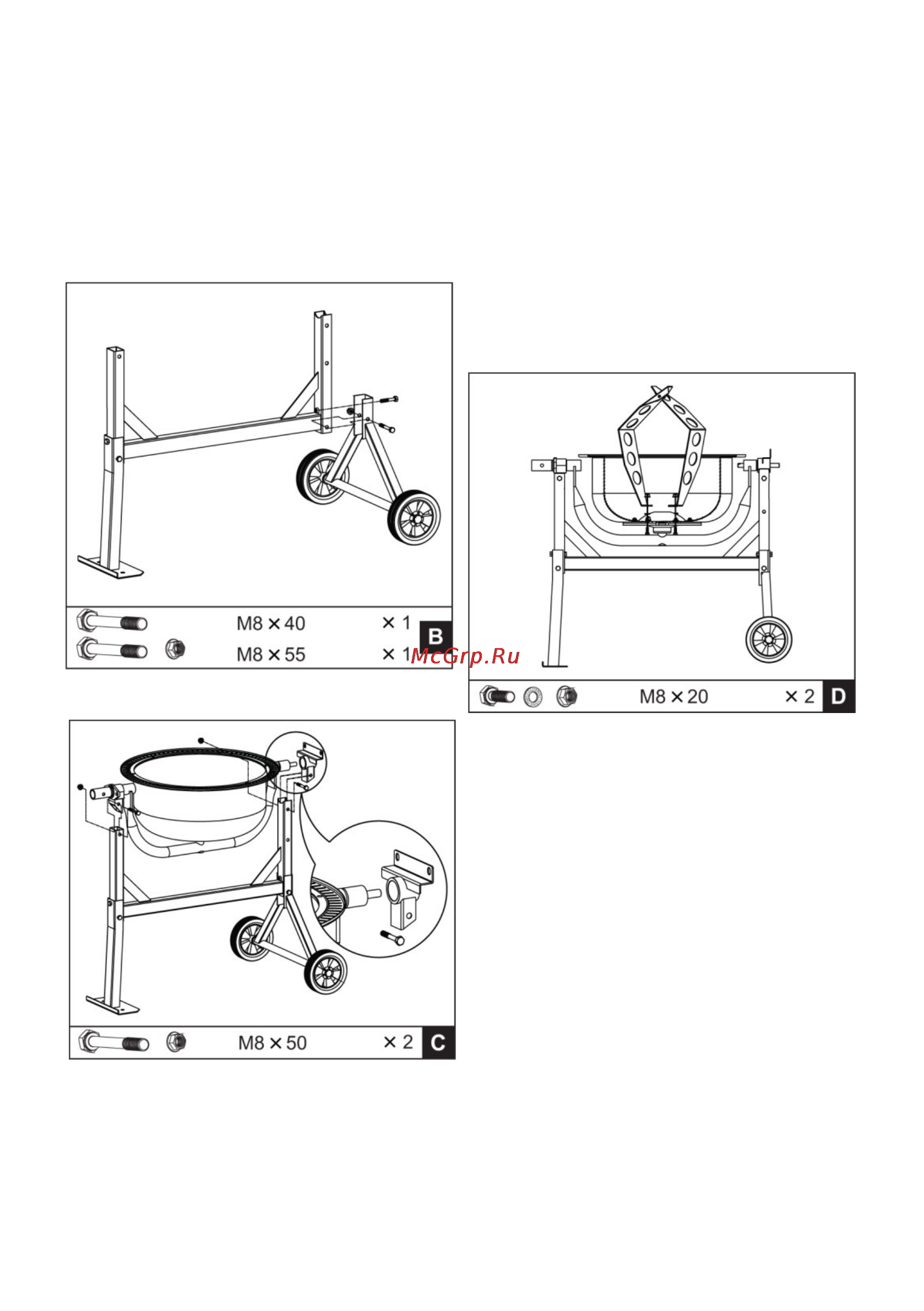

НИЖНИЙ БАРАБАН

1. Поместите блок подшипника на

вал.

2. С помощью двух человек

осторожно поместите нижний

барабан на боковую стойку, как

3. показано на рисунке, так, чтобы

подшипники попали в

соответствующие пазы. Больший

диаметр оси располагается со

стороны неподвижной стойки.

4. Выровняйте с каждой стороны

отверстия, вставьте болт M8X50

с одной стороны, гайку с другой

стороны. Проверьте надёжность

крепления.

ЛОПАТКИ

1. Установите лопатки в нижний

барабан бетономешалки, как

показано на рисунке, закрепив с

внешней стороны двумя болтами

M8X16. Прокладка и гайка должны

быть свободно закреплены с

внутренней стороны барабана.

Прокладка помещается первой от

лопатки.

Убедитесь в надёжности крепления.

2. Закрепите лопатки, прикрепив их с

внешней стороны двумя болтами

М8Х16, продетыми в

предназначенные для этой цели

отверстия.

3. Между лопаткой и барабаном

должны быть установлены

прокладка, шайба и гайка.

4. Убедитесь в том, что верхняя и
