54

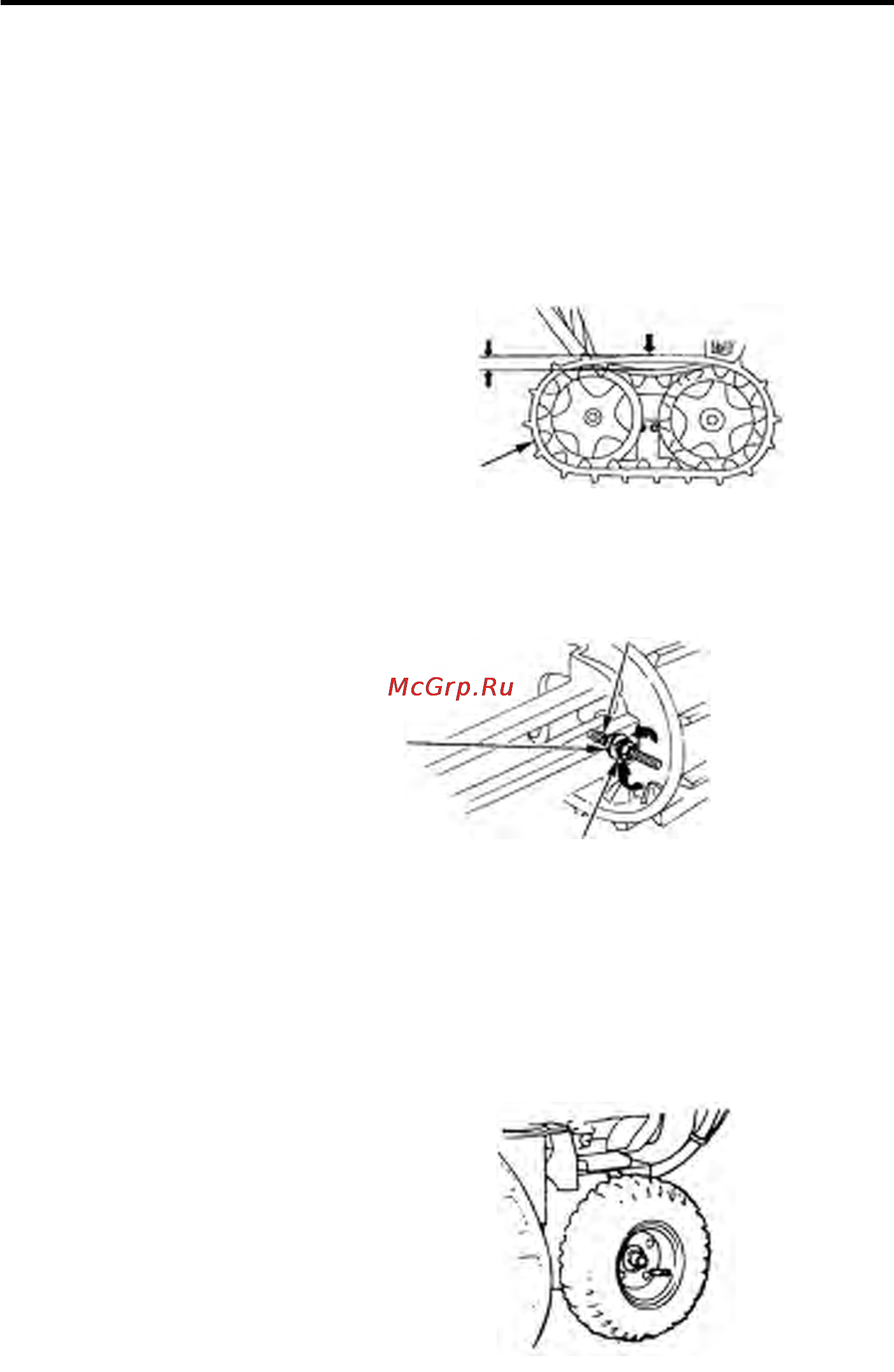

Болт регулировки натяжения гусеницы (только для модификации на гусеничном ходу)
ПЕРИОДИЧНОСТЬ РЕГУЛИРОВКИ: Ежегодно перед началом работы
Перед началом регулировки убедитесь, что гусеницы чистые и сухие. Натяжение
гусеницы не может быть правильно отрегулировано, если она забита снегом, мусором
или покрыта льдом.
На остановленной машине проверьте отклонение верхней ветви гусеницы под усилием
15 кг, приложенным к ее средней части.
При правильно произведенной регулировке отклонение должно быть в пределах:
27,0 33,0 мм
27,0 33,0 мм
ГУСЕНИЦА
Процедура регулировки:
1.Ослабьте контргайки на левом и правом натяжных болтах задних катков гусеницы, и
отрегулируйте натяжение обеих гусениц вращением регулировочных гаек.
2.После регулировки надежно затяните контргайки.
НАТЯЖНОЙ БОЛТ
КОНТРГАЙКА
РЕГУЛИРОВОЧНАЯ ГАЙКА
Шины (только модификации на колесном ходу)
ПРЕДУПРЕЖДЕНИЕ:
Чрезмерное давление в шине может привести к ее преждевременному износу.
Поддерживайте давление в шинах в пределах, рекомендованных производителем.
Проверте давление в шинах при помощи манометра.
Давление: 49 кПа
