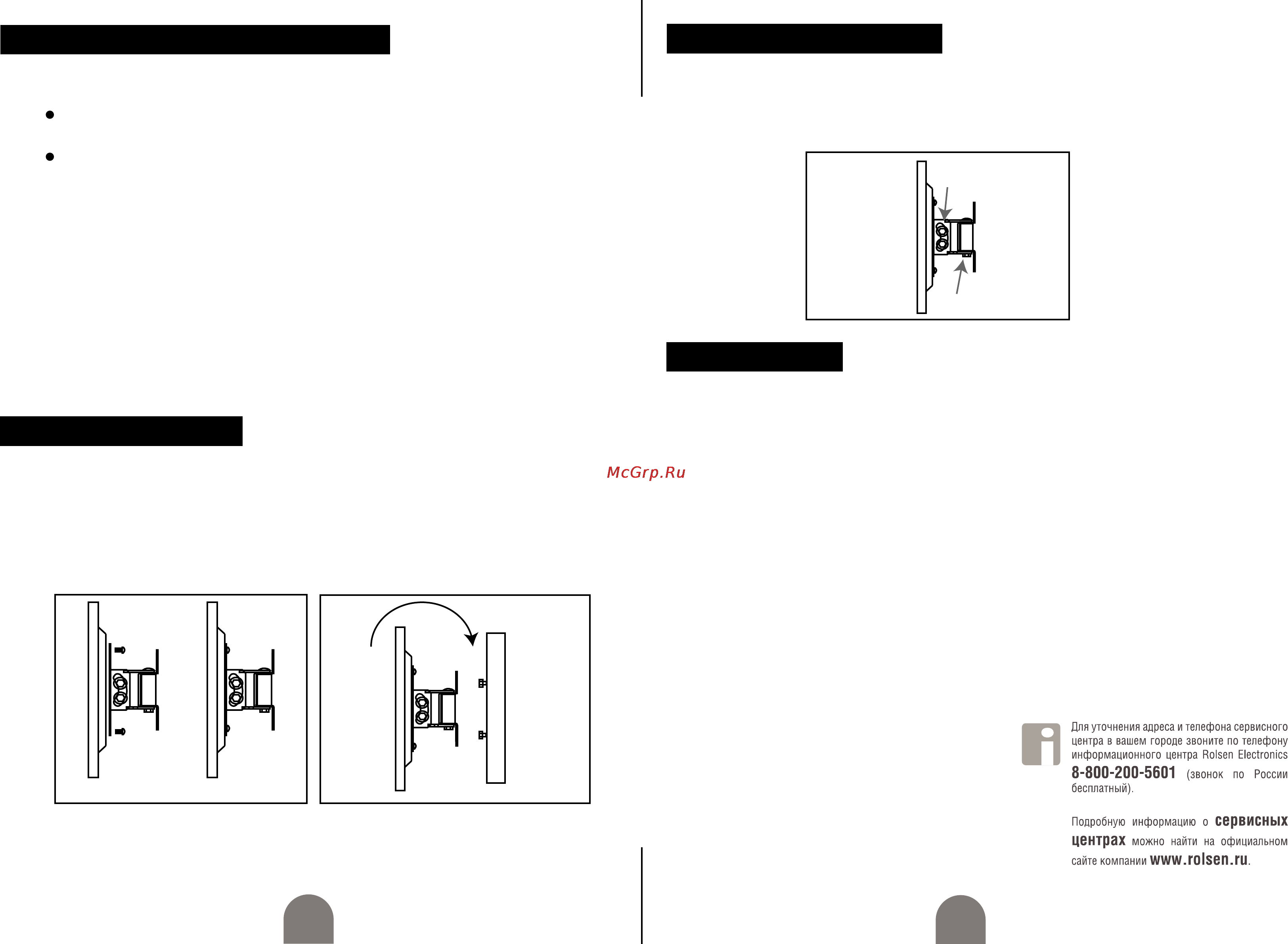

1. Для установки ТВ, с прикреплённым кронштейном, на стену, необходимо
повесить кронштейн монтажными отверстиями на саморезы в стене.
Снятие кронштейна происходит в обратном порядке (рис 7).
1. Для регулировки кронштейна необходимо ослабить регулировочные
винты 1 и 2 (рис 8).
2. Отрегулируйте положение ТВ.
3. Зафиксируйте винты 1 и 2 (рис 8).
Размеры крепления: VESA 75x75 mm , VESA 100x100 mm,
VESA 200x100 mm, VESA 200x200 mm
Диагональ телевизора: до 37’’
Максимальный вес нагрузки: 18 кг.
Максимальный угол наклона 150
Максимальный угол поворота 1800
Расстояние от стены 10 см
Уважаемые покупатели!
Обратите внимание, что технические характеристики и дизайн устройства
могут быть изменены без предварительного уведомления! Все иллюстра-
ции, приведенные в данной инструкции, являются схематическими изобра-
жениями объектов и могут отличаться от их реального внешнего вида.
Производитель устанавливает срок службы изделия 2 года.
Производитель:
East Kit Electronics (Shanghai) Co., Ltd.,
Китай, №.2618 GUDAI RD. SHANGHAI
201100, CHINA
Компания Ист Кит Электроникс(Шанхай),
Китай, Шанхай, 201100, ул. Гудай № 2618.
Сделано в Китае
3 4
КРЕПЛЕНИЕ КРОНШТЕЙНА К ТЕЛЕВИЗОРУ
ХАРАКТЕРИСТИКИ
РЕГУЛИРОВКА КРОНШТЕЙНА
Рис. 8
винт 1
винт 2
Рис. 7
Рис. 6
1. Определите правильную длину винтов необходимых для крепления
кронштейна к задней крышке ТВ:
Если крышка ТВ плоская и кронштейн плотно прилегает к повер-
хности, то рекомендуется использовать короткие винты.
Если крышка ТВ имеет кривизну либо выпуклости и неровности, то
рекомендуется использовать более длинные винты.
2. Приложите кронштейн (ТВ часть) к задней панели ТВ и закрутите винты
в соответствующие крепежные отверстия. В случае необходимости
используйте шайбы входящие в набор.
ВНИМАНИЕ: Убедитесь, что присоединительные размеры для крепления
кронштейна на вашем телевизоре соответствуют данному кронштейну. Так же
обратите внимание, что в наборе присутствует несколько типов винтов.
Выберите винты подходящие для креплений расположенных на вашем ТВ.
УСТАНОВКА ТВ НА СТЕНУ
