Содержание

• Rolsen 1
• Комнатная ату оувт рм антенна 1
• Модель яоа юо 1
• Руководство по эксплуатации 1
• Со встроенным усилителем 1
• East kit electronics shanghai co ltd китай 5
• No 618 gudai rd shanghai 201100 china 5
• Гарантия действительна только при наличии правильно и четко заполненного оригинального гарантийного талона с указанием серийного номера изделия даты продажи гарантийного срока четкими печатями продавца серийный номер и модель изделия должны совпадать с данными указанными в гарантийном талоне гарантия не распространяется на периодическое обслуживание установку настройку изделия на дому у владельца 5

Похожие устройства

• Rolsen RDA-110 Инструкция по эксплуатации
• Rolsen RDA-120 Инструкция по эксплуатации
• Rolsen RDA-130 Инструкция по эксплуатации
• Rolsen RDA-140 Инструкция по эксплуатации
• Rolsen RDA-150 Инструкция по эксплуатации
• Rolsen RDA-160 Инструкция по эксплуатации
• Rolsen RDA-180 Инструкция по эксплуатации
• Rolsen RDA-200 Инструкция по эксплуатации
• Rolsen RDA-210 Инструкция по эксплуатации
• Rolsen RDA-220 Инструкция по эксплуатации
• Rolsen RDA-400 Инструкция по эксплуатации
• Rolsen RDA-410 Инструкция по эксплуатации
• Rolsen RDA-420 Инструкция по эксплуатации
• Rolsen RDA-500 Инструкция по эксплуатации
• Rolsen RDA-520 Инструкция по эксплуатации
• Rolsen RDA-540 Инструкция по эксплуатации
• Rolsen RDM-100 Инструкция по эксплуатации
• Rolsen RDM-200 Инструкция по эксплуатации
• Rolsen RRC-100 Инструкция по эксплуатации
• Rolsen RRC-200 Инструкция по эксплуатации

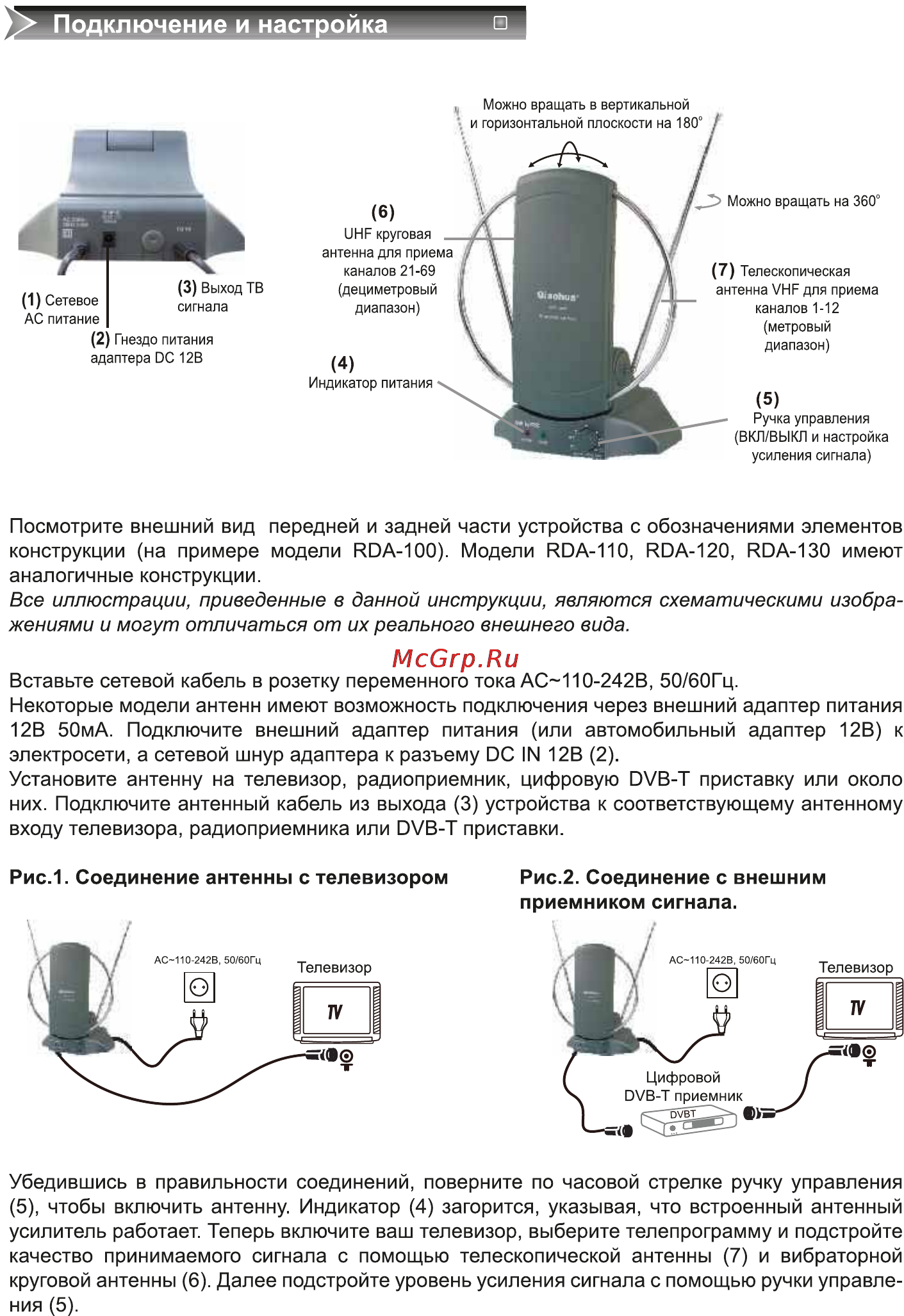

1 Сетевое 3 Выход ТВ сигнала АС питание 2 Гнездо питания адаптера DC 12В Посмотрите внешний вид передней и задней части устройства с обозначениями элементов конструкции на примере модели РОА ЮО Модели ПОА 110 RDA 120 РОА 130 имеют аналогичные конструкции Все иллюстрации приведенные в данной инструкции являются схематическими изобра жениями и могут отличаться от их реального внешнего вида Вставьте сетевой кабель в розетку переменного тока АС 110 242В 50 60Гц Некоторые модели антенн имеют возможность подключения через внешний адаптер питания 12В 50мА Подключите внешний адаптер питания или автомобильный адаптер 12В к электросети а сетевой шнур адаптера к разъему DC IN 12В 2 Установите антенну на телевизор радиоприемник цифровую DVB T приставку или около них Подключите антенный кабель из выхода 3 устройства к соответствующему антенному входу телевизора радиоприемника или DVB T приставки Рис 1 Соединение антенны с телевизором Рис 2 Соединение с внешним приемником сигнала Убедившись в правильности соединений поверните по часовой стрелке ручку управления 5 чтобы включить антенну Индикатор 4 загорится указывая что встроенный антенный усилитель работает Теперь включите ваш телевизор выберите телепрограмму и подстройте качество принимаемого сигнала с помощью телескопической антенны 7 и вибраторной круговой антенны 6 Далее подстройте уровень усиления сигнала с помощью ручки управле ния 5
