2.3 Установка декоративной рамки

Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите,

чтобы вставить на место. Это необходимо сделать до установки передней панели,

иначе вы не сможете установить декоративную рамку на место.

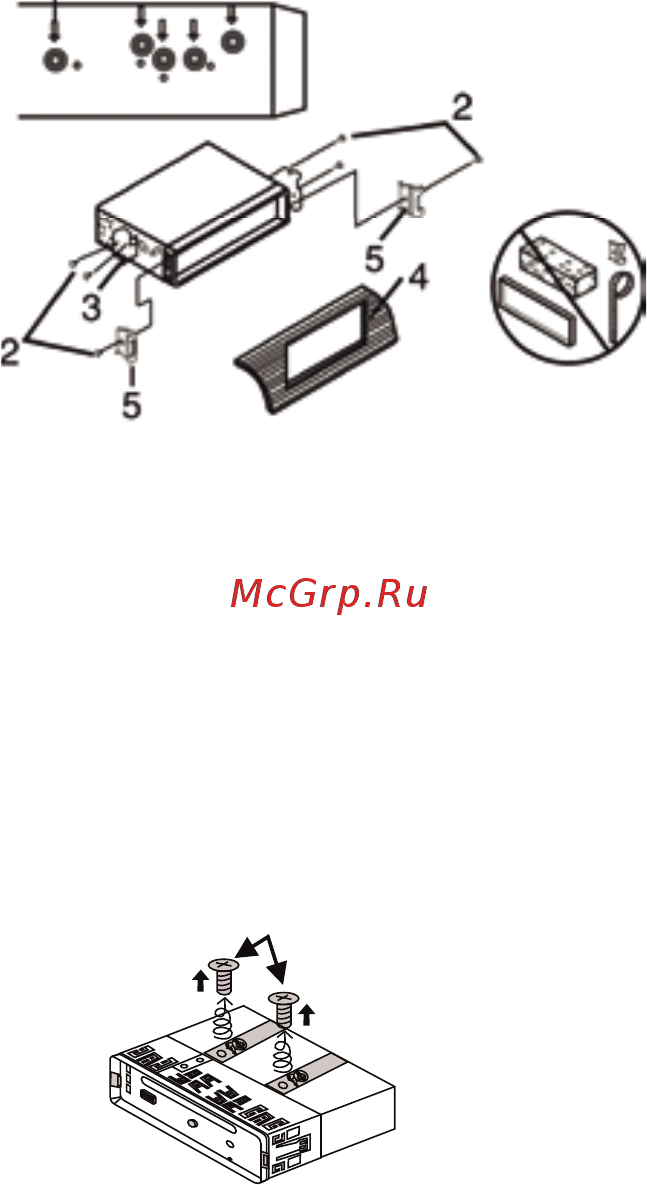

2.4 Установка устройства в приборную панель автомобиля(сзади)

В данном случае установки используются отверстия для винтов на боковых

сторонах устройства. Закрепите устройство с помощью штатных кронштейнов

крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронш-

тейне (3) будут совмещены с отверстиями для винтов на корпусе уст-

ройства и вкрутите два винта (2) с каждой стороны.

2. Винт

3. Монтажный кронштейн

4. Приборная панель или консоль автомобиля

5. Защелка(снимите эту деталь)

Внимание: Перед установкой необходимо выкрутить два винта-фиксатора из верхней

панели ресивера.

2.5 Снятие устройства

1. Выключите магнитолу и снимите переднюю панель;

2. Вставьте пальцы в канавку на передней стороне декоративной рамки

(рамка снимается с небольшим усилием).

Потяните рамку на себя, чтобы снять ее;

3. Вставьте входящие в комплект ключи съемники с обеих сторон корпуса

устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь

устройство из приборной панели, потяните за съемники или магнитолу и

вытяните ее на себя (перед снятием убедитесь, что магнитола не зафиксирована

с опорной планкой).

-5-
