Питание

Красный провод: +12 В

Черный провод: Общая точка

Дисплей

Камера

Видеосигнал

КАМЕРА ЗАДНЕГО ВИДА

Модели: RRV-300

Меры предосторожности:

- Не допускайте попадания влаги в места соеди-

нения камеры с проводами;

- При подключении будьте осторожны с провода-

ми, не повредите их;

- При подключении питания не перепутайте

полярность и следуйте инструкции.

Комплектация:

Камера- 1шт.

Видеокабель- 1 шт.

Кабель питания- 1 шт.

Сверло- 1 шт.

Характеристики:

Напряжение питания: DC 10-15 В;

Мощность: 0,25 Вт;

Степень защиты: IP67;

Система цвета: NTSC;

Разрешение 640х480;

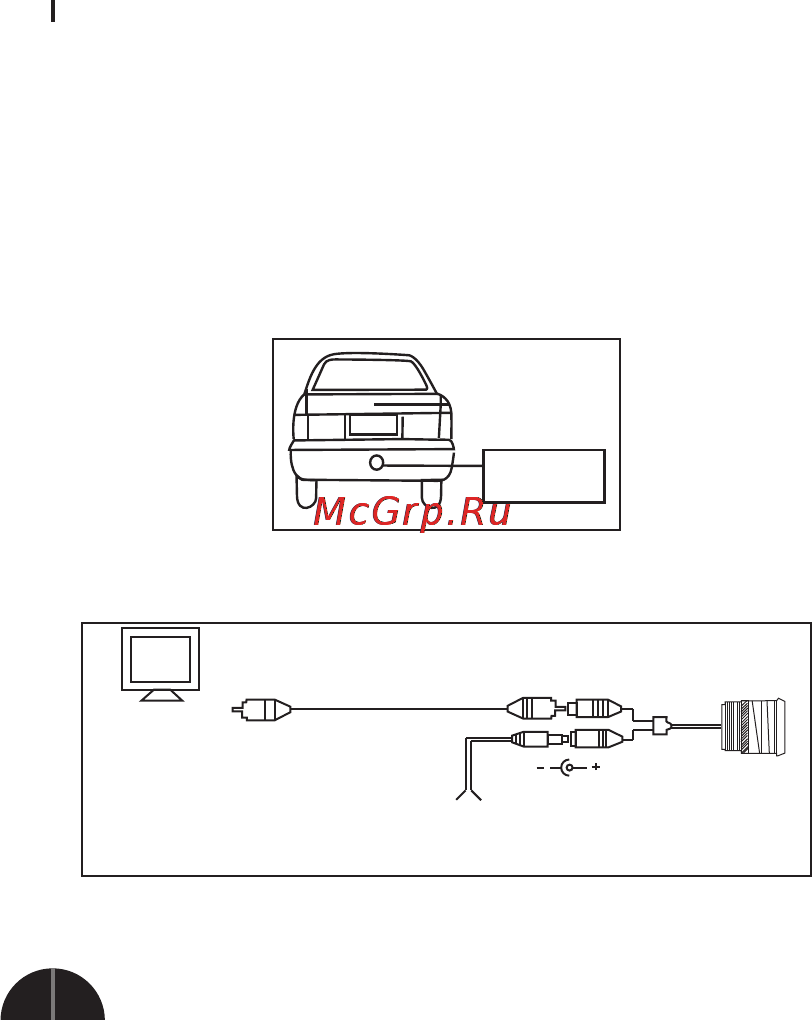

Рис. 2

Угол обзора 170 °;

Рабочая температура: -20 - +70 °С.

Установка:

1. Возьмите сверло из комплекта;

2. Просверлите бампер в месте установки

камеры;

3. Установите камеру в подготовленное отверстие.

Подключение:

1. Подключение к монитору:

- Подключите видеокабель к монитору;

Место для

установки

Рис. 1

1 2

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
