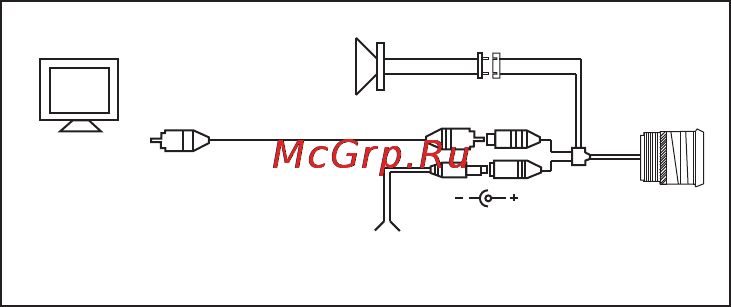

Питание

Красный провод: +12 В

Черный провод: Общая точка

Монитор

Динамик

Камера

Видеосигнал

2. Подключение динамика:

- Установите динамик в нужное место(с помощью

саморезов);

- Подключите кабель от динамика в соответст-

вующий разъем камеры.

3. Подключение питания:

3. 1. Подключите кабель питания к разъему на

камере;

3. 2. Второй конец кабеля подключите к:

- подключите красный провод к проводу подклю-

ченному к клемме «+» фонаря заднего хода либо

к проводу подключенному к датчику включения

заднего хода.- подключите черный провод к кор-

пусу автомобиля либо к проводу подключенному

к клемме «-» фонаря заднего хода.

Рис. 2
