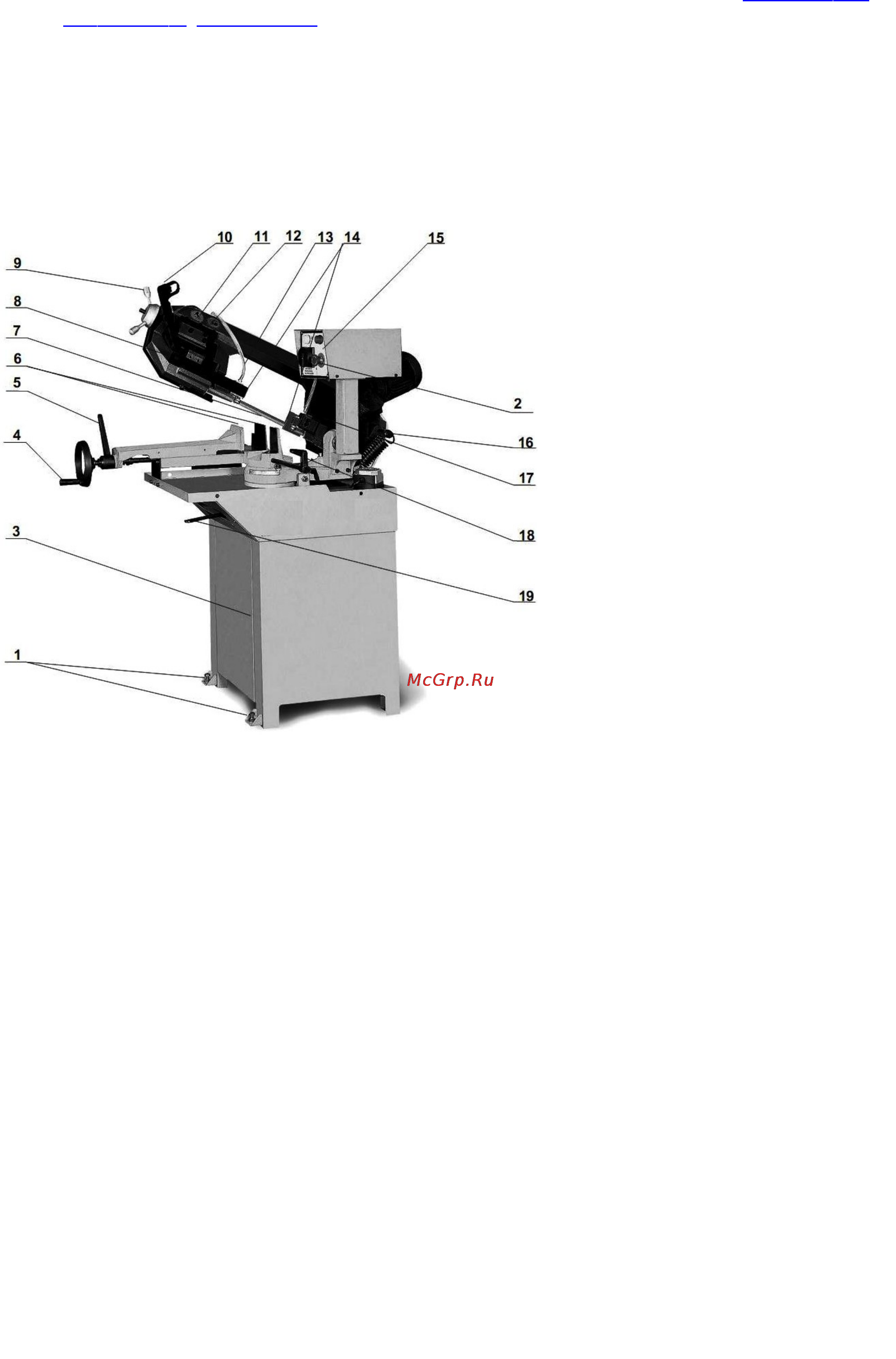

3.3. Узлы и детали

оборудования.(см. рис 2)

1. Крепежные пятаки станка

2. Аварийная кнопка «

СТОП»

3. Подставка пилы

4. Маховик тисков пилы

5. Рычаг зажима тисков

6. Губки тисков

7. Пильная лента

8. Фиксирующий болт

направляющей

9. Рычаг натяжения пильной

ленты

10. Выключатель пильной

ленты

11. Плечо пилы

12. Установочные болты направляющего маховика пильной ленты.

13. Шланг подачи охлаждающей жидкости

14. Направляющие пильной ленты

15.Панель управления

16. Механизм позиционирования

17. Гидравлический поршень

18. Механический упор плеча пилы

19. Фиксирующий рычаг поворота плеча пилы

3.4. Краткое описание конструкции оборудования.

Ленточная пила BSM-220/400 состоит из чугунных деталей с

металлическими кожухами и принадлежностями. Эта комбинация материалов

обеспечивает достаточную жесткость станка при максимальном резе. На части

основания закреплены тиски. Пильная лента приводится в действие трехфазным

двигателем через червячный редуктор. Скорость реза можно регулировать при

помощи поршня. Резка под углом производится путем поворота плеча пилы.

Станок BSM-220/400 состоит из плеча со смонтированным на нем

электродвигателем, червячным редуктором и панелью управления. На
