НАЗНАЧЕНИЕ

Ручной кромкозагибочный станок FBM-50/180 предназначен для вальцовки,

сгибания, изготовления волн и армирования в соответствии с выбранной надставкой.

Станок приводится в действие рычагом вручную. На станке можно формовать лист с

толщиной до 0,8 мм. Кромкозагибочный станок прикрепляется к рабочему столу при

помощи зажима на стойке.

Станок не предназначен для использования в оборонной промышленности.

Кромкозагибочный станок FBM-50/180 поставляется в картонной коробке со

следующими принадлежностями:

1. рукоятка привода кромкозагибочного станка 1 шт.

2. рукоятка установки зазора между матрицами 1 шт.

3. подставка 1 шт.

4. формовочные матрицы 6 пар

5. ключ для отпускания матриц 1 шт.

6. внутренний шестигранный ключ 1 шт.

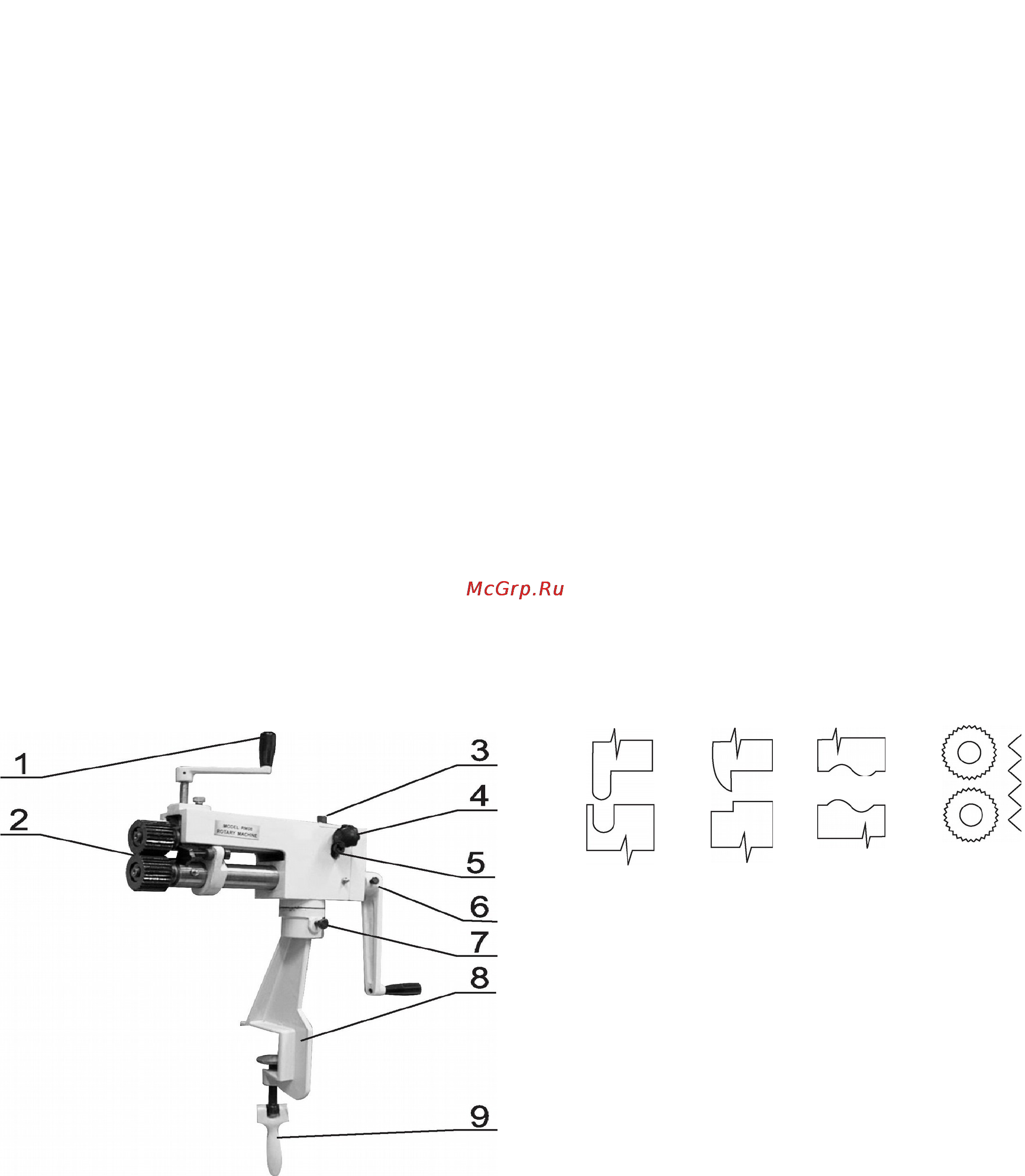

Описание устройства FBM-50/180

1) Рукоятка установки удаления центров матриц

2) формовочные матрицы

3) болт для вертикального центрирования оси матрицы

4) фиксирующий болт оси матрицы

5) болт для горизонтального центрирования оси матрицы

6) рукоятка привода кромкозагибочного станка

7) фиксирующий болт поворота

8) рычаг стойки

9) рычаг зажатия (отпускания) стойки
