(рис.4)

Закрепить защитный кожух к планке болтами с шайбами с помощью шестигранного

ключа.

3. Установка плечевого ремня

Присоедините карабин плечевого ремня к

кольцу

для крепления плечевого ремня.

Для обеспечения лучшей балансировки изделия

отрегулируйте положение кольца для крепления

плечевого ремня на штанге изделия,

предварительно ослабив крепежный болт кольца.

После регулировки зафиксируйте кольцо с помо-

щью крепежного болта кольца.

Отрегулируйте, при необходимости, длину

плечевого ремня для обеспечения удобства при

работе.

4. Установка режущего ножа

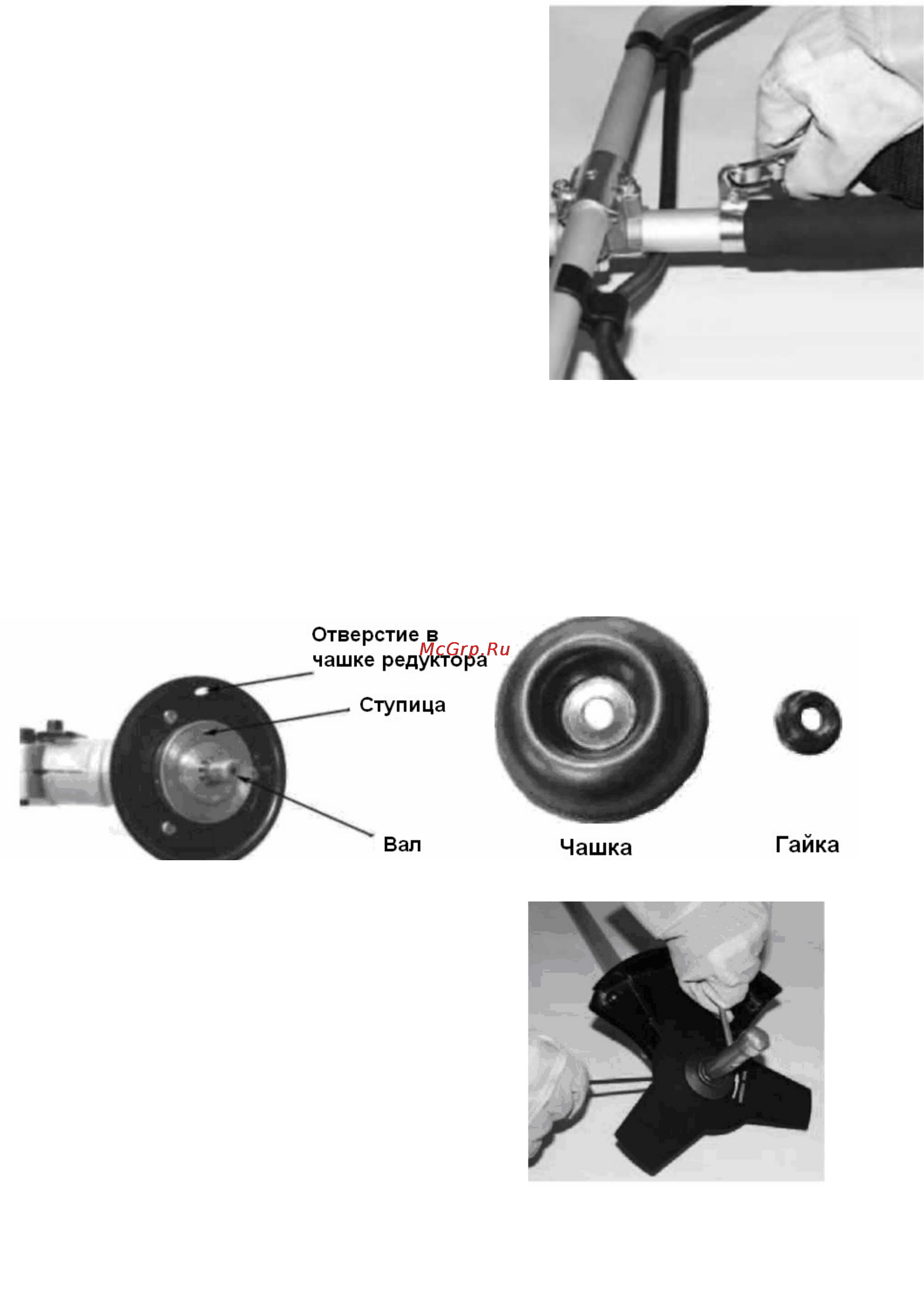

Совместите отверстие в ступице вала с отверстием в чашке редуктора. (рис.6)

Вставьте металлический стопорный стержень в отверстие в чашке редуктора и в

отверстие в ступице вала.

Открутите гайку крепления со ступицы изделия.

Снимите чашку с вала, оставив ступицу. (рис.7)

Рис.6 Рис.7

Установите режущий нож на ступицу.

Убедитесь, что режущий нож правильно

отцентрирован и лежит на проточке ступицы.

Установите на вал чашку крепления.

Установите (наживите) гайку на вал.

Проверьте правильность установки ножа.

Удерживая стопорный стержень одной рукой,

надежно затяните гайку трубчатым ключом (из

набора инструментов), поворачивая ее против

часовой стрелки (со стороны выходного вала

редуктора).(рис.8)
